thicknessSENSOR טריאנגולציה בלייזר

thicknessSENSOR — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום טריאנגולציה בלייזר.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הסדרה באתר Micro-Epsilon

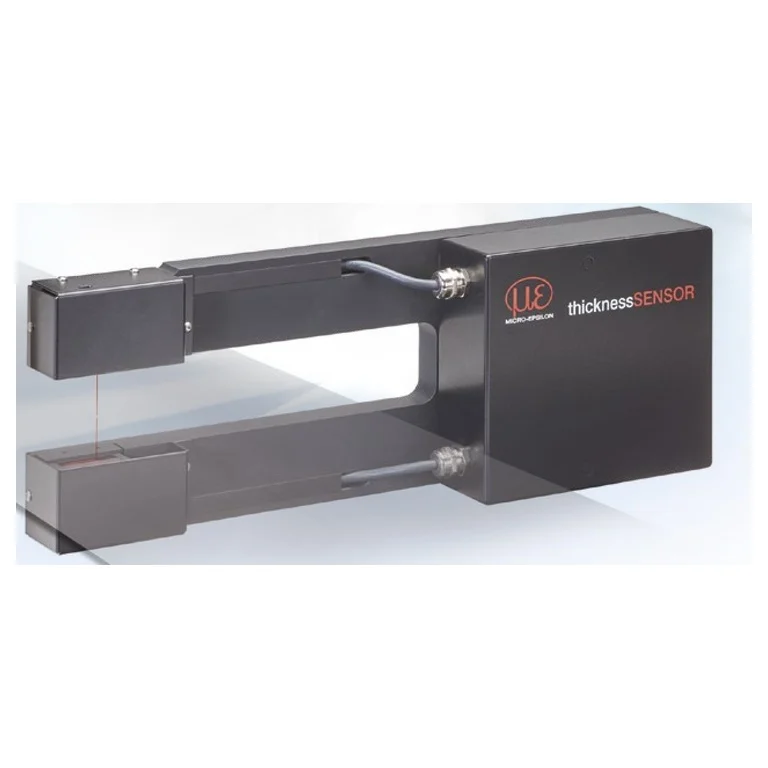

הדמיית יצרן של מערכת thicknessSENSOR 10/200

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של thicknessSENSOR
רוחב כתם אור X	0.065–0.08 mm
טווח מדידה נטו	10–25 mm
לינאריות	10–40 µm
מרחק עבודה	0–71 mm
רוחב כתם אור Y	0.68–0.97 mm
דיוק מערכת	10–40 µm
רזולוציה	0.1–1 µm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של thicknessSENSOR לפי פרמטר
פרמטר	thicknessSENSOR 10/200 eli-m-6457b87a706b4c9b213315cb	thicknessSENSOR 10/400 eli-m-89f794cbf1bf2d586d275158	thicknessSENSOR 25/200 eli-m-56333a66fb8cf44a95224f6a	thicknessSENSOR 25/400 eli-m-6ab992a0e163b5b825bac0d2
רוחב כתם אור X	0.065 mm	0.065 mm	0.08 mm	0.08 mm
קצב מדידה	4000 Hz	לא צוין	לא צוין	לא צוין
פרטי ממשק ואות לפי המקור	4-20mA	Analog 0-10V	Analog 0-10V	4-20mA
טווח מדידה נטו	10 mm	10 mm	25 mm	25 mm
דרגת אטימות IP	ip65	ip65	ip65	ip65
רוחב חומר מרבי	200 mm	400 mm	200 mm	400 mm
קצב מדידה בדיד	2000 Hz	לא צוין	לא צוין	לא צוין
לינאריות	10 µm	10 µm	40 µm	40 µm
נתון טכני לפי גודל ובסיס במקור	10 mm measuring range, 200 mm measuring width, compact fixed frame.	10 mm thickness measuring range; 400 mm named measuring width.	25 mm thickness measuring range; 200 mm named measuring width.	25 mm measuring range, 400 mm measuring width, compact fixed frame.
מרחק עבודה	0–46 mm	0–46 mm	0–71 mm	0–71 mm
טמפרטורת עבודה	0–50 °C	0–50 °C	0–50 °C	לא צוין
ממשקים מובנים	ethernet	ethercat	ethercat	ethernet
רוחב כתם אור Y	0.68 mm	0.68 mm	0.97 mm	0.97 mm
דיוק מערכת	10 µm	10 µm	40 µm	40 µm
מגע	ללא מגע	ללא מגע	ללא מגע	ללא מגע
קצב דגימת ADC	4000 samples/s	4000 samples/s	4000 samples/s	4000 samples/s
בסיס קצב הדגימה	לא צוין	Official maximum measurement or output rate: 4,000 Hz.	Official maximum measurement or output rate: 4,000 Hz.	לא צוין
רזולוציה	לא צוין	0.1 µm	1 µm	לא צוין
בסיס הגדרת חזרתיות	לא צוין	Repeatability not stated in the reviewed official source.	Repeatability not stated in the reviewed official source.	לא צוין
סטטוס	פעיל	פעיל	פעיל	פעיל
גיליון נתונים	PDF — thicknessSENSOR 10/200 (נפתח בלשונית חדשה)	PDF — thicknessSENSOR 10/400 (נפתח בלשונית חדשה)	PDF — thicknessSENSOR 25/200 (נפתח בלשונית חדשה)	PDF — thicknessSENSOR 25/400 (נפתח בלשונית חדשה)
