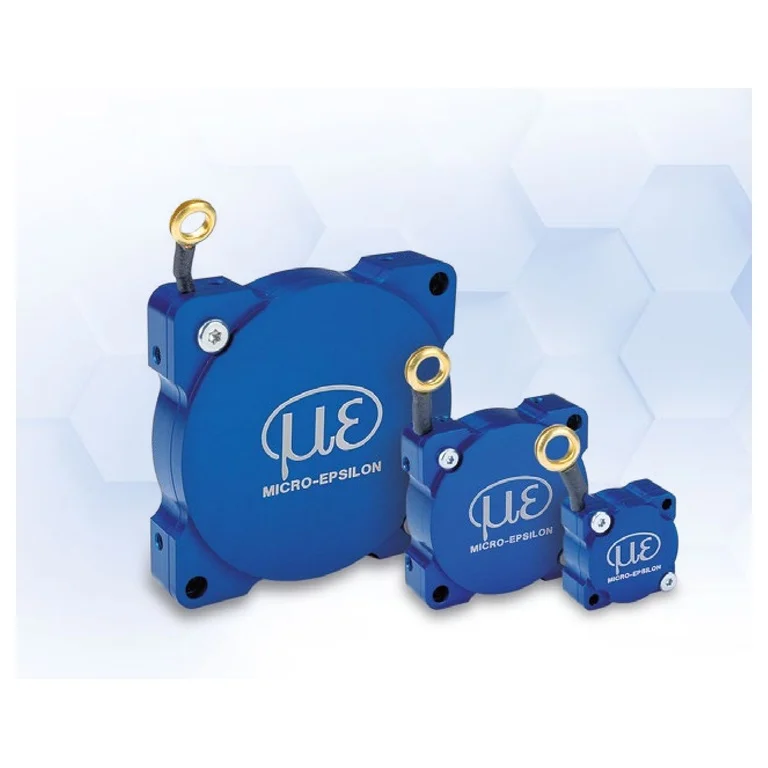

wireSENSOR MT חיישני משיכת חוט
חיישני משיכת חוט wireSENSOR MT; בחירת הטווח והיציאה נעשית ברמת הדגם.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מדידה נטו | 40–130 mm |
|---|---|
| לינאריות (% FSO) | 0.4–2 % |
| לינאריות | 320–800 µm |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | WDS-130-MT56-P eli-m-a2620316b7d99466480d85ac | WDS-40-MT19-P eli-m-3184fabb5b92cb22df61db3e | WDS-80-MT33-P eli-m-30fc6a5cda2b5c5968d0cd25 |
|---|---|---|---|
| טווח מדידה נטו | 130 mm | 40 mm | 80 mm |
| יציאה חשמלית בתצורה הנבחרת | potentiometer | potentiometer | potentiometer |
| אפשרויות שנבחרו בתצורה | range=130 mm; suffix=P; output=Potentiometer / resistance divider | range=40 mm; suffix=P; output=Potentiometer / resistance divider | range=80 mm; suffix=P; output=Potentiometer / resistance divider |
| חיבור בתצורה הנבחרת | Stranded wires, approximately 6 cm | Stranded wires, approximately 6 cm | Stranded wires, approximately 6 cm |
| דרגת אטימות IP | ip50 | ip50 | ip50 |
| לינאריות (% FSO) | 0.4 % | 2 % | 0.4 % |
| לינאריות | 520 µm | 800 µm | 320 µm |
| פרטים מכניים לפי טבלת היצרן | Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. | Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. | Resolution: source gives a qualitative potentiometer limit; no numeric zero assigned. |
| מגע | במגע | במגע | במגע |
| סטטוס | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — WDS-130-MT56-P (נפתח בלשונית חדשה) | PDF — WDS-40-MT19-P (נפתח בלשונית חדשה) | PDF — WDS-80-MT33-P (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
הטבלה כוללת WDS-40-MT19-P, WDS-80-MT33-P ו־WDS-130-MT56-P, בטווחים 40, 80 ו־130 מ״מ. כולם משתמשים ביציאת פוטנציומטר, אך המידות והמפרט המכני שונים.
לא. תאוצת החוט המרבית המצוינת היא בקירוב 60g בדגמי 40 ו־80 מ״מ, ובקירוב 15g בדגם 130 מ״מ. אין להחיל את הערך הגבוה על כל דגמי הסדרה.
בסדרת MT מצוין IP50. אין לייחס לה אוטומטית IP65 או IP67 של משפחות משיכת חוט אחרות. טמפרטורת העבודה המצוינת היא −40 עד +85°C.
לא. ל־WDS-40-MT19 מצוינת לינאריות טיפוסית ±1% FSO ומרבית ±2% FSO. בדגמי 80 ו־130 מ״מ מצוין גבול ±0.4% FSO. יש לשמור גם על ההבחנה בין טיפוסי למרבי.

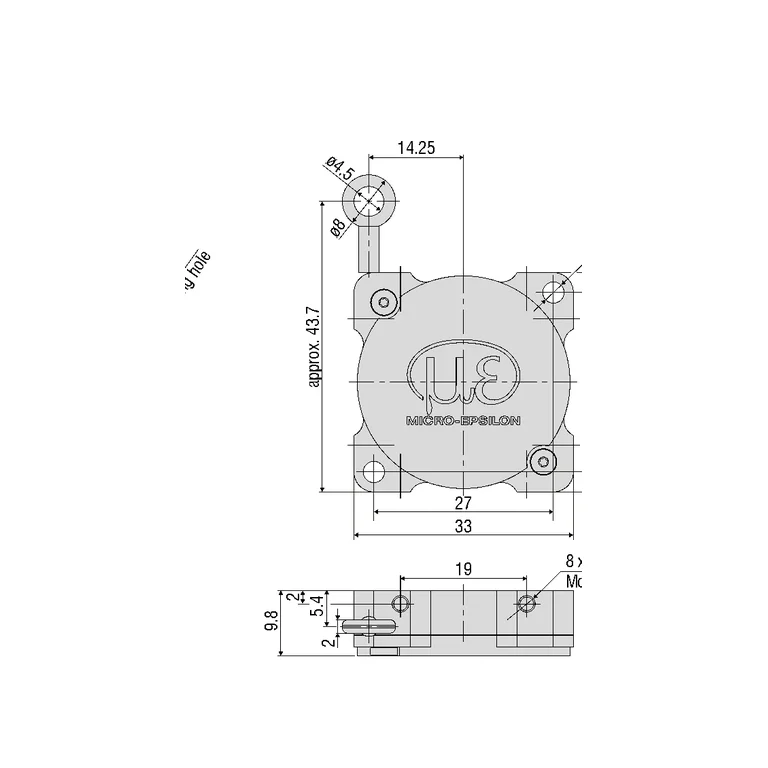

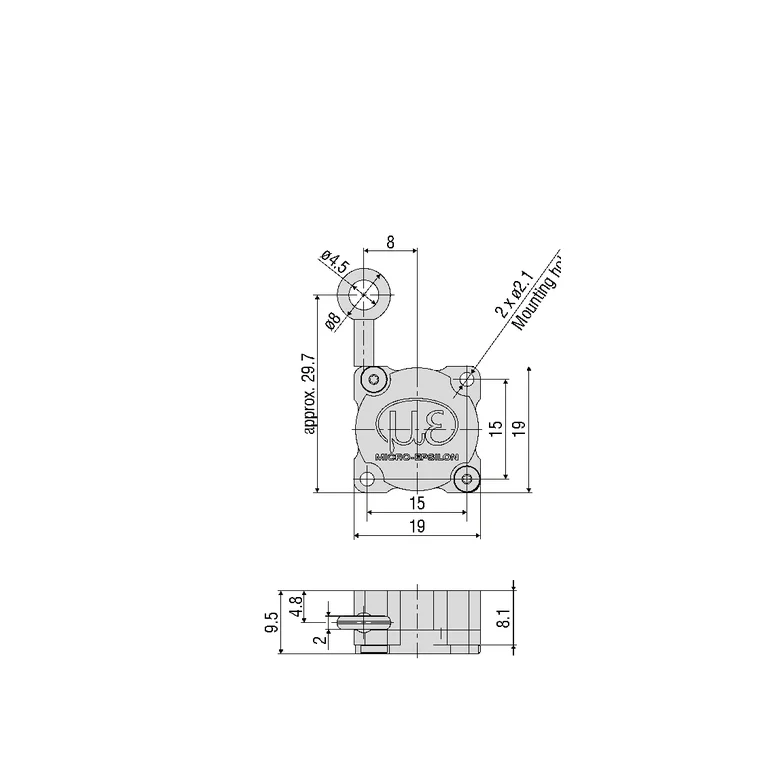

החיבור החשמלי הוא באמצעות מוליכים קצרים, כ־6 ס״מ, והחוט מתחבר בעינית 4.5 מ״מ. קוטר חורי הדפינה משתנה בין הדגמים, ולכן יש לעיין בשרטוט המתאים.
