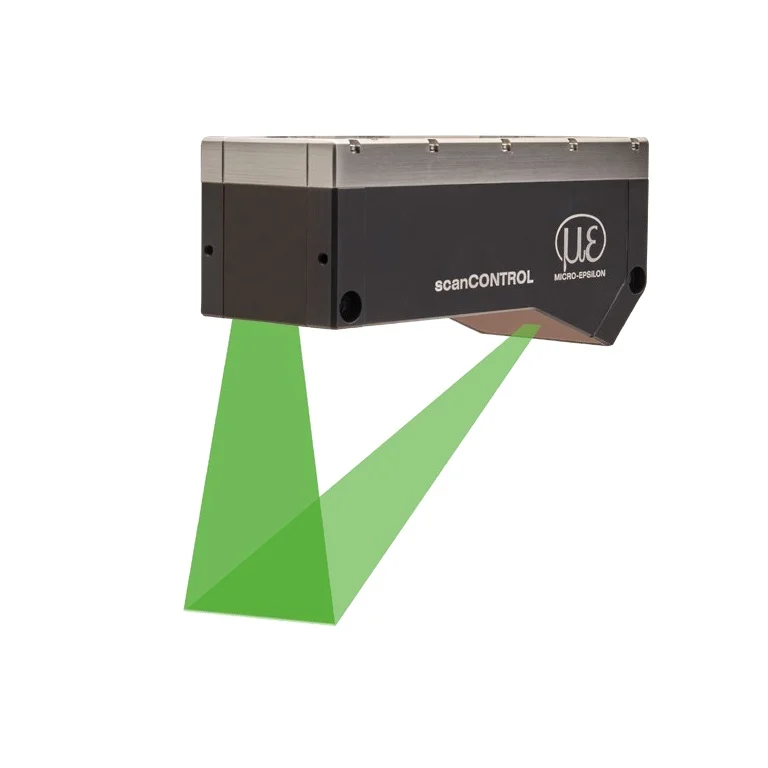

scanCONTROL 8200 חיישני פרופיל דו/תלת-ממדיים

scanCONTROL 8200 — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום חיישני פרופיל דו/תלת-ממדיים.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה

הורדת גיליון נתונים הסדרה באתר Micro-Epsilon

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של scanCONTROL 8200
טווח מדידה בציר Z	16–95 mm
מרחק עבודה	74.5–205 mm
רזולוציה בציר X	12.215909–54.450758 µm
דיוק	0.8–4.75 µm
טווח מדידה בציר X	25.8–115 mm

בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של scanCONTROL 8200 לפי פרמטר
פרמטר	scanCONTROL 8200-100 eli-m-2685a34b21351f7e85fbaacc	scanCONTROL 8200-25 eli-m-07f29134df8c1b19069c20ac	scanCONTROL 8200-50 eli-m-8b8c825c3c12445a0233fb5b
דרגת אטימות IP	ip40	ip67	ip40
ממשקים מובנים	ethernet	profinet	ethernet
נקודות לפרופיל	2112 points/profile	2112 points/profile	2112 points/profile
פרטי ממשק ואות לפי המקור	Digital I/O	Digital I/O	Digital I/O
נתון טכני לפי גודל ובסיס במקור	X field up to 115 mm and Z range up to 95 mm; Y is generated by encoder-synchronized travel.	X field up to 25.8 mm and Z range up to 16 mm; Y is generated by encoder-synchronized travel.	X field up to 53 mm and Z range up to 35 mm; Y is generated by encoder-synchronized travel.
סוג סורק תלת־ממד	Laser line	Laser line	Laser line
טווח מדידה בציר Y	0 mm	0 mm	0 mm
טווח מדידה בציר Z	95 mm	16 mm	35 mm
טמפרטורת עבודה	0–35 °C	0–35 °C	0–35 °C
מרחק עבודה	110–205 mm	74.5–90.5 mm	80–115 mm
רזולוציה בציר X	54.45075757575758 µm	12.21590909090909 µm	25.09469696969697 µm
דיוק	4.75 µm	0.8 µm	1.75 µm
טווח מדידה בציר X	115 mm	25.8 mm	53 mm
קצב דגימת ADC	10000 samples/s	10000 samples/s	10000 samples/s
בסיס קצב הדגימה	scanCONTROL 8200-100 catalog maximum profile frequency	scanCONTROL 8200-25 catalog maximum profile frequency	scanCONTROL 8200-50 catalog maximum profile frequency
סטטוס	פעיל	פעיל	פעיל
גיליון נתונים	PDF — scanCONTROL 8200-100 (נפתח בלשונית חדשה)	PDF — scanCONTROL 8200-25 (נפתח בלשונית חדשה)	PDF — scanCONTROL 8200-50 (נפתח בלשונית חדשה)
