מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–2000 N |
|---|---|
| קצב דגימת ADC | 450–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-C11/100N-3 eli-m-239bad581c80c84aced1a9c2 | 1-C11/1KN-3 eli-m-a049b2dcfe41cf180833a8eb | 1-C11/200N-3 eli-m-f1e8a1f28c9cc15f2cc72b89 | 1-C11/2KN-3 eli-m-ce623f2a771c42723e6a1729 | 1-C11/500N-3 eli-m-63acda7bcdc144557b5cb45d | 1-C11/50N-3 eli-m-777850ed71fe0f9590e99daa | C11-1000N eli-m-493d1d4d1d0fd52cd3e85e52 | C11-100N eli-m-314e048c706da4e1d56c8547 | C11-2000N eli-m-c9bbaed11d757d0b55d90b38 | C11-200N eli-m-e6fd9da6cc648c602603bc72 | C11-500N eli-m-685907dfce1e8ad079ccb40d | C11-50N eli-m-6135f4700ac2f44a9b35554c |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | 0–100 N | 0–1000 N | 0–200 N | לא צוין | לא צוין | לא צוין | 0–1000 N | 0–100 N | 0–2000 N | 0–200 N | 0–500 N | 0–50 N |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 22.5 lbf; Height (without accessories): 0.16 in; Diameter (without cable or plug): 0.3937 in | Maximum capacity (nominal load): 225 lbf; Height (without accessories): 0.28 in; Diameter (without cable or plug): 0.62992 in | Maximum capacity (nominal load): 45 lbf; Height (without accessories): 0.16 in; Diameter (without cable or plug): 0.3937 in | Maximum capacity (nominal load): 450 lbf; Height (without accessories): 0.28 in; Diameter (without cable or plug): 0.62992 in | Maximum capacity (nominal load): 112 lbf; Height (without accessories): 0.28 in; Diameter (without cable or plug): 0.62992 in | Maximum capacity (nominal load): 11.2 lbf; Height (without accessories): 0.16 in; Diameter (without cable or plug): 0.3937 in | 1000 N rated capacity = 1 kN (101.9716 kg mass equivalent at standard gravity); compression | 100 N rated capacity = 100 N (10.1972 kg mass equivalent at standard gravity); compression | 2000 N rated capacity = 2 kN (203.9432 kg mass equivalent at standard gravity); compression | 200 N rated capacity = 200 N (20.3943 kg mass equivalent at standard gravity); compression | 500 N rated capacity = 500 N (50.9858 kg mass equivalent at standard gravity); compression | 50 N rated capacity = 50 N (5.0986 kg mass equivalent at standard gravity); compression |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | RS422 / RS485 | Analog 0-10V | RS422 / RS485 | Digital I/O | Analog 0-10V | Digital I/O |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements | DMP41 selectable result rate, intended for reference and calibration measurements | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth |
| טווח כוח | לא צוין | לא צוין | לא צוין | 0–2000 N | 0–500 N | 0–50 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethernet | profinet | ethernet | ethernet | ethernet |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 40000 samples/s | 450 samples/s | 450 samples/s | 40000 samples/s | 450 samples/s |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.5 % | 0.5 % | 0.5 % | 0.5 % | 0.5 % | 0.5 % |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. C11 מוגדר כמתמר כוח לחיצה. את הכוח מפעילים דרך כפתור העמסת הכוח שבחלקו העליון.

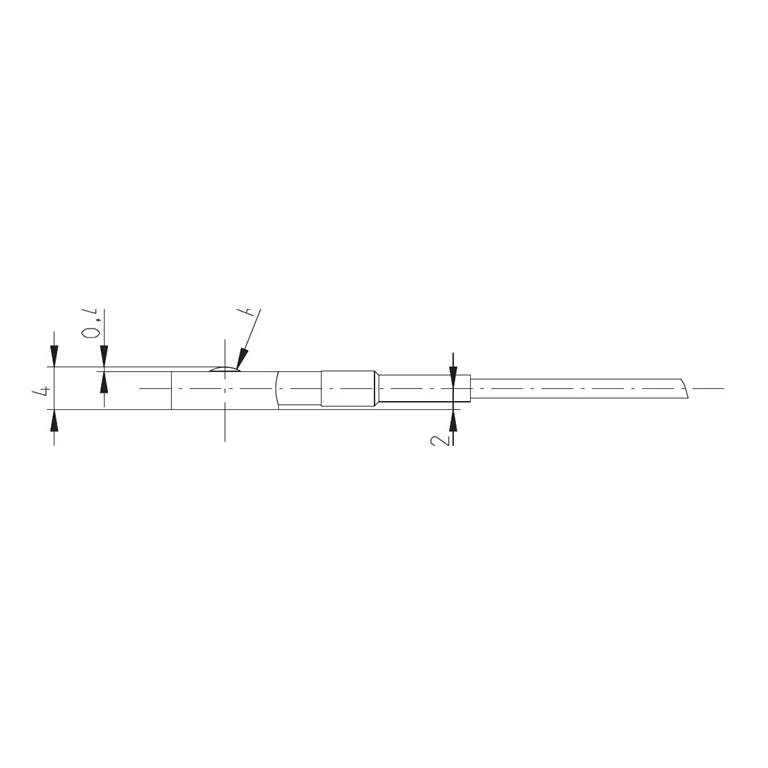

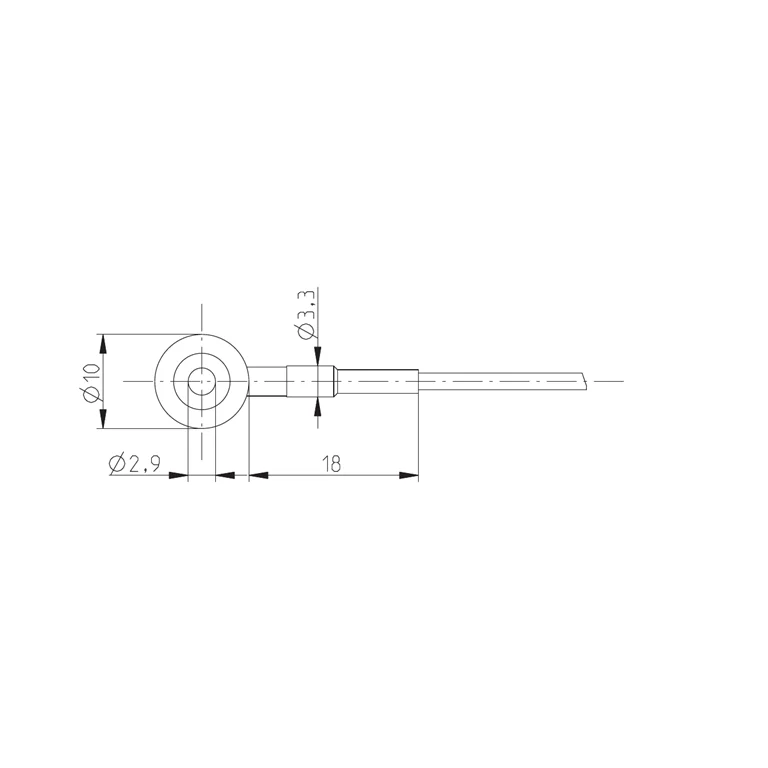

לא. היצרן מציין גובה 4 מ״מ בקיבולות 50–200 N וגובה 7 מ״מ מקיבולת 500 N. יש לבחור מידות לפי הקיבולת.
כן. עקרון מדי העיבור מאפשר מדידה סטטית, והקשיחות הגבוהה מתאימה גם למדידת כוחות המשתנים במהירות.
היצרן מציין תחום של −20°C עד +120°C עבור C11.
לא. במפרט מתועד תחום נומינלי של −20 עד +100 °C, לעומת תחום עבודה של −20 עד +120 °C. יש לבדוק את שגיאות הטמפרטורה ואת תנאי הדיוק עבור היישום, ולא לפרש את גבול העבודה כהבטחת דיוק זהה בכל התחום.
