מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–5000000 N |
|---|
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-C18/100KN eli-m-5cdd6f5641158c81156e63ad | 1-C18/10KN eli-m-0dccc606fc991bdfcb1b3077 | 1-C18/1MN eli-m-810e683d33bfe851540ea474 | 1-C18/200KN eli-m-d4da5eb493bd66cd2d90dfe0 | 1-C18/20KN eli-m-6f70546cddd0fffcdcda7a25 | 1-C18/2MN eli-m-afd1e0d39693f980901a88fb | 1-C18/300KN eli-m-17e5d9d72ce19de884d61acf | 1-C18/3MN eli-m-549eb69d3d24ef298a47e695 | 1-C18/500KN eli-m-6e8415b8f71de2003a026999 | 1-C18/50KN eli-m-a54c9a4756d9d9f0bdc1af52 | 1-C18/5MN eli-m-93872b64751e8edb8d3753c4 | C18-10kN eli-m-2d53f966a384f858238f4e20 | C18-5000kN eli-m-4864c4ae669e730b396ab481 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 22.5 klbf; Calibration: Calibrated; Height (without accessories): 3.5 in; Diameter (without cable or plug): 2.95 in | Maximum capacity (nominal load): 2.25 klbf; Calibration: Fulfills ISO 376; Height (without accessories): 2.83 in; Diameter (without cable or plug): 2.76 in | Maximum capacity (nominal load): 225 klbf; Calibration: Calibrated; Height (without accessories): 6.73 in; Diameter (without cable or plug): 5.91 in | Maximum capacity (nominal load): 45 klbf; Calibration: Calibrated; Height (without accessories): 3.5 in; Diameter (without cable or plug): 2.95 in | Maximum capacity (nominal load): 4.5 klbf; Calibration: Calibrated; Height (without accessories): 2.83 in; Diameter (without cable or plug): 2.76 in | Maximum capacity (nominal load): 450 klbf; Calibration: Calibrated; Height (without accessories): 9.41 in; Diameter (without cable or plug): 9.06 in | Maximum capacity (nominal load): 67 klbf; Calibration: Calibrated; Height (without accessories): 4.41 in; Diameter (without cable or plug): 3.74 in | Maximum capacity (nominal load): 674 klbf; Calibration: Calibrated; Height (without accessories): 10 in; Diameter (without cable or plug): 9.06 in | Maximum capacity (nominal load): 112 klbf; Calibration: Calibrated; Height (without accessories): 6.18 in; Diameter (without cable or plug): 5.12 in | Maximum capacity (nominal load): 11.2 klbf; Calibration: Calibrated; Height (without accessories): 2.83 in; Diameter (without cable or plug): 2.76 in | Maximum capacity (nominal load): 1124 klbf; Calibration: Calibrated; Height (without accessories): 11.93 in; Diameter (without cable or plug): 10.83 in | 10 kN rated capacity = 10 kN (1.0197 t mass equivalent at standard gravity); compression | 5000 kN rated capacity = 5,000 kN (509.8581 t mass equivalent at standard gravity); compression |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Analog 0-10V | Analog 0-10V |
| טווח כוח | 0–100000 N | 0–10000 N | 0–1000000 N | 0–200000 N | 0–20000 N | 0–2000000 N | 0–300000 N | 0–3000000 N | 0–500000 N | 0–50000 N | 0–5000000 N | לא צוין | לא צוין |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | True | True | True | True | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0–10000 N | 0–5000000 N |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.02 % | 0.02 % |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethernet |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 40000 samples/s | 40000 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. C18 הוא מתמר ייחוס למדידת כוח לחיצה, המבוסס על עקרון פיתול טבעתי.

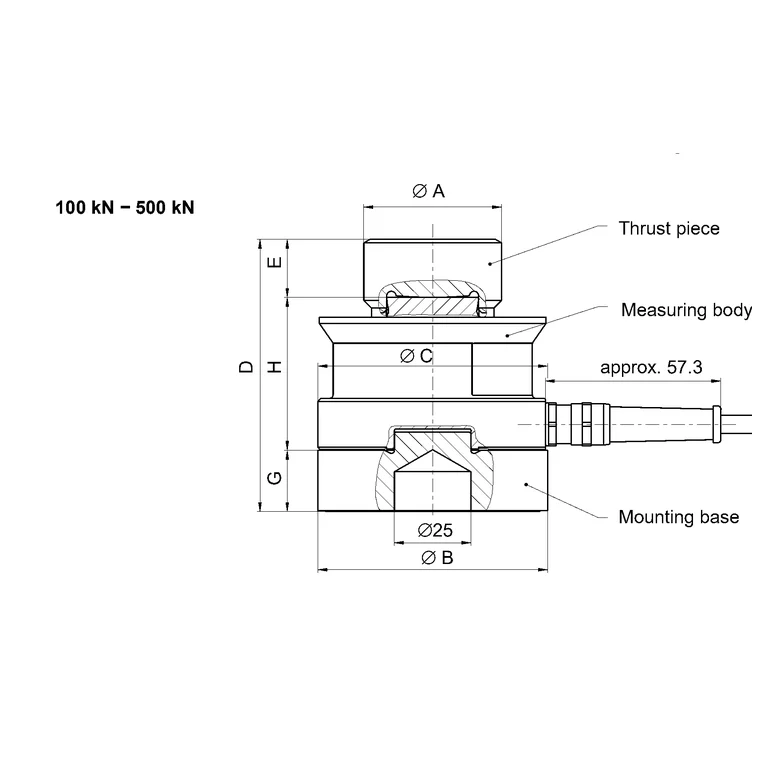

היצרן מספק בסיס ו־Thrust Piece כחלק מהמכלול. יש להתקין את המתמר איתם; השמטתם גורמת לשגיאות מדידה.
היצרן מפרט קיבולות נומינליות מ־10 kN ועד 5 MN. בוחרים קיבולת לפי משימת המדידה.
היצרן מציג C18 גם ליישומים ניידים, בזכות המבנה הקומפקטי והמשקל הנמוך יחסית לקיבולת.
היצרן מציין IP68 ומבנה מפלדת אל־חלד עבור C18.
