מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-C6B — capacity: 45 klbf, 112 klbf, 225 klbf, 450 klbf, 1124 klbf, 2248 klbf; output_signal: mV/V (passive strain gauge), Voltage (0…10V), Current (4-20mA); mechanical_interfaces: Hole through type, Column type; height_without_accessories: 2.36 in, 3.94 in, 7.09 in, 9.45 in; diameter_without_cable_or_plug: 6.25983 in, 3.1496 in; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–500000 N |
|---|---|
| כוח נומינלי | 200000–10000000 N |

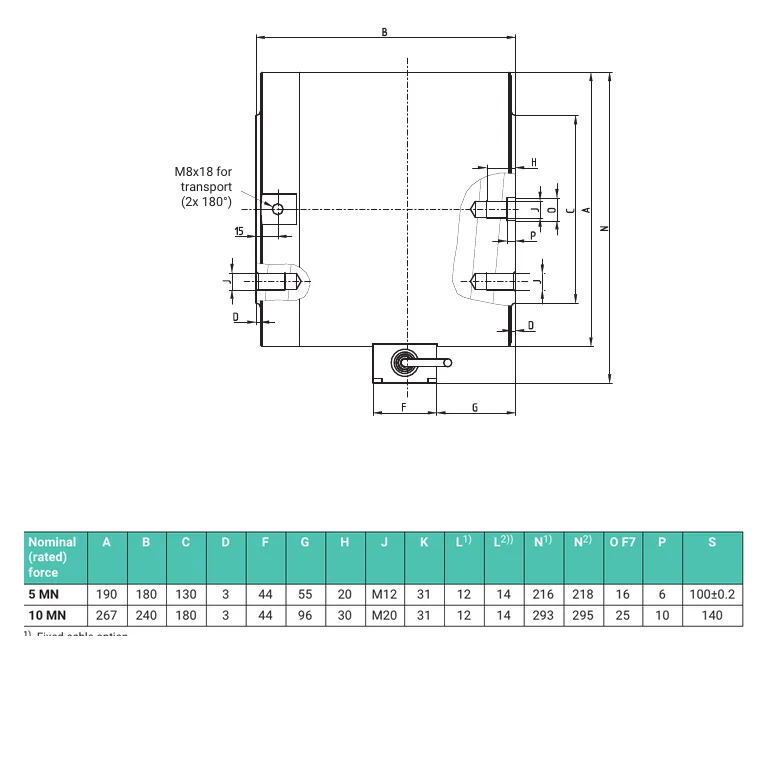

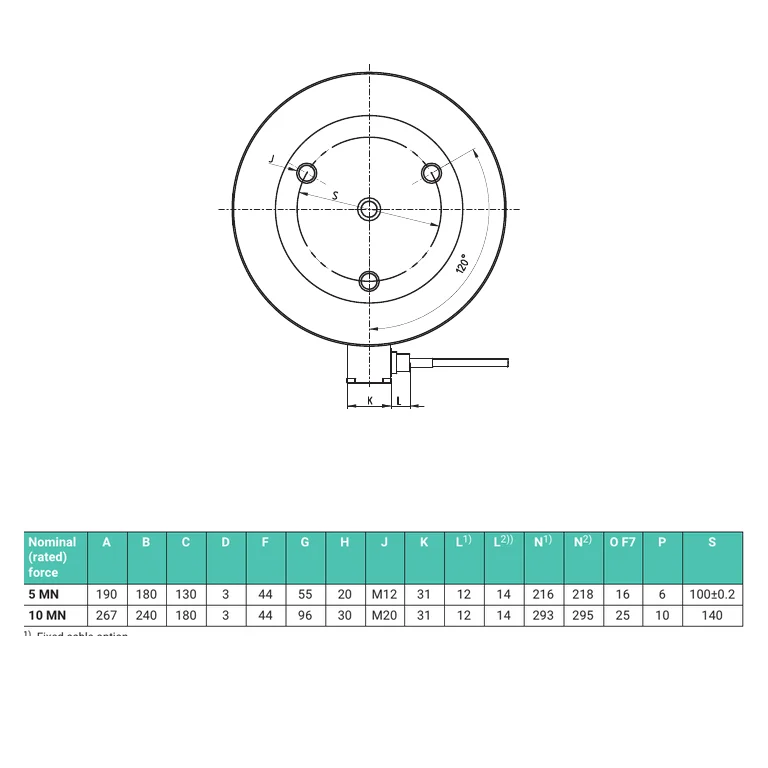

הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-C6B/10MN eli-m-879bf90df1d5e827ff39bd3b | 1-C6B/1MN eli-m-1718d99e865715d272896a73 | 1-C6B/200KN eli-m-2677698463b741126cd5b885 | 1-C6B/2MN eli-m-2c94f31a3a266decea55498e | 1-C6B/500KN eli-m-1333d1d9a1888a13bbec74de | 1-C6B/5MN eli-m-1461fdb8a56dd3cf28fa4b77 | K-C6B · 1 MN eli-m-956221e40e0273621c18aedb | K-C6B · 10 MN eli-m-ca25a8f3c2f22ccb925cdf1d | K-C6B · 2 MN eli-m-f435c28dae57393894730c85 | K-C6B · 200 kN eli-m-4e2e07193d641e3877fd70d7 | K-C6B · 5 MN eli-m-1871e5c7fcf75faf5968f57d | K-C6B · 500 kN eli-m-a9ef6f06b528b32d9bfc4826 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–10000000 N | 0–1000000 N | 0–200000 N | 0–2000000 N | 0–500000 N | 0–5000000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| יציאת חיישן לחץ | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 2248 klbf; Output signal: mV/V (passive strain gauge); Mechanical interfaces: Column type; Height (without accessories): 9.45 in; Diameter (without cable or plug): 10.51179 in | Maximum capacity (nominal load): 225 klbf; Output signal: mV/V (passive strain gauge); Mechanical interfaces: Hole through type; Height (without accessories): 3.94 in; Diameter (without cable or plug): 7.44093 in | Maximum capacity (nominal load): 45 klbf; Output signal: mV/V (passive strain gauge); Mechanical interfaces: Hole through type; Height (without accessories): 2.36 in; Diameter (without cable or plug): 1.358265 in | Maximum capacity (nominal load): 450 klbf; Output signal: mV/V (passive strain gauge); Mechanical interfaces: Hole through type; Height (without accessories): 3.94 in; Diameter (without cable or plug): 1.594485 in | Maximum capacity (nominal load): 112 klbf; Output signal: mV/V (passive strain gauge); Mechanical interfaces: Hole through type; Height (without accessories): 2.36 in; Diameter (without cable or plug): 0.570865 in | Maximum capacity (nominal load): 1124 klbf; Output signal: mV/V (passive strain gauge); Mechanical interfaces: Column type; Height (without accessories): 7.09 in; Diameter (without cable or plug): 7.44093 in | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 1 MN nominal force capacity | 10 MN nominal force capacity | 2 MN nominal force capacity | 200 kN nominal force capacity | 5 MN nominal force capacity | 500 kN nominal force capacity |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 1000000 N | 10000000 N | 2000000 N | 200000 N | 5000000 N | 500000 N |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-C6B · 1 MN (נפתח בלשונית חדשה) | PDF — K-C6B · 10 MN (נפתח בלשונית חדשה) | PDF — K-C6B · 2 MN (נפתח בלשונית חדשה) | PDF — K-C6B · 200 kN (נפתח בלשונית חדשה) | PDF — K-C6B · 5 MN (נפתח בלשונית חדשה) | PDF — K-C6B · 500 kN (נפתח בלשונית חדשה) |
אביזרים תואמים
כבלים
- K-CAB-F-B eli-m-77598bb679b1cefd06e0eb15 רק לתצורה configuration-29b77d7d94063a97973d9fe6 (K-C6B · 10 MN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; רק לשקע מתמר SG פסיבי מהרשימה; כבל יצוק K/V ו־VAIO או IO-Link בעל 4 פינים אינם תואמים. יש לבחור קצה מגבר ולבדוק דיוק בתדר הנושא, תאימות אלקטרומגנטית וכיול לפי אורך הכבל.; 0131: רדיוס נייח/דינמי 22/50 מ״מ, מינוס 50 עד 80 מעלות, 280 אוהם לק״מ; לדיוק גבוה ייתכן צורך בתדר נושא נמוך ובטמפרטורה יציבה. 0157: 37/75 מ״מ, מינוס 50 עד 85 מעלות, 78 אוהם לק״מ. 139B: 75 מ״מ נייח, אינו לשרשרת כבלים; מינוס 30 עד 70 מעלות נייח ומינוס 5 עד 50 בתנועה; אינו תואם לקצוות P/M.; האטימות תלויה בשקע המתמר, באטם ובנעילת המחבר בפועל; דירוג IP כללי של מחבר אינו דירוג המכלול המותקן.
- K-CAB-F-G eli-m-cb053e0dbafcb9f5c97d35d2 רק לתצורה configuration-29b77d7d94063a97973d9fe6 (K-C6B · 10 MN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; רק לשקע מתמר SG פסיבי מהרשימה; כבל יצוק K/V ו־VAIO או IO-Link בעל 4 פינים אינם תואמים. יש לבחור קצה מגבר ולבדוק דיוק בתדר הנושא, תאימות אלקטרומגנטית וכיול לפי אורך הכבל.; 0131: רדיוס נייח/דינמי 22/50 מ״מ, מינוס 50 עד 80 מעלות, 280 אוהם לק״מ; לדיוק גבוה ייתכן צורך בתדר נושא נמוך ובטמפרטורה יציבה. 0157: 37/75 מ״מ, מינוס 50 עד 85 מעלות, 78 אוהם לק״מ. 139B: 75 מ״מ נייח, אינו לשרשרת כבלים; מינוס 30 עד 70 מעלות נייח ומינוס 5 עד 50 בתנועה; אינו תואם לקצוות P/M.; האטימות תלויה בשקע המתמר, באטם ובנעילת המחבר בפועל; דירוג IP כללי של מחבר אינו דירוג המכלול המותקן.
- K-CAB-F-L eli-m-da3a2435c758af1a6a732a76 רק לתצורה configuration-29b77d7d94063a97973d9fe6 (K-C6B · 10 MN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; רק לשקע מתמר SG פסיבי מהרשימה; כבל יצוק K/V ו־VAIO או IO-Link בעל 4 פינים אינם תואמים. יש לבחור קצה מגבר ולבדוק דיוק בתדר הנושא, תאימות אלקטרומגנטית וכיול לפי אורך הכבל.; 0131: רדיוס נייח/דינמי 22/50 מ״מ, מינוס 50 עד 80 מעלות, 280 אוהם לק״מ; לדיוק גבוה ייתכן צורך בתדר נושא נמוך ובטמפרטורה יציבה. 0157: 37/75 מ״מ, מינוס 50 עד 85 מעלות, 78 אוהם לק״מ. 139B: 75 מ״מ נייח, אינו לשרשרת כבלים; מינוס 30 עד 70 מעלות נייח ומינוס 5 עד 50 בתנועה; אינו תואם לקצוות P/M.; האטימות תלויה בשקע המתמר, באטם ובנעילת המחבר בפועל; דירוג IP כללי של מחבר אינו דירוג המכלול המותקן.
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
C6B מיועד לכוח לחיצה. הבחירה כוללת את הכוח הנומינלי ואת אביזרי העמסת הכוח המתאימים, ולא רק את מידות גוף המתמר.
לא. הטבלה מציינת IP68 לכבל קבוע, IP67 לאפשרות מחבר כידון כשהשקע מחובר, ו־IP64 למחבר מוברג. בדיקת IP68 המצוינת היא עמודת מים של מטר למשך 100 שעות.
כן. הטבלה מפרידה בין פלטות לחיצה מוקשות, כפתור העמסה ZL ומכסה כדורי ZK. יש לבחור את הנתון המתאים לסידור ההתקנה ולא להעתיק את הנתון הטוב ביותר לכל דגם.
הגיליון מפריד בין מתמר ללא מגבר משולב לבין תצורות עם מגבר. יש לבחור את קוד ההזמנה ואת אלקטרוניקת הקריאה לפי מסלול האות בפועל.
לא. התדר העצמי הוא נתון מכני שמשתנה לפי הקיבולת. תדר הדגימה נקבע גם על ידי המגבר וה־DAQ. אין להציג תדר עצמי כקצב דגימת המערכת.
