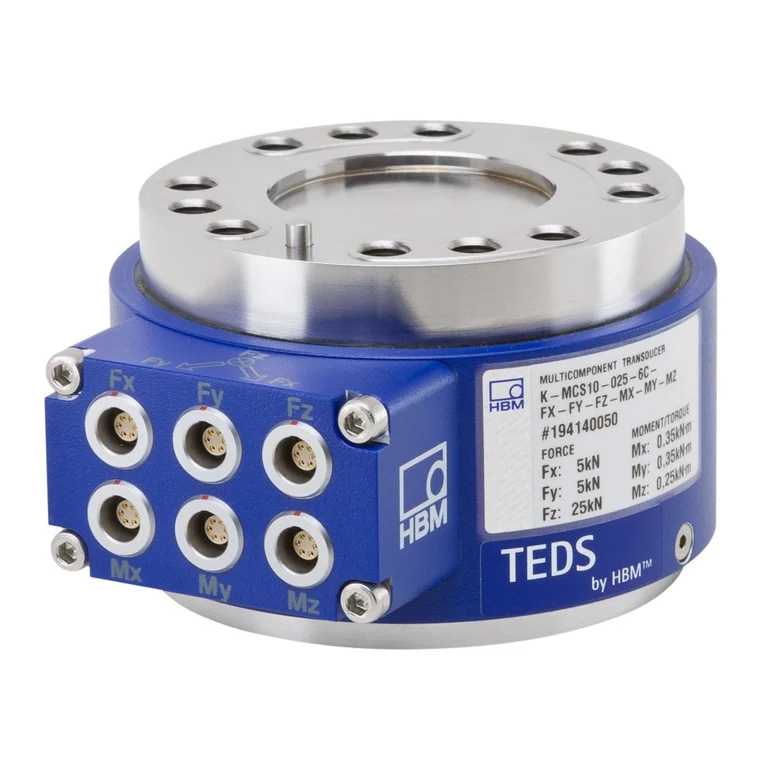

MCS10 כוח
MCS10 — חיישנים ומכשירי מדידה של HBK בתחום כוח.
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | -20000–20000 N |
|---|---|
| טווח מומנט | -500–500 Nm |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | K-MCS10-002-3C eli-m-23361f103a65c4d88701fe00 | K-MCS10-002-6C eli-m-2be7e6d9549939b13d30ff9e | K-MCS10-005-3C eli-m-b071d3e552c6be31f09bbdc6 | K-MCS10-005-6C eli-m-6ea3fcc2e854730d7e5e05b2 | K-MCS10-010-3C eli-m-e00c1ee26b91a1d5b13b03ab | K-MCS10-010-6C eli-m-c8ca3af92efbc759aad4528c | K-MCS10-025-3C eli-m-5aea17fa239e53dfc0fa3799 | K-MCS10-025-6C eli-m-076593a791477447fcb70ef9 | K-MCS10-050-3C eli-m-ad86559a494968ade6b35306 | K-MCS10-050-6C eli-m-247fd6e5b9dd5027fb4f83f6 | K-MCS10-100-3C eli-m-363374cea9290055c37f5a3a | K-MCS10-100-6C eli-m-8275fcd2ed34856e25887436 | K-MCS10-200-3C eli-m-f8fe95f2a00e0ed994234c8f | K-MCS10-200-6C eli-m-bfa08929954b57b5c2b16b58 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ממשקים מובנים | ethercat | ethernet | ethercat | ethernet | ethernet | ethercat | ethernet | ethernet | ethercat | ethernet | ethercat | ethercat | ethernet | ethercat |
| יכולת מדידת מהירות סיבוב | False | False | False | False | False | False | False | False | False | False | False | False | False | False |
| דיוק (% FSO) | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % | 0.1 % |
| נתון טכני לפי גודל ובסיס במקור | Fx/Fy ±500 N (50.9858 kg mass equivalent at standard gravity); Fz ±2 kN (203.9432 kg mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±500 N (50.9858 kg mass equivalent at standard gravity); Fz ±2 kN (203.9432 kg mass equivalent at standard gravity); Mx/My ±20 Nm; Mz ±20 Nm | Fx/Fy ±1 kN (101.9716 kg mass equivalent at standard gravity); Fz ±5 kN (509.8581 kg mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±1 kN (101.9716 kg mass equivalent at standard gravity); Fz ±5 kN (509.8581 kg mass equivalent at standard gravity); Mx/My ±50 Nm; Mz ±50 Nm | Fx/Fy ±2 kN (203.9432 kg mass equivalent at standard gravity); Fz ±10 kN (1.0197 t mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±2 kN (203.9432 kg mass equivalent at standard gravity); Fz ±10 kN (1.0197 t mass equivalent at standard gravity); Mx/My ±150 Nm; Mz ±150 Nm | Fx/Fy ±5 kN (509.8581 kg mass equivalent at standard gravity); Fz ±25 kN (2.5493 t mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±5 kN (509.8581 kg mass equivalent at standard gravity); Fz ±25 kN (2.5493 t mass equivalent at standard gravity); Mx/My ±350 Nm; Mz ±250 Nm | Fx/Fy ±10 kN (1.0197 t mass equivalent at standard gravity); Fz ±50 kN (5.0986 t mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±10 kN (1.0197 t mass equivalent at standard gravity); Fz ±50 kN (5.0986 t mass equivalent at standard gravity); Mx/My ±700 Nm; Mz ±500 Nm | Fx/Fy ±20 kN (2.0394 t mass equivalent at standard gravity); Fz ±100 kN (10.1972 t mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±20 kN (2.0394 t mass equivalent at standard gravity); Fz ±100 kN (10.1972 t mass equivalent at standard gravity); Mx/My ±2 kNm; Mz ±1.5 kNm | Fx/Fy ±40 kN (4.0789 t mass equivalent at standard gravity); Fz ±200 kN (20.3943 t mass equivalent at standard gravity); 3C force-only version (no moment outputs) | Fx/Fy ±40 kN (4.0789 t mass equivalent at standard gravity); Fz ±200 kN (20.3943 t mass equivalent at standard gravity); Mx/My ±3.5 kNm; Mz ±3 kNm |
| בסיס קצב הדגימה | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth |
| קצב דגימת ADC | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s |
| טווח כוח | -500–500 N | -500–500 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -5000–5000 N | לא צוין | -10000–10000 N | -20000–20000 N | לא צוין | לא צוין | לא צוין |
| טווח מומנט | לא צוין | -20–20 Nm | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -250–250 Nm | לא צוין | -500–500 Nm | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | -1000–1000 N | -1000–1000 N | -2000–2000 N | -2000–2000 N | -5000–5000 N | לא צוין | -10000–10000 N | לא צוין | לא צוין | -20000–20000 N | -40000–40000 N | -40000–40000 N |
| טווח מומנט | לא צוין | לא צוין | לא צוין | -50–50 Nm | לא צוין | -150–150 Nm | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -1500–1500 Nm | לא צוין | -3000–3000 Nm |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-MCS10-002-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-002-6C (נפתח בלשונית חדשה) | PDF — K-MCS10-005-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-005-6C (נפתח בלשונית חדשה) | PDF — K-MCS10-010-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-010-6C (נפתח בלשונית חדשה) | PDF — K-MCS10-025-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-025-6C (נפתח בלשונית חדשה) | PDF — K-MCS10-050-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-050-6C (נפתח בלשונית חדשה) | PDF — K-MCS10-100-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-100-6C (נפתח בלשונית חדשה) | PDF — K-MCS10-200-3C (נפתח בלשונית חדשה) | PDF — K-MCS10-200-6C (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

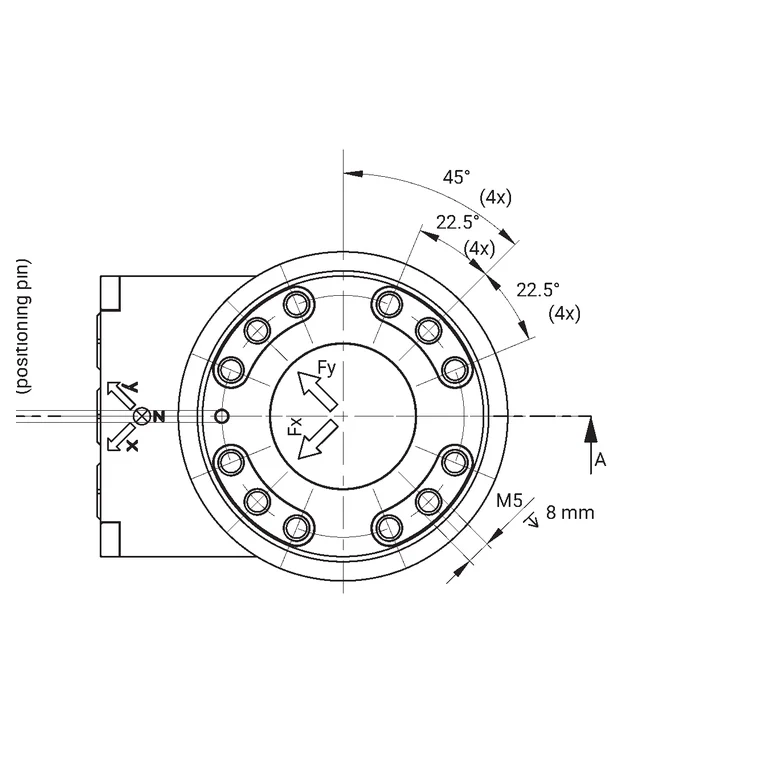

בהתאם לתצורה, MCS10 מודד עד שישה רכיבים: כוחות Fx, Fy, Fz ומומנטים Mx, My, Mz. הקיבולת לכל רכיב מוגדרת בנפרד; אין לראות בטווח כוח אחד קיבולת זהה לכל הצירים.
המטריצה הפרטנית מסייעת לצמצום השפעה הדדית בין ערוצי המדידה. HBK מציינת שימוש בה יחד עם מגבר מדידה תואם. יש להשתמש במטריצה ובנתוני הכיול של המתמר המסוים, ולא במטריצה כללית לכל הסדרה.
לא. למרות הכותרת הכללית, טבלת התצורות כוללת דרגות 0.2, 0.1 ו־0.15. יש להשתמש בעמודת התצורה ולשמור לינאריות, חזרתיות וזליגה בין צירים כנתונים נפרדים.
לא. TEDS מופיע כאפשרות. הרגישות האישית מצוינת בתעודת הבדיקה, וניתן לשמור אותה ב־TEDS בתצורה המתאימה.

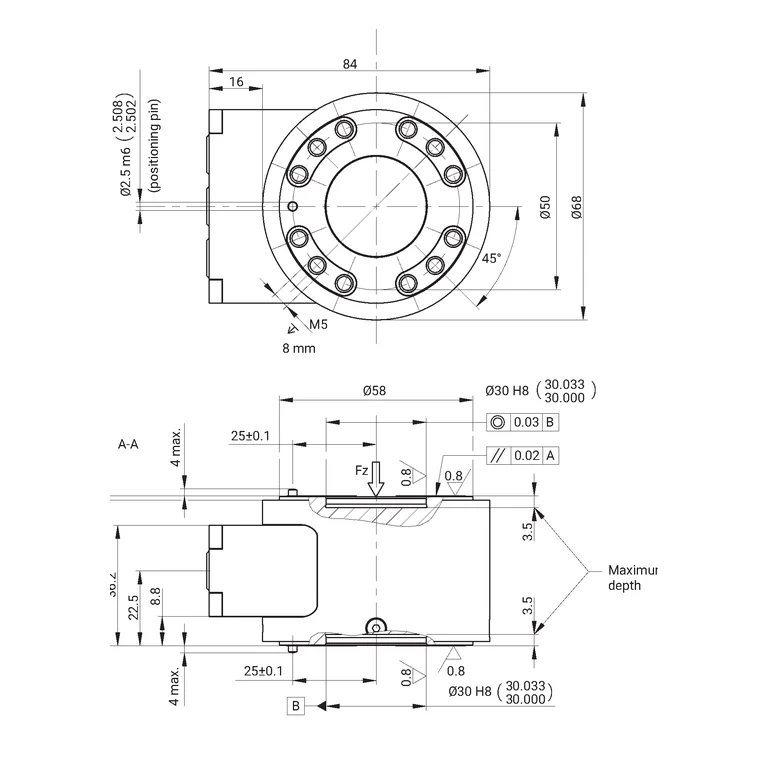

אלה תצורות שונות של רכיבי המדידה והחיבורים. בוחרים לפי הכוחות והמומנטים שנדרש למדוד, ואחר כך משתמשים בשרטוט ובנתוני הרגישות של התצורה המדויקת.
