PACEline CFTplus כוח
PACEline CFTplus — חיישנים ומכשירי מדידה של HBK בתחום כוח.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טמפרטורת עבודה | -40–120 °C |
|---|---|
| טווח כוח | 0–70000 N |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | PACEline CFTplus-120kN eli-m-64cb925d371fe3980a592aa1 | PACEline CFTplus-25kN eli-m-27b698044f5113b8c48e5c11 | PACEline CFTplus-50kN eli-m-4f9949bcb02173b4f89e5d10 | PACEline CFTplus-70kN eli-m-53e9e55c8201af02368f016a |
|---|---|---|---|---|
| טמפרטורת עבודה | -40–120 °C | -40–120 °C | -40–120 °C | -40–120 °C |
| טווח כוח | 0–120000 N | 0–25000 N | 0–50000 N | 0–70000 N |
| ממשקים מובנים | profinet | profinet | ethernet | ethernet |
| פרטי ממשק ואות לפי המקור | Analog 0-10V | Digital I/O | Analog 0-10V | Analog 0-10V |
| נתון טכני לפי גודל ובסיס במקור | 120 kN rated capacity = 120 kN (12.2366 t mass equivalent at standard gravity); compression | 25 kN rated capacity = 25 kN (2.5493 t mass equivalent at standard gravity); compression | 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression | 70 kN rated capacity = 70 kN (7.138 t mass equivalent at standard gravity); compression |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין |
| דיוק (% FSO) | 0.5 % | 0.5 % | 0.5 % | 0.5 % |
| בסיס קצב הדגימה | Charge-amplifier filter and output configuration determine the usable bandwidth; no unsupported digital rate is asserted | Charge-amplifier filter and output configuration determine the usable bandwidth; no unsupported digital rate is asserted | Charge-amplifier filter and output configuration determine the usable bandwidth; no unsupported digital rate is asserted | Charge-amplifier filter and output configuration determine the usable bandwidth; no unsupported digital rate is asserted |
| סטטוס | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

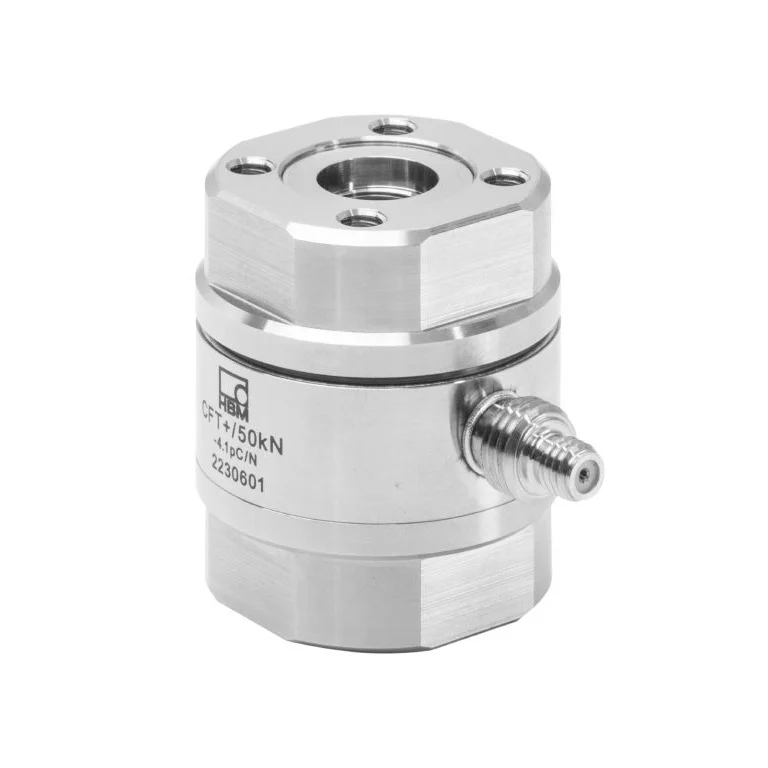

זהו מתמר כוח פיאזואלקטרי המוגדר למדידת לחיצה, עם גרסאות כוח נומינלי 25, 50, 70 ו־120 kN. בוחרים את הגרסה לפי היישום ולא מתייחסים אליהן כטווח מתכוונן של ראש אחד.
לא. הטבלה מציגה רגישויות שונות ב־pC/N; גרסת 25 kN משתמשת בגליום פוספט והאחרות בקוורץ. משתמשים ברגישות של הראש המסוים.
זו מגבלה מכנית מותרת, ולא הגדרת כיול למדידת מתיחה. הערת היצרן אומרת שהחיישן אינו מכויל בכיוון המתיחה.
הטבלה מציינת IP65, ולצדו IP67 עם כבל 1-KAB145. יש לשמור את תנאי הכבל ולא להציג IP67 כתכונה אחידה לכל צירוף.
לא. הגיליון מפריד בין שגיאות חזרתיות ושחזוריות באותה התקנה, סטיית לינאריות והיסטרזיס. משתמשים בכל הגדרה לצורך המתאים, עם בסיס הייחוס שלה.
