PACEline CMC כוח
PACEline CMC — חיישנים ומכשירי מדידה של HBK בתחום כוח.
הסדרה באתר HBK (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | PACEline CMC eli-m-3bdbe99351f5500929396dbf | PACEline CMC-120kN eli-m-8def6ee94a1288d39b39612e | PACEline CMC-20kN eli-m-60acf3954b4c0a089e55417a | PACEline CMC-25kN eli-m-d5956a3ab1f989c528868635 | PACEline CMC-50kN eli-m-f6593857fb20607204527dc0 | PACEline CMC-5kN eli-m-ac59ea59e686cc3843c3ba00 | PACEline CMC-70kN eli-m-6c69c3f8289cefe03579fb33 |
|---|---|---|---|---|---|---|---|
| מגבלת קצב בגלל קריאת המערכת | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | Use the exact configured transducer and HBK interface datasheets. | The complete CMC chain defines the analog measurement bandwidth; downstream acquisition defines the digital rate | The complete CMC chain defines the analog measurement bandwidth; downstream acquisition defines the digital rate | The complete CMC chain defines the analog measurement bandwidth; downstream acquisition defines the digital rate | The complete CMC chain defines the analog measurement bandwidth; downstream acquisition defines the digital rate | The complete CMC chain defines the analog measurement bandwidth; downstream acquisition defines the digital rate | The complete CMC chain defines the analog measurement bandwidth; downstream acquisition defines the digital rate |
| פרטי ממשק ואות לפי המקור | Unknown | Analog 0-10V | Analog 0-10V | Analog 0-10V | Analog 0-10V | Analog 0-10V | Analog 0-10V |
| נתון טכני לפי גודל ובסיס במקור | Configurable family; exact public ordering-code table not exposed on the current HBK page. | 120 kN rated capacity = 120 kN (12.2366 t mass equivalent at standard gravity); compression | 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression | 25 kN rated capacity = 25 kN (2.5493 t mass equivalent at standard gravity); compression | 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression | 5 kN rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression | 70 kN rated capacity = 70 kN (7.138 t mass equivalent at standard gravity); compression |
| בסיס הגדרת לינאריות | Family-level fallback: no unsupported scalar accuracy is added. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Family-level fallback: verify the ordered model and calibration certificate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | 0–120000 N | 0–20000 N | 0–25000 N | 0–50000 N | 0–5000 N | 0–70000 N |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

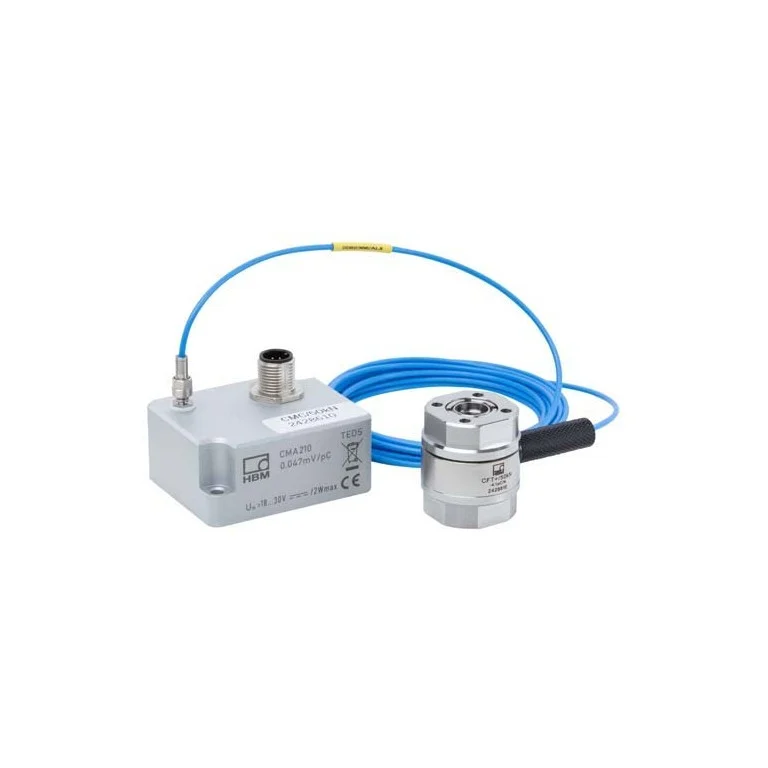

CMC משלבת מתמר כוח פיאזואלקטרי, כבל ומגבר מטען. היצרן מתאר כיול של השרשרת מכוח בניוטון למתח בוולט; זה שונה מבחירת שלושה רכיבים ללא כיול משותף.
היצרן מציין תחום מדידה שני עם הגברה פי חמישה. זו בחירת תחום במגבר, ולא הגדלת הכוח המרבי המותר לראש.
בטבלת המגבר מתועדת יציאת ±10 V. אות המטען של הראש מעובד במגבר, ולכן יש לבחור כניסת קריאה המתאימה ליציאת השרשרת.
לא. בטבלה מוגדרים 10 kHz בנקודת −3 dB ו־5 kHz בנקודת −1 dB. אלה נתוני תגובת תדר של המגבר; קצב הדגימה של ה־DAQ הוא נתון נפרד.
לא. הגיליון מגדיר Accuracy class 0.5 עבור שרשרת CMC המתוארת. החלפת כבל או מגבר אינה מוכיחה שהצירוף החדש שומר את כיול השרשרת ואת ביצועיה.
