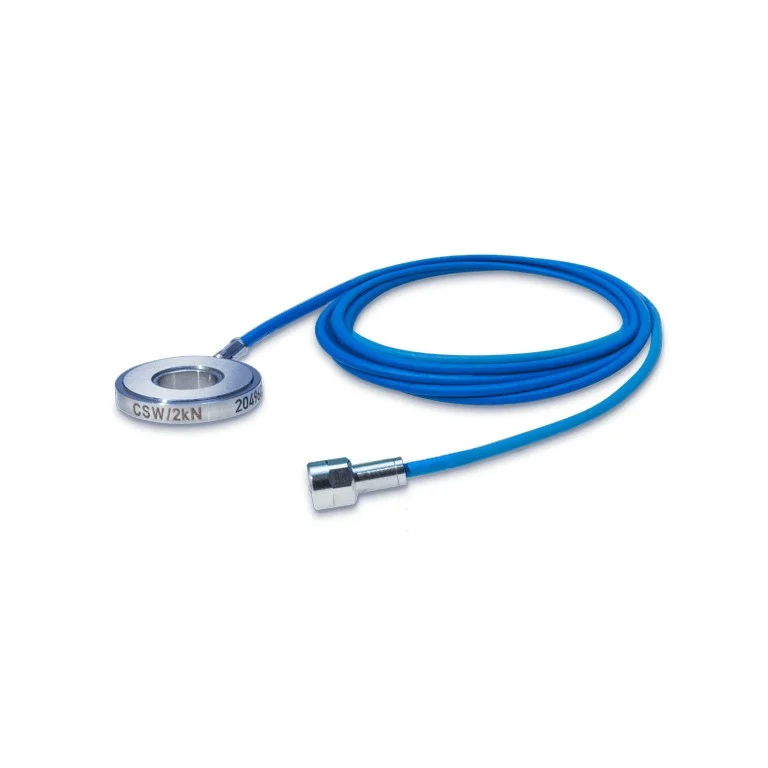

PACEline CSW כוח
PACEline CSW — חיישנים ומכשירי מדידה של HBK בתחום כוח.
הסדרה באתר HBK (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-CSW/1KN eli-m-b85acd03c794da23372f0781 | 1-CSW/2KN eli-m-dbfec1e2a108cb3e802684b9 | 1-CSW/3KN eli-m-e1f6ea20875c42366476c549 | 1-CSW/4.5KN eli-m-d1d532139d78197a91fcf208 | 1-CSW/8KN eli-m-15ae516da96a30f152bfa2b0 |
|---|---|---|---|---|---|
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. |

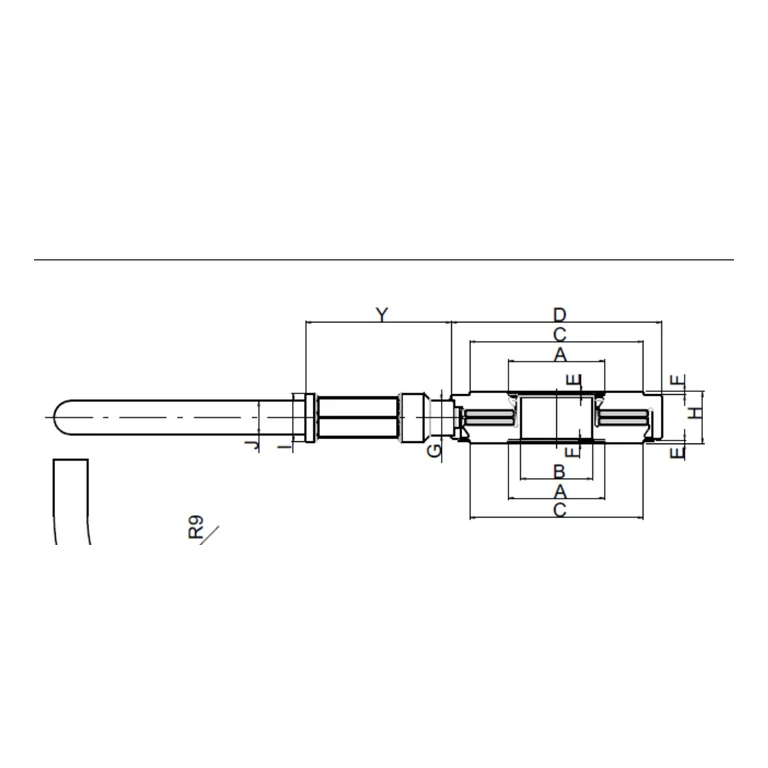

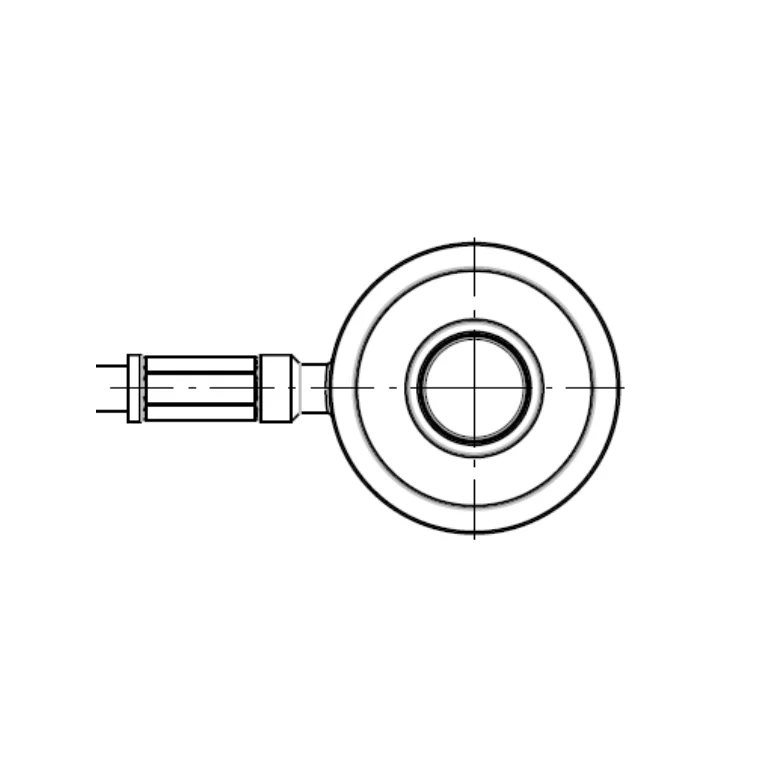

| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 225 lbf; Height (without accessories): 0.138 in; Diameter (without cable or plug): 0.62992 in | Maximum capacity (nominal load): 450 lbf; Height (without accessories): 0.138 in; Diameter (without cable or plug): 0.7874 in | Maximum capacity (nominal load): 674 lbf; Height (without accessories): 0.138 in; Diameter (without cable or plug): 0.94488 in | Maximum capacity (nominal load): 11 klbf; Height (without accessories): 0.157 in; Diameter (without cable or plug): 1.1811 in | Maximum capacity (nominal load): 1.8 klbf; Height (without accessories): 0.197 in; Diameter (without cable or plug): 1.41732 in |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True |
| בסיס הגדרת לינאריות | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown |
| טווח כוח | 0–1000 N | 0–2000 N | 0–3000 N | 0–4500 N | 0–8000 N |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
CSW מיועדת למדידת כוח גזירה בעקרון פיאזואלקטרי. אין לשייך אותה אוטומטית למדידת לחיצה צירית רק משום שצורתה טבעת.
היצרן מציין חיבור מקבילי של חיישנים ליצירת פלטפורמת מדידה. יש להבחין בין סכימת אותות לבין קריאה עצמאית של כל חיישן.
לא. הטבלה מפרידה בין 1, 2, 3, 4.5 ו־8 kN, עם קטרים ומידות שונות. בחירת הכוח הנומינלי כוללת גם התאמה מכנית.
גיליון הנתונים מציין IP65 ומבנה מחומרים עמידים לקורוזיה. את יתר רכיבי שרשרת המטען בוחרים לפי תנאי הסביבה של המערכת.
היצרן מציין שנדרש כיול בתצורת ההתקנה. רגישות טיפוסית בטבלה אינה מחליפה כיול של הטבעת בתוך המבנה ובתנאי הקדם־עומס המתוכננים. מתעדים את גורם ההמרה של התצורה בפועל במגבר המטען או במערכת הרכישה.
