מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-PW10A — capacity: 110.2 lb, 220.4 lb, 330.7 lb, 440.9 lb, 551.1 lb, 661.4 lb; minimum_verification_interval_vmin: 5 g, 10 g, 20 g; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–1961.22091 N |
|---|---|
| כוח נומינלי | 490.194022–2942.053776 N |
| קצב דגימת ADC | 19200–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-PW10AC3/100KG-1 eli-m-dac361352e34a2c461cdfbb6 | 1-PW10AC3/150KG-1 eli-m-98b6c922404dc3a3e22b6db2 | 1-PW10AC3/200KG-1 eli-m-107f1b3014f6efa31f69f578 | 1-PW10AC3/250KG-1 eli-m-fc3abc091688de441724a8fd | 1-PW10AC3/300KG-1 eli-m-415a04ed589be6e8c3b484ec | 1-PW10AC3/50KG-1 eli-m-2badbc7872976086cbce0970 | 1-PW10AC4/300KG-1 eli-m-6f82f9463bf6604c9fe87a0c | K-PW10A · 110.2 lb eli-m-e70b106cb6482c5b94f8a5ae | K-PW10A · 220.4 lb eli-m-2213243547fd8def51817e8d | K-PW10A · 330.7 lb eli-m-7f2a311bbec9be226ec6dc79 | K-PW10A · 440.9 lb eli-m-d93197008827eb7f6ec0a6d0 | K-PW10A · 551.1 lb eli-m-9fa1477f383701369782f600 | K-PW10A · 661.4 lb eli-m-8b1a17dd062233cace04bd67 | PW10A-100kg eli-m-0f9a5db449cd298d31f36dca | PW10A-150kg eli-m-23764419cfbc06f2f521c645 | PW10A-200kg eli-m-a586e9346c473dbda6394847 | PW10A-250kg eli-m-cb99fe68ae3dfe17b14ce67b | PW10A-300kg eli-m-9469c4f081b109f8800a0ac5 | PW10A-50kg eli-m-803309c00e37d5edccfcbdf2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–980.665 N | 0–1470.9975 N | 0–1961.33 N | 0–2451.6625 N | 0–2941.995 N | 0–490.3325 N | 0–2941.995 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0–980.665 N | 0–1470.9975 N | 0–1961.33 N | 0–2451.6625 N | 0–2941.995 N | 0–490.3325 N |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | Official family-table accuracy class: C4; retained as a class, not converted to overall installed-chain accuracy. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | RS422 / RS485 | Digital I/O | 4-20mA | Analog 0-10V | Digital I/O | 4-20mA |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity: 220.46 lb; Minimum verification interval (Vmin): 10 g | Maximum capacity: 330.69 lb; Minimum verification interval (Vmin): 10 g | Maximum capacity: 441 lb; Minimum verification interval (Vmin): 20 g | Maximum capacity: 551 lb; Minimum verification interval (Vmin): 20 g | Maximum capacity: 661 lb; Minimum verification interval (Vmin): 20 g | Maximum capacity: 110.2 lb; Minimum verification interval (Vmin): 5 g | Maximum capacity: 661 lb; Accuracy class: C4; Minimum verification interval (Vmin): 20 g | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 100 kg rated capacity = 980.665 N (100 kg mass equivalent at standard gravity); compression | 150 kg rated capacity = 1.471 kN (150 kg mass equivalent at standard gravity); compression | 200 kg rated capacity = 1.9613 kN (200 kg mass equivalent at standard gravity); compression | 250 kg rated capacity = 2.4517 kN (250 kg mass equivalent at standard gravity); compression | 300 kg rated capacity = 2.942 kN (300 kg mass equivalent at standard gravity); compression | 50 kg rated capacity = 490.3325 N (50 kg mass equivalent at standard gravity); compression |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | LCMC analog bandwidth is variant- and filter-dependent; confirm it for the ordered chain | LCMC measurement-chain update rate is variant- and filter-dependent; confirm it for the ordered chain | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | LCMC digital update rate is variant- and filter-dependent; confirm it for the ordered chain | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 4 % | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 110.2 lb nominal force capacity | 220.4 lb nominal force capacity | 330.7 lb nominal force capacity | 440.9 lb nominal force capacity | 551.1 lb nominal force capacity | 661.4 lb nominal force capacity | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 490.19402200606 N | 980.38804401212 N | 1471.02688817971 N | 1961.22091018577 N | 2451.41493219183 N | 2942.05377635942 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethercat | ethercat | ethercat | ethernet | ethernet | profinet |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 19200 samples/s | 40000 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-PW10A · 110.2 lb (נפתח בלשונית חדשה) | PDF — K-PW10A · 220.4 lb (נפתח בלשונית חדשה) | PDF — K-PW10A · 330.7 lb (נפתח בלשונית חדשה) | PDF — K-PW10A · 440.9 lb (נפתח בלשונית חדשה) | PDF — K-PW10A · 551.1 lb (נפתח בלשונית חדשה) | PDF — K-PW10A · 661.4 lb (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

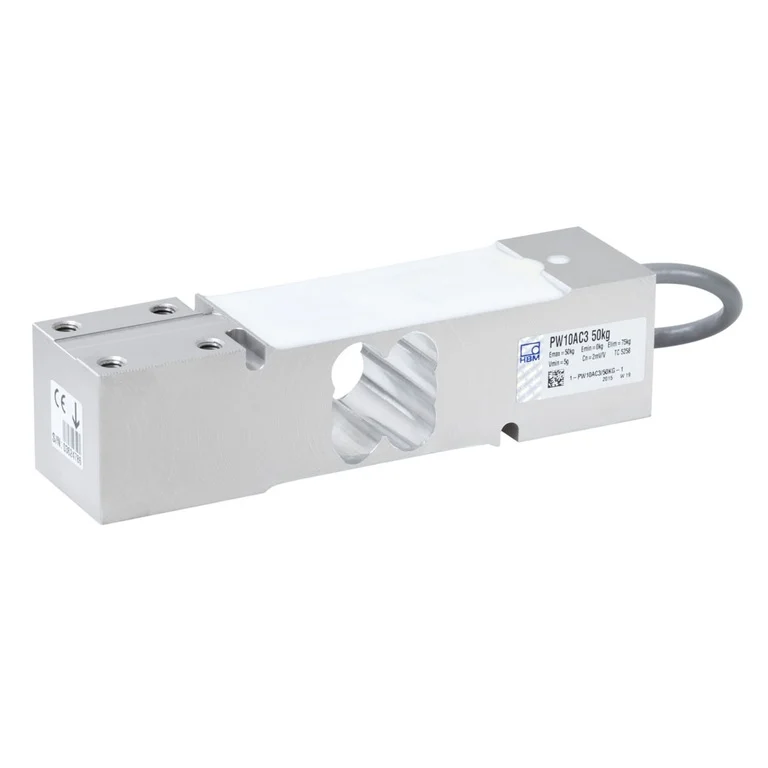

PW10A הוא תא עומס נקודתי מאלומיניום, עם קיבולות נומינליות של 50–300 kg. גיליון הנתונים מגדיר משטח שקילה מרבי של 600×500 mm; קיבולת התא וגודל המשטח הם שתי מגבלות נפרדות.
לא. הטבלה הראשית מגדירה C3 Multi Range לפי OIML R60. טבלת C4 מתייחסת לגרסת 300 kg. אין להחיל את דרגת C4 על כל הקיבולות או לתרגם אותה לאחוז שגיאה יחיד.
הגרסה הפסיבית משתמשת בחיבור שישה חוטים וברגישות נומינלית של 2.0±0.2 mV/V. נדרשת אלקטרוניקה מתאימה לגשר מדי עיבור עם מתח עירור; זו אינה יציאת 0–10 V מוגברת.
כן, כשהוא מוזמן כשרשרת LCMC עם האלקטרוניקה המתאימה. הגיליון מציג IO-Link, CANopen או RS-485, וכן חלופות אנלוגיות של 4–20 mA או 0–10 V. אלה אפשרויות שונות של שרשרת המדידה, ולא כל הממשקים בכל תא.
גיליון הנתונים מציין IP67. הוא מפריד גם בין תחום טמפרטורה נומינלי של −10 עד +40 °C לבין תחום עבודה של −10 עד +50 °C; אין להציג את התחום הרחב יותר כתחום הדיוק הנומינלי.
