מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-PW12C — capacity: 110.2 lb, 165.3 lb, 220.4 lb, 330.7 lb, 440.9 lb, 551.1 lb, 661.4 lb, 1102 lb, 1400 lb, 1653 lb; minimum_verification_interval_vmin: 5 g, 10 g, 20 g, 50 g; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–7352.91033 N |
|---|---|
| כוח נומינלי | 490.194022–7352.91033 N |
| קצב דגימת ADC | 19200–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-PW12CC3/100KG-1 eli-m-2af2443f59f4a5267c452455 | 1-PW12CC3/150KG-1 eli-m-c5e91aefa644c5e2f00bde7a | 1-PW12CC3/200KG-1 eli-m-dd17f07540526d312d7e6396 | 1-PW12CC3/250KG-1 eli-m-b301ccd9e00f469bdfe769e9 | 1-PW12CC3/300KG-1 eli-m-3135e37ff9bc2a8b1614fa14 | 1-PW12CC3/500KG-1 eli-m-702fb391b231f053faf5479c | 1-PW12CC3/50KG-1 eli-m-377a7de6117cc90eefb411ab | 1-PW12CC3/635KG-1 eli-m-d2cea4d564f352cd771d8d69 | 1-PW12CC3/750KG-1 eli-m-e432735cbef383e96e40d8ff | 1-PW12CC3/75KG-1 eli-m-719e1abd47e10ee96ef08512 | K-PW12C · 110.2 lb eli-m-62e5bec4ed8c39cfcbcd9c61 | K-PW12C · 1102 lb eli-m-4bc53897958133cb7c981435 | K-PW12C · 1400 lb eli-m-54d2c79b42358c1258f49925 | K-PW12C · 165.3 lb eli-m-79b8a3ecc72fd0604a56e897 | K-PW12C · 1653 lb eli-m-3f4bb79d497c2ff14cce8a23 | K-PW12C · 220.4 lb eli-m-0cc6a8a2a1158528be607ad8 | K-PW12C · 330.7 lb eli-m-32fb8bfd55360473b9a84908 | K-PW12C · 440.9 lb eli-m-69a51d370a001d7df1434e23 | K-PW12C · 551.1 lb eli-m-0d5b0b1943ac1f231c35d093 | K-PW12C · 661.4 lb eli-m-35d9f23118a3ba4f0d141188 | PW12C-100kg eli-m-152ae4605d317170e71c552a | PW12C-150kg eli-m-520daf41131a83ae4539f72e | PW12C-200kg eli-m-e0fce55f156fdaf9f89b7dd7 | PW12C-250kg eli-m-27b60b31c52a3d1caeceab10 | PW12C-300kg eli-m-1e3ca5a026eefe64d97d39b9 | PW12C-500kg eli-m-8ad2dbfa78e19a4dde006ea9 | PW12C-50kg eli-m-0c9f4db5a1f0b4e4b9e64f4e | PW12C-635kg eli-m-af5c5d23e6d0b9027388e22e | PW12C-750kg eli-m-2a1d6ecc19d2528a44f18226 | PW12C-75kg eli-m-6fe0616896afdc7a430eb098 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–980.665 N | 0–1470.9975 N | 0–1961.33 N | 0–2451.6625 N | 0–2941.995 N | 0–4903.325 N | 0–490.3325 N | 0–6227.22275 N | 0–7354.9875 N | 0–735.49875 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0–980.665 N | 0–1470.9975 N | 0–1961.33 N | 0–2451.6625 N | 0–2941.995 N | 0–4903.325 N | 0–490.3325 N | 0–6227.22275 N | 0–7354.987499999999 N | 0–735.49875 N |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Analog 0-10V | RS422 / RS485 | 4-20mA | 4-20mA | Analog 0-10V | Digital I/O | Digital I/O | Digital I/O | RS422 / RS485 | RS422 / RS485 |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0–7354.987499999999 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | LCMC digital update rate is variant- and filter-dependent; confirm it for the ordered chain | LCMC digital update rate is variant- and filter-dependent; confirm it for the ordered chain | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | LCMC analog bandwidth is variant- and filter-dependent; confirm it for the ordered chain | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | LCMC measurement-chain update rate is variant- and filter-dependent; confirm it for the ordered chain | LCMC measurement-chain update rate is variant- and filter-dependent; confirm it for the ordered chain | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity: 220.46 lb; Minimum verification interval (Vmin): 10 g | Maximum capacity: 330.69 lb; Minimum verification interval (Vmin): 10 g | Maximum capacity: 441 lb; Minimum verification interval (Vmin): 20 g | Maximum capacity: 551 lb; Minimum verification interval (Vmin): 20 g | Maximum capacity: 661 lb; Minimum verification interval (Vmin): 20 g | Maximum capacity: 1102 lb; Minimum verification interval (Vmin): 50 g | Maximum capacity: 110.2 lb; Minimum verification interval (Vmin): 5 g | Maximum capacity: 1400 lb; Minimum verification interval (Vmin): 50 g | Maximum capacity: 1653 lb; Minimum verification interval (Vmin): 50 g | Maximum capacity: 165.3 lb; Minimum verification interval (Vmin): 5 g | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 100 kg rated capacity = 980.665 N (100 kg mass equivalent at standard gravity); compression | 150 kg rated capacity = 1.471 kN (150 kg mass equivalent at standard gravity); compression | 200 kg rated capacity = 1.9613 kN (200 kg mass equivalent at standard gravity); compression | 250 kg rated capacity = 2.4517 kN (250 kg mass equivalent at standard gravity); compression | 300 kg rated capacity = 2.942 kN (300 kg mass equivalent at standard gravity); compression | 500 kg rated capacity = 4.9033 kN (500 kg mass equivalent at standard gravity); compression | 50 kg rated capacity = 490.3325 N (50 kg mass equivalent at standard gravity); compression | 635 kg rated capacity = 6.2272 kN (635 kg mass equivalent at standard gravity); compression | 750 kg rated capacity = 7.355 kN (750 kg mass equivalent at standard gravity); compression | 75 kg rated capacity = 735.4988 N (75 kg mass equivalent at standard gravity); compression |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 110.2 lb nominal force capacity | 1102 lb nominal force capacity | 1400 lb nominal force capacity | 165.3 lb nominal force capacity | 1653 lb nominal force capacity | 220.4 lb nominal force capacity | 330.7 lb nominal force capacity | 440.9 lb nominal force capacity | 551.1 lb nominal force capacity | 661.4 lb nominal force capacity | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 490.19402200606 N | 4901.940220060599 N | 6227.51026142 N | 735.29103300909 N | 7352.910330090899 N | 980.38804401212 N | 1471.02688817971 N | 1961.22091018577 N | 2451.41493219183 N | 2942.05377635942 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethercat | io_link | ethernet | ethercat | ethercat | io_link | ethernet | profinet | ethernet | profinet |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 40000 samples/s | 40000 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-PW12C · 110.2 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 1102 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 1400 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 165.3 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 1653 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 220.4 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 330.7 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 440.9 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 551.1 lb (נפתח בלשונית חדשה) | PDF — K-PW12C · 661.4 lb (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

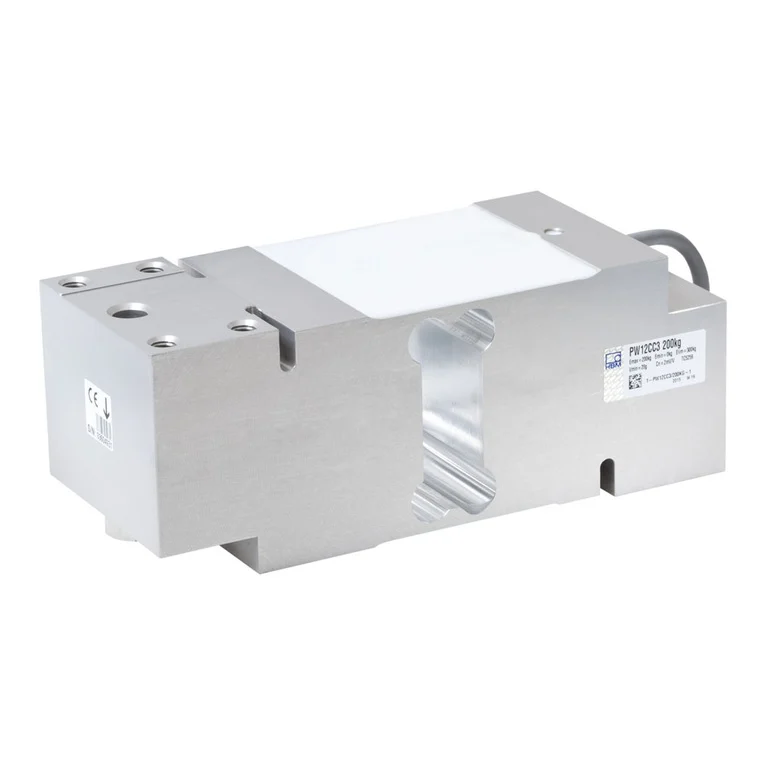

PW12C הוא תא עומס נקודתי מאלומיניום בקיבולות נומינליות של 50–750 kg. המשטח המרבי המוגדר הוא 800×800 mm. בוחרים קיבולת וגאומטריית התקנה המתאימות גם לעומס וגם למשטח.
זו דרגת סיווג לפי OIML R60. הגיליון מציין 3000 מרווחי אימות לתא, ומרווח אימות מינימלי המשתנה לפי הקיבולת. אין להתייחס למספר הזה כקצב דגימה או כאחוז דיוק.

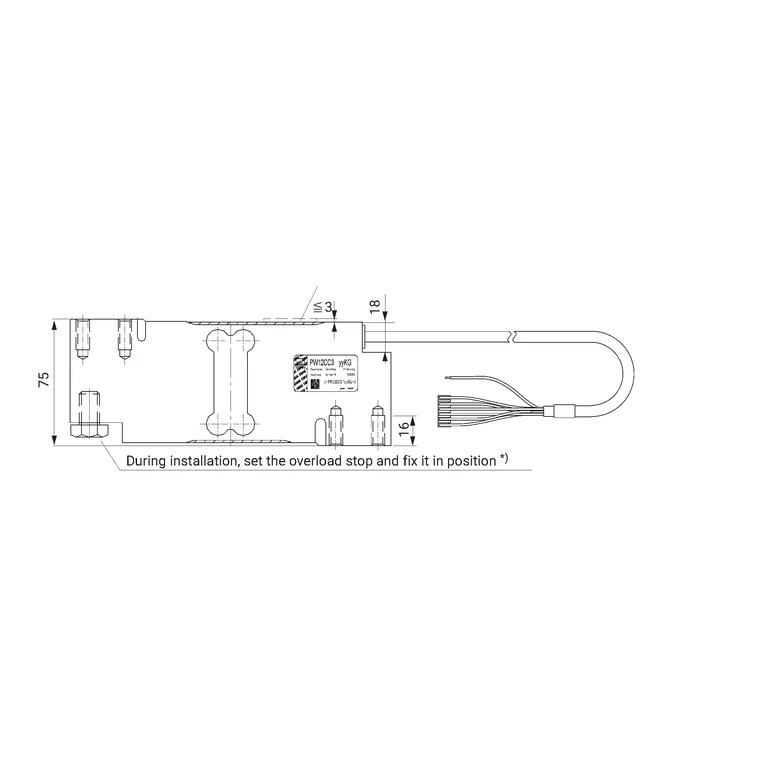

הוראת ההתקנה בשרטוט דורשת לכוונן את מעצור עומס היתר ולקבע אותו במקומו במהלך ההתקנה, למשל באמצעות חומר לנעילת תבריג. אין להניח שהמעצור מותאם אוטומטית לכל מבנה משטח.
לתא הפסיבי מוגדרים שישה חוטים ורגישות נומינלית של 2.0±0.2 mV/V. שרשרת LCMC זמינה עם IO-Link, CANopen, RS-485 או חלופות 4–20 mA ו־0–10 V, לפי ההזמנה והאלקטרוניקה.
לא. למרות גוף המדידה מאלומיניום, הטבלה מציינת IP67. דרגת האטימות מוגדרת בנפרד מחומר הגוף ומדרגת הדיוק.
