מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-PW15B — capacity: 16.53 lb, 33.07 lb, 44.09 lb, 66.14 lb, 110.2 lb, 165.3 lb, 220.4 lb, 330.7 lb, 440.9 lb; minimum_verification_interval_vmin: 0.5 g, 1 g, 2 g, 5 g, 10 g, 20 g; certification: OIML, ATEX/IECEx; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–1471.026888 N |
|---|---|
| טמפרטורת עבודה | -10–50 °C |
| דרגת אטימות IP | ip67 |
| כוח נומינלי | 73.529103–1961.22091 N |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-PW15BC3/100KG-1 eli-m-0495e08deab36072b1ed24e2 | 1-PW15BC3/150KG-1 eli-m-d0d4f0e3643587409b24da47 | 1-PW15BC3/15KG-1 eli-m-a60d4fba2e0ea23a2b3dfc10 | 1-PW15BC3/200KG-1 eli-m-c34e93ce2cca8927a9178c84 | 1-PW15BC3/20KG-1 eli-m-1b109d970f37224ae51797a8 | 1-PW15BC3/30KG-1 eli-m-7986c1d0637a8aa2ebb6edda | 1-PW15BC3/50KG-1 eli-m-1d627f851bd9be8e881127df | 1-PW15BC3/7.5KG-1 eli-m-9bc9db5bb96779af69fb6b6a | 1-PW15BC3/75KG-1 eli-m-93b82881ea539142913ffb4c | K-PW15B · 110.2 lb eli-m-227fea1d4f54190e73d26e72 | K-PW15B · 16.53 lb eli-m-63a3bfd6dbdb3ff434320152 | K-PW15B · 165.3 lb eli-m-e7814ac1224a137b87a9ad71 | K-PW15B · 220.4 lb eli-m-7cdcc0a5abb8c37bcaaf69d9 | K-PW15B · 33.07 lb eli-m-957d9d24c380b1fe878c0d45 | K-PW15B · 330.7 lb eli-m-17eed167f6e65f2a5f1dda68 | K-PW15B · 44.09 lb eli-m-5a6021ab298de4a5febc6003 | K-PW15B · 440.9 lb eli-m-f27c46b59a467c6da3f4336c | K-PW15B · 66.14 lb eli-m-f40d80e7572e2285d308d24d | PW15B-100kg eli-m-3f65c96d8bf4b570560544b9 | PW15B-10kg eli-m-a4e80759751ecfc94826ab57 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–980.665 N | 0–1470.9975 N | 0–147.09975 N | 0–1961.33 N | 0–196.133 N | 0–294.1995 N | 0–490.3325 N | 0–73.549875 N | 0–735.49875 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0–980.665 N | 0–98.06649999999999 N |
| טמפרטורת עבודה | -10–50 °C | -10–50 °C | -10–50 °C | -10–50 °C | -10–50 °C | -10–50 °C | -10–50 °C | -10–50 °C | -10–50 °C | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -10–50 °C | לא צוין |
| דרגת אטימות IP | ip67 | ip67 | ip67 | ip67 | ip67 | ip67 | ip67 | ip67 | ip67 | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ip67 | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Digital I/O | Digital I/O |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | LCMC digital update rate is variant- and filter-dependent; confirm it for the ordered chain |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity: 220.46 lb; Minimum verification interval (Vmin): 10 g; Certification: OIML | Maximum capacity: 330.69 lb; Minimum verification interval (Vmin): 10 g; Certification: OIML | Maximum capacity: 33.07 lb; Minimum verification interval (Vmin): 1 g; Certification: OIML | Maximum capacity: 441 lb; Minimum verification interval (Vmin): 20 g; Certification: OIML | Maximum capacity: 44.09 lb; Minimum verification interval (Vmin): 2 g; Certification: OIML | Maximum capacity: 66.1 lb; Minimum verification interval (Vmin): 2 g; Certification: OIML | Maximum capacity: 110.2 lb; Minimum verification interval (Vmin): 5 g; Certification: OIML | Maximum capacity: 16.53 lb; Minimum verification interval (Vmin): 0.5 g; Certification: OIML | Maximum capacity: 165.3 lb; Minimum verification interval (Vmin): 5 g; Certification: OIML | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 100 kg rated capacity = 980.665 N (100 kg mass equivalent at standard gravity); compression | 10 kg rated capacity = 98.0665 N (10 kg mass equivalent at standard gravity); compression |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 110.2 lb nominal force capacity | 16.53 lb nominal force capacity | 165.3 lb nominal force capacity | 220.4 lb nominal force capacity | 33.07 lb nominal force capacity | 330.7 lb nominal force capacity | 44.09 lb nominal force capacity | 440.9 lb nominal force capacity | 66.14 lb nominal force capacity | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 490.19402200606 N | 73.529103300909 N | 735.29103300909 N | 980.38804401212 N | 147.102688817971 N | 1471.02688817971 N | 196.122091018577 N | 1961.22091018577 N | 294.205377635942 N | לא צוין | לא צוין |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethernet |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 19200 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-PW15B · 110.2 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 16.53 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 165.3 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 220.4 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 33.07 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 330.7 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 44.09 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 440.9 lb (נפתח בלשונית חדשה) | PDF — K-PW15B · 66.14 lb (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

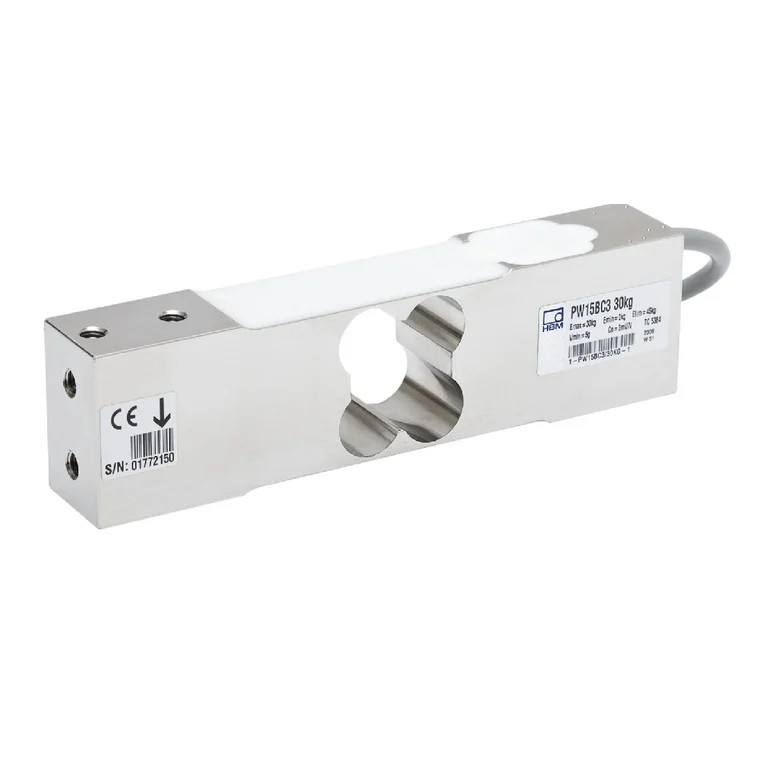

PW15B הוא תא עומס מפלדת אל־חלד, בקיבולות נומינליות של 7.5–200 kg ובדרגת C3 Multi Range. הטבלה מגדירה משטח מרבי של 500×400 mm.

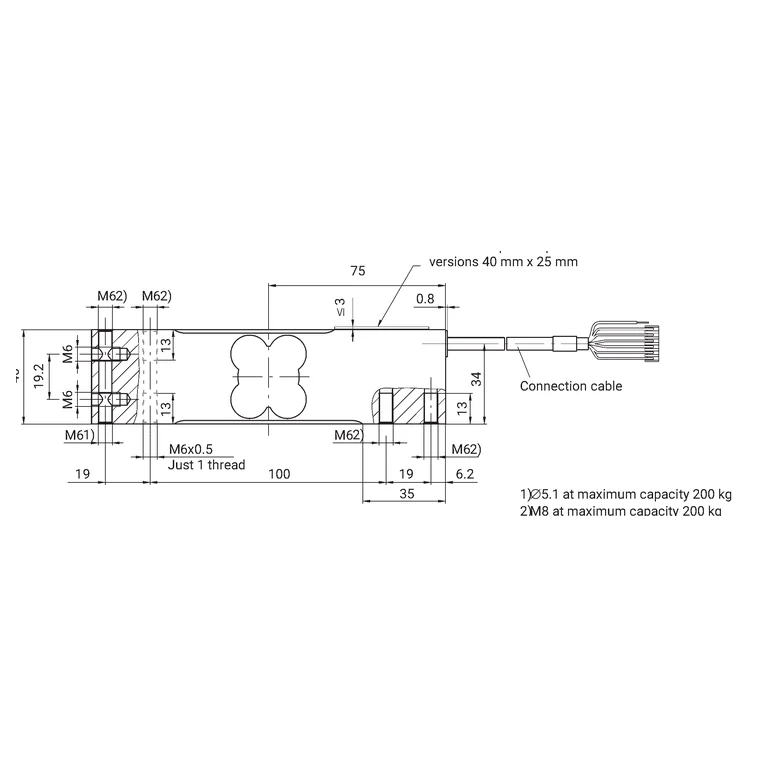

לא בהכרח. בשרטוט מצוינים תבריגי M8 בחלק ממיקומי החיבור של גרסת 200 kg, במקום M6 בגרסאות האחרות. יש להשתמש בשרטוט ובהערות המתאימים לקיבולת המסוימת.
הגרסה הפסיבית מוגדרת עם חיבור שישה חוטים ורגישות נומינלית של 2.0±0.2 mV/V. אות זה מצריך מגבר לגשר מדי עיבור ואינו שווה ליציאת מתח מוגברת.
מזמינים את שרשרת LCMC והאלקטרוניקה המתאימה. האפשרויות המפורטות הן IO-Link, CANopen או RS-485, ובנפרד גם 4–20 mA או 0–10 V. יש לשייך כל ממשק לתצורה שהוזמנה.
הגיליון מציין IP67, תחום טמפרטורה נומינלי של −10 עד +40 °C ותחום עבודה של −10 עד +50 °C. שלוש ההגדרות נשמרות בנפרד בבחירת התא.
