מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-PW6D — capacity: 3.31 lb, 6.61 lb, 11.02 lb, 22.05 lb, 44.09 lb, 66.1 lb, 88.2 lb; minimum_verification_interval_vmin: 0.2 g, 0.5 g, 1 g, 2 g, 5 g; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–98.083287 N |
|---|---|
| כוח נומינלי | 14.723614–392.333146 N |
| קצב דגימת ADC | 19200–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-PW6DC3/10KG-1 eli-m-f9d9cd68ed27dd9bddfc9de0 | 1-PW6DC3/15KG-1 eli-m-680ba6dea70f2be3092ad3c2 | 1-PW6DC3/20KG-1 eli-m-80e2b5a79ba79c1c5c78814c | 1-PW6DC3/30KG-1 eli-m-7f7250d453f607a8d003f0f2 | 1-PW6DC3/3KG-1 eli-m-c35f9ea6cffe93ae2f233092 | 1-PW6DC3/40KG-1 eli-m-207f10f9df54ce7ee157f489 | 1-PW6DC3/5KG-1 eli-m-4d1f639ff43907aaa9769775 | K-PW6D · 11.02 lb eli-m-3ebfb3bb6cc6adad07f27340 | K-PW6D · 22.05 lb eli-m-724337566fe54ea695ee9b79 | K-PW6D · 3.31 lb eli-m-776970f20fea596ca680dcff | K-PW6D · 44.09 lb eli-m-b3fb0d683c9a52b4a0f4d83e | K-PW6D · 6.61 lb eli-m-b849c21b83f140c42d79e6db | K-PW6D · 66.1 lb eli-m-c765b3c248fcdd389e405392 | K-PW6D · 88.2 lb eli-m-e2e09207fa816152e510fff5 | PW6D-10kg eli-m-013c30782df597fbc01f9402 | PW6D-15kg eli-m-d74492ebe19f4bbc1ad6b3df | PW6D-1p5kg eli-m-baef25c62d841b35afabd515 | PW6D-20kg eli-m-0561fbb491cf41d798887bab | PW6D-30kg eli-m-b7861feb2b23bb0b672b16f7 | PW6D-3kg eli-m-caf24167049e4cdc4b43100d | PW6D-40kg eli-m-7f3199206872366155b5d1fd | PW6D-5kg eli-m-b1058dc06dea1c1a0f44726b |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–98.0665 N | 0–147.09975 N | 0–196.133 N | 0–294.1995 N | 0–29.41995 N | 0–392.266 N | 0–49.03325 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0–98.06649999999999 N | 0–147.09975 N | 0–14.709975 N | 0–196.133 N | 0–294.1995 N | 0–29.41995 N | 0–392.266 N | 0–49.03325 N |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity: 22.05 lb; Minimum verification interval (Vmin): 0.5 g | Maximum capacity: 33.07 lb; Minimum verification interval (Vmin): 1 g | Maximum capacity: 44.09 lb; Minimum verification interval (Vmin): 2 g | Maximum capacity: 66.1 lb; Minimum verification interval (Vmin): 2 g | Maximum capacity: 6.61 lb; Minimum verification interval (Vmin): 0.2 g | Maximum capacity: 88.1 lb; Minimum verification interval (Vmin): 5 g | Maximum capacity: 11.02 lb; Minimum verification interval (Vmin): 0.5 g | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 10 kg rated capacity = 98.0665 N (10 kg mass equivalent at standard gravity); compression | 15 kg rated capacity = 147.0998 N (15 kg mass equivalent at standard gravity); compression | 1.5 kg rated capacity = 14.71 N (1.5 kg mass equivalent at standard gravity); compression | 20 kg rated capacity = 196.133 N (20 kg mass equivalent at standard gravity); compression | 30 kg rated capacity = 294.1995 N (30 kg mass equivalent at standard gravity); compression | 3 kg rated capacity = 29.42 N (3 kg mass equivalent at standard gravity); compression | 40 kg rated capacity = 392.266 N (40 kg mass equivalent at standard gravity); compression | 5 kg rated capacity = 49.0332 N (5 kg mass equivalent at standard gravity); compression |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | LCMC measurement-chain update rate is variant- and filter-dependent; confirm it for the ordered chain | LCMC measurement-chain update rate is variant- and filter-dependent; confirm it for the ordered chain | LCMC analog bandwidth is variant- and filter-dependent; confirm it for the ordered chain | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | LCMC analog bandwidth is variant- and filter-dependent; confirm it for the ordered chain | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth |
| טווח כוח | 0–98.06649999999999 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Analog 0-10V | RS422 / RS485 | Digital I/O | Analog 0-10V | 4-20mA | Analog 0-10V | Analog 0-10V | RS422 / RS485 |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 11.02 lb nominal force capacity | 22.05 lb nominal force capacity | 3.31 lb nominal force capacity | 44.09 lb nominal force capacity | 6.61 lb nominal force capacity | 66.1 lb nominal force capacity | 88.2 lb nominal force capacity | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 49.019402200606 N | 98.08328661736499 N | 14.723613546643 N | 196.122091018577 N | 29.402744877133 N | 294.0274487713299 N | 392.33314646946 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethercat | profinet | ethernet | ethercat | ethernet | ethercat | ethercat |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 40000 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-PW6D · 11.02 lb (נפתח בלשונית חדשה) | PDF — K-PW6D · 22.05 lb (נפתח בלשונית חדשה) | PDF — K-PW6D · 3.31 lb (נפתח בלשונית חדשה) | PDF — K-PW6D · 44.09 lb (נפתח בלשונית חדשה) | PDF — K-PW6D · 6.61 lb (נפתח בלשונית חדשה) | PDF — K-PW6D · 66.1 lb (נפתח בלשונית חדשה) | PDF — K-PW6D · 88.2 lb (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

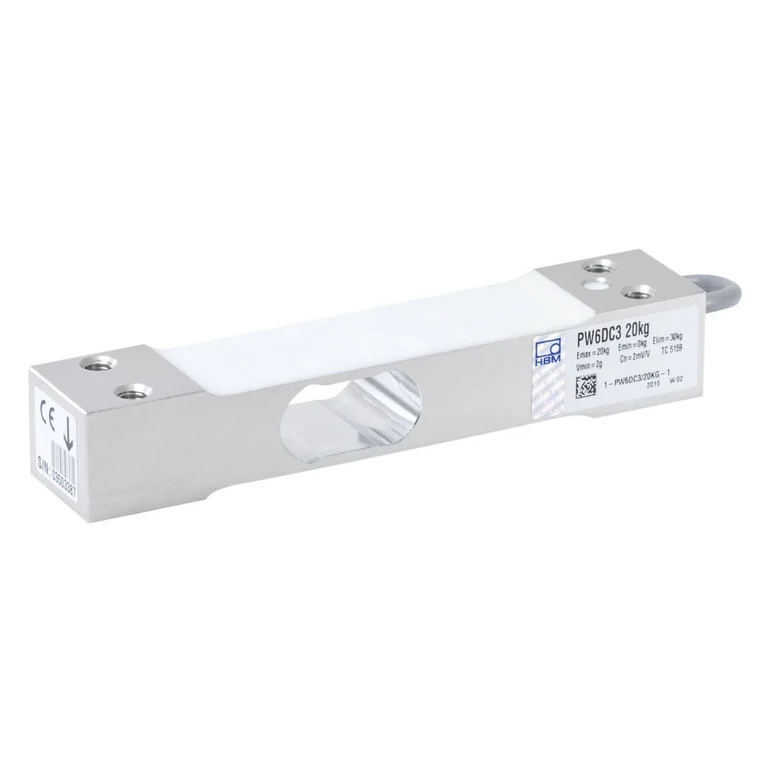

היצרן מציג את PW6D כתא עומס נקודתי המותאם לשקילה דינמית. הגרסאות הן בקיבולות נומינליות של 3–40 kg, עם משטח מרבי של 300×300 mm.
לא. בטבלה מוגדר תדר עצמי משוער של 270–790 Hz, המשתנה לפי הקיבולת. זהו נתון מכני של התא; קצב הדגימה תלוי באלקטרוניקת הקריאה ובתצורת המערכת.
לא. הגיליון מציג את שתי אפשרויות החיבור, ומציין שסיווג NTEP III S המופיע בטבלה חל רק עם כבל ארבעה חוטים. יש לשמור את תנאי הכבל יחד עם הסיווג.
לתא הפסיבי רגישות נומינלית של 2.0±0.2 mV/V. שרשרת LCMC יכולה להוסיף IO-Link, CANopen, RS-485 או חלופות 4–20 mA ו־0–10 V. יש לבחור את מסלול האות של השרשרת בפועל.
הטבלה מציינת IP67 וגוף מדידה מאלומיניום. התא אינו מקבל דירוג IP גבוה יותר רק משום שהוא משולב בשרשרת LCMC; לרכיבי השרשרת יש לבדוק את הנתונים המתאימים.
