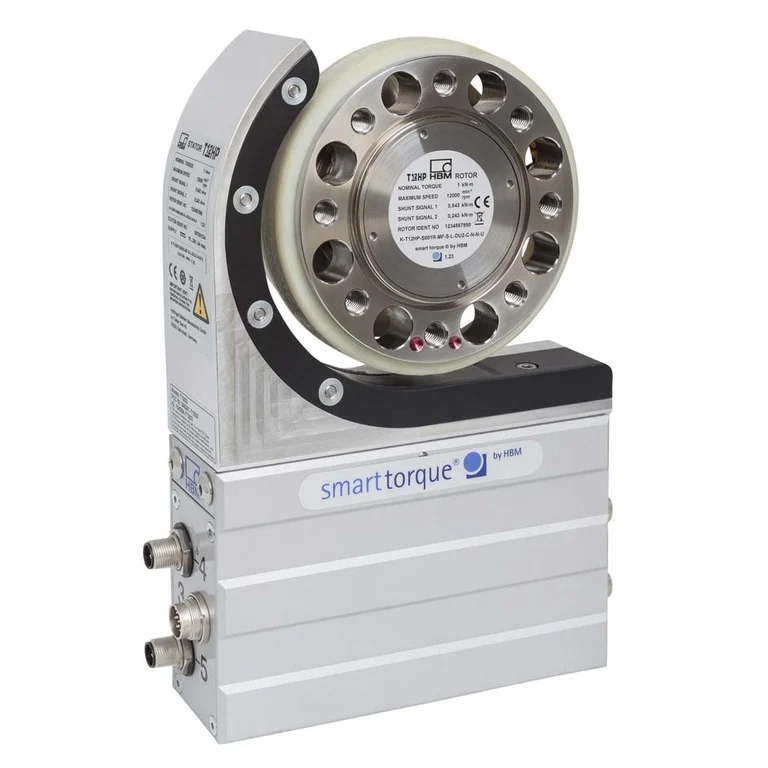

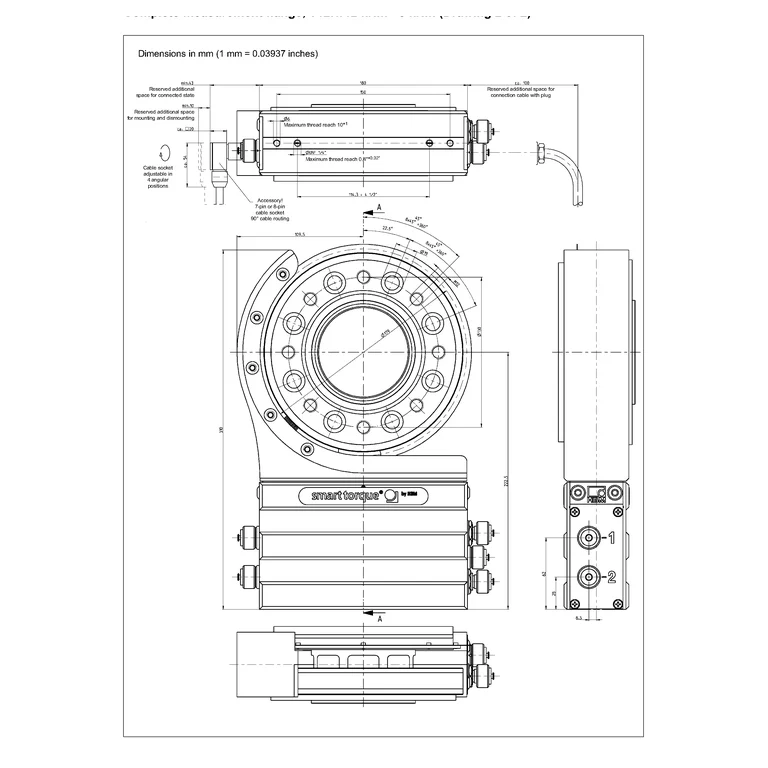

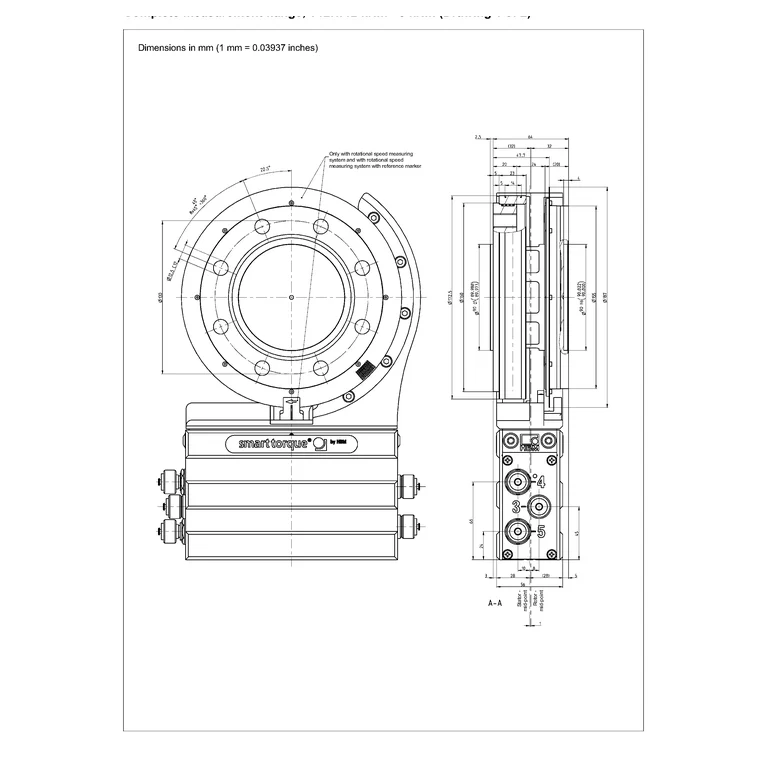

T12HP-3kNm
מסדרת T12HP
T12HP — חיישנים ומכשירי מדידה של HBK בתחום מומנט.
- טווח מומנט
- -3000–3000 Nm
- מהירות סיבוב מרבית
- 18000 rpm
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מומנט | -3000–3000 Nm |
|---|---|
| דיוק (% FSO) | 0.02 % |
| מהירות סיבוב מרבית | 18000 rpm |
| ממשקים מובנים | ethercat |
| פרטי ממשק ואות לפי המקור | Digital I/O |
| טמפרטורת עבודה | -10–70 °C |
| דרגת אטימות IP | ip54 |
| נתון טכני לפי גודל ובסיס במקור | ±3 kNm rated torque; rotating installation; maximum 18,000 rpm |
| קצב דגימת ADC | 20000 samples/s |
| יכולת מדידת מהירות סיבוב | True |
| בסיס קצב הדגימה | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors |
| בסיס הגדרת לינאריות | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." |
| ממשקים מובנים | ethernet |
| בסיס קצב הדגימה | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors |
| בסיס הגדרת חזרתיות | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." |
| בסיס קצב הדגימה | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors |
| קצב דגימת ADC | 1000 samples/s |
| ממשקים מובנים | profinet |
| קצב דגימת ADC | 4000 samples/s |
אביזרים תואמים
בקרים
- TIM-EC eli-m-1f1f41847688bae205ae6096 חובה
- TIM-PN eli-m-a5e9d868a4ea3b469aa61f38 חובה
- TIM40 eli-m-65025202840e0440e941239e חובה
כבלים
- 1-KAB149-6 eli-m-f253150321b7a28a376a160e מתועד ב־T40B, T40FM ו־T12HP. שקעי מומנט, מהירות ופעימת ייחוס אינם בני החלפה; מוצאי המהירות והייחוס חייבים להיות קיימים בקונפיגורציה. אלה כבלי מוצא מהסטטור, לא כבלים לרוטור המסתובב.
- 1-KAB153-6 eli-m-e1484e050720c0211d1a8d04 מתועד ב־T40B, T40FM ו־T12HP. שקעי מומנט, מהירות ופעימת ייחוס אינם בני החלפה; מוצאי המהירות והייחוס חייבים להיות קיימים בקונפיגורציה. אלה כבלי מוצא מהסטטור, לא כבלים לרוטור המסתובב.
- 1-KAB150-6 eli-m-68da95303a6e6b00fb859771 מתועד ב־T40B, T40FM ו־T12HP. שקעי מומנט, מהירות ופעימת ייחוס אינם בני החלפה; מוצאי המהירות והייחוס חייבים להיות קיימים בקונפיגורציה. אלה כבלי מוצא מהסטטור, לא כבלים לרוטור המסתובב.
- 1-KAB154-6 eli-m-3f97637a884a8917714ebbc5 מתועד ב־T40B, T40FM ו־T12HP. שקעי מומנט, מהירות ופעימת ייחוס אינם בני החלפה; מוצאי המהירות והייחוס חייבים להיות קיימים בקונפיגורציה. אלה כבלי מוצא מהסטטור, לא כבלים לרוטור המסתובב.
- 1-KAB163-6 eli-m-087221b4a822a9a4eb5a8c38 מתועד ב־T40B, T40FM ו־T12HP. שקעי מומנט, מהירות ופעימת ייחוס אינם בני החלפה; מוצאי המהירות והייחוס חייבים להיות קיימים בקונפיגורציה. אלה כבלי מוצא מהסטטור, לא כבלים לרוטור המסתובב.
- 1-KAB164-6 eli-m-2c719ff07a9633a2d3c6332a מתועד ב־T40B, T40FM ו־T12HP. שקעי מומנט, מהירות ופעימת ייחוס אינם בני החלפה; מוצאי המהירות והייחוס חייבים להיות קיימים בקונפיגורציה. אלה כבלי מוצא מהסטטור, לא כבלים לרוטור המסתובב.
- 3-3101.0247 eli-m-c10aa00b20a34eccd8e6c268 7 פינים: מוצא מומנט; 8 פינים: מוצא מהירות. יש להתאים חיווט, סיכוך וגאומטריית שקע; מספר פינים לבדו אינו מוכיח תאימות אות.
- 3-3312.0281 eli-m-f474e733877cd8c0853cfbcc 7 פינים: מוצא מומנט; 8 פינים: מוצא מהירות. יש להתאים חיווט, סיכוך וגאומטריית שקע; מספר פינים לבדו אינו מוכיח תאימות אות.
- 3-3312.0120 eli-m-3ed22ac20c85f7b2ee7d6c42 7 פינים: מוצא מומנט; 8 פינים: מוצא מהירות. יש להתאים חיווט, סיכוך וגאומטריית שקע; מספר פינים לבדו אינו מוכיח תאימות אות.
- 3-3312.0282 eli-m-ba60a59a398f30d77c3f8a75 7 פינים: מוצא מומנט; 8 פינים: מוצא מהירות. יש להתאים חיווט, סיכוך וגאומטריית שקע; מספר פינים לבדו אינו מוכיח תאימות אות.
- 4-3301.0071 eli-m-feec737d7ca22c49f25b3013 הזמנה מזערית 10 מ׳. אינו כבל מורכב עם מחברים; יש לבחור שקעים תואמים ולבדוק מפל מתח, תאימות אלקטרומגנטית ואורך מרבי לפי מדריך המתמר.
- 1-KAB161-6 eli-m-f4dd3cc6842d1eb73aec2089 רק יציאת CAN ב־T12HP; מחבר M12 בעל 5 פינים בקידוד A. יש לסיים את קצות האפיק ולבדוק אופציית תקשורת שנבחרה בהזמנה. כבל CAN לבדו אינו מוכיח תמיכה ב־CANopen.
- 1-CANHEAD-TERM eli-m-d6ba03f6b30520137ae0766c רק יציאת CAN ב־T12HP; מחבר M12 בעל 5 פינים בקידוד A. יש לסיים את קצות האפיק ולבדוק אופציית תקשורת שנבחרה בהזמנה. כבל CAN לבדו אינו מוכיח תמיכה ב־CANopen.
- 1-CAN-AB-M12 eli-m-a2caeb4ce0a00f970dad32b5 רק יציאת CAN ב־T12HP; מחבר M12 בעל 5 פינים בקידוד A. יש לסיים את קצות האפיק ולבדוק אופציית תקשורת שנבחרה בהזמנה. כבל CAN לבדו אינו מוכיח תמיכה ב־CANopen.
- 1-CANHEAD-M12-T eli-m-d1acbb4c1df3a4ec0ac88bf4 רק יציאת CAN ב־T12HP; מחבר M12 בעל 5 פינים בקידוד A. יש לסיים את קצות האפיק ולבדוק אופציית תקשורת שנבחרה בהזמנה. כבל CAN לבדו אינו מוכיח תמיכה ב־CANopen.
