מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -10000–10000 Nm |
|---|---|
| מהירות סיבוב מרבית | 12000–24000 rpm |
| קצב דגימת ADC | 1000–20000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | T40B eli-m-9f02e1ef337adde226b16645 | T40B-100Nm eli-m-3e122588d818cfbd4dfd5cc9 | T40B-10kNm eli-m-22d7e244b9d5de592197d1e0 | T40B-1kNm eli-m-4476f34d184aa6a887cac651 | T40B-200Nm eli-m-c90bcd87e20ed90c8bf89e07 | T40B-2kNm eli-m-b6f142fbf9a47882b78ea972 | T40B-3kNm eli-m-7ce043c1013b156b34164b3e | T40B-500Nm eli-m-2233aaae27f9a8111ea13427 | T40B-50Nm eli-m-7ed266d1e74d42fd8e9f17c5 | T40B-5kNm eli-m-070771d5e54c69875f5f5cad |
|---|---|---|---|---|---|---|---|---|---|---|
| יכולת מדידת מהירות סיבוב | True | True | True | True | True | True | True | True | True | True |
| בסיס הגדרת חזרתיות | Family-level fallback: verify the ordered model and calibration certificate. | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." | "Relative standard deviation per DIN 1319, relative to variation of the output signal." |
| בסיס הגדרת לינאריות | Family-level fallback: no unsupported scalar accuracy is added. | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." | "Non-linearity including hysteresis, relative to nominal rated sensitivity; piecewise by maximum torque band and frequency/voltage output mode." |
| דיוק (% FSO) | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % |
| נתון טכני לפי גודל ובסיס במקור | Configurable family; exact public ordering-code table not exposed on the current HBK page. | ±100 Nm rated torque; rotating installation; maximum 24,000 rpm | ±10 kNm rated torque; rotating installation; maximum 12,000 rpm | ±1 kNm rated torque; rotating installation; maximum 23,000 rpm | ±200 Nm rated torque; rotating installation; maximum 24,000 rpm | ±2 kNm rated torque; rotating installation; maximum 18,000 rpm | ±3 kNm rated torque; rotating installation; maximum 18,000 rpm | ±500 Nm rated torque; rotating installation; maximum 24,000 rpm | ±50 Nm rated torque; rotating installation; maximum 24,000 rpm | ±5 kNm rated torque; rotating installation; maximum 14,000 rpm |
| פרטי ממשק ואות לפי המקור | Unknown | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O |
| מגבלת קצב בגלל קריאת המערכת | False | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | Use the exact configured transducer and HBK interface datasheets. | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors |
| טווח מומנט | לא צוין | -100–100 Nm | -10000–10000 Nm | -1000–1000 Nm | -200–200 Nm | -2000–2000 Nm | -3000–3000 Nm | -500–500 Nm | -50–50 Nm | -5000–5000 Nm |
| ממשקים מובנים | לא צוין | profinet | ethercat | ethernet | ethercat | profinet | profinet | ethercat | ethercat | ethernet |
| מהירות סיבוב מרבית | לא צוין | 24000 rpm | 12000 rpm | 23000 rpm | 24000 rpm | 18000 rpm | 18000 rpm | 24000 rpm | 24000 rpm | 14000 rpm |
| קצב דגימת ADC | לא צוין | 1000 samples/s | 1000 samples/s | 4000 samples/s | 1000 samples/s | 4000 samples/s | 20000 samples/s | 1000 samples/s | 4000 samples/s | 20000 samples/s |
| טמפרטורת עבודה | לא צוין | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C |
| דרגת אטימות IP | לא צוין | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. בחוברת המשפחה 6 kHz בנקודת −3 dB הוא נתון תגובת תדר. ל־TIM-EC מתועד בנפרד קצב אוטובוס עד 20 kHz. את שני הנתונים בודקים במסלול המערכת שנבחר.
לא. TMC הוא ממשק התקשורת של מדידת המומנט. בחוברת מוצגים מודולי TIM נפרדים: TIM-EC ל־EtherCAT ו־TIM-PN ל־PROFINET. יש לבחור את המתאם המתאים.

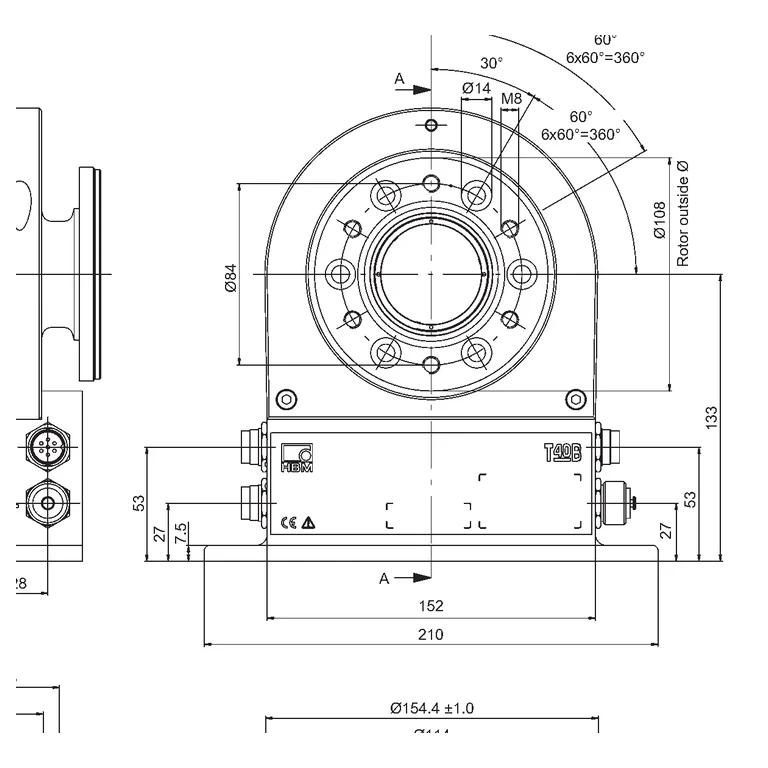

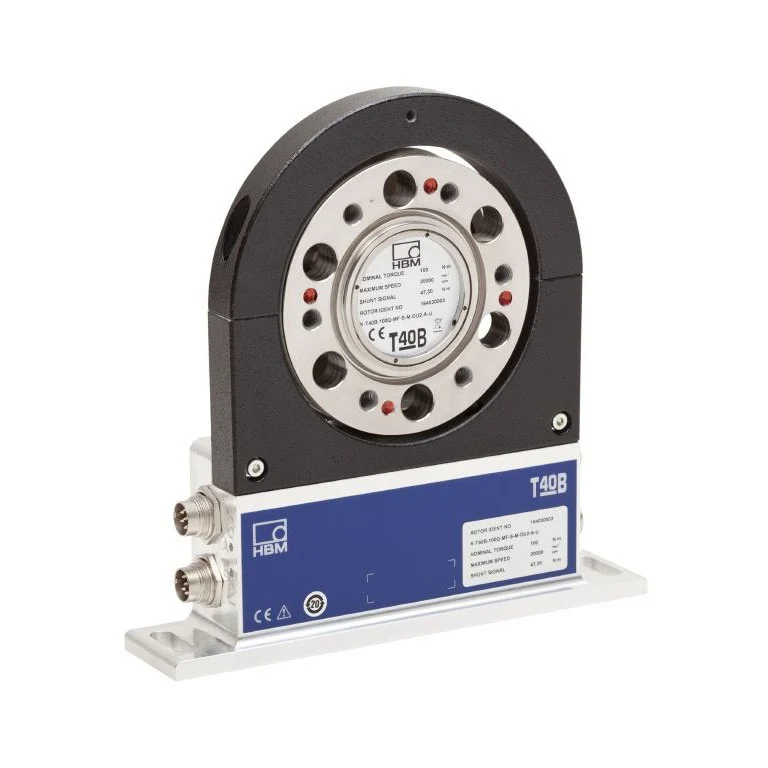

החוברת מתארת אוגן מומנט קומפקטי למערכי בדיקה ולניטור תהליכים, עם גרסאות מומנט נומינלי שונות. יש להתאים גם מהירות סיבוב ועומסים נלווים.
לא. בחוברת מופיע ערך מרבי עד 24,000 סל״ד עם הערה שהוא תלוי בתחום המדידה. בוחרים את המהירות לפי הקיבולת והתצורה המדויקות.

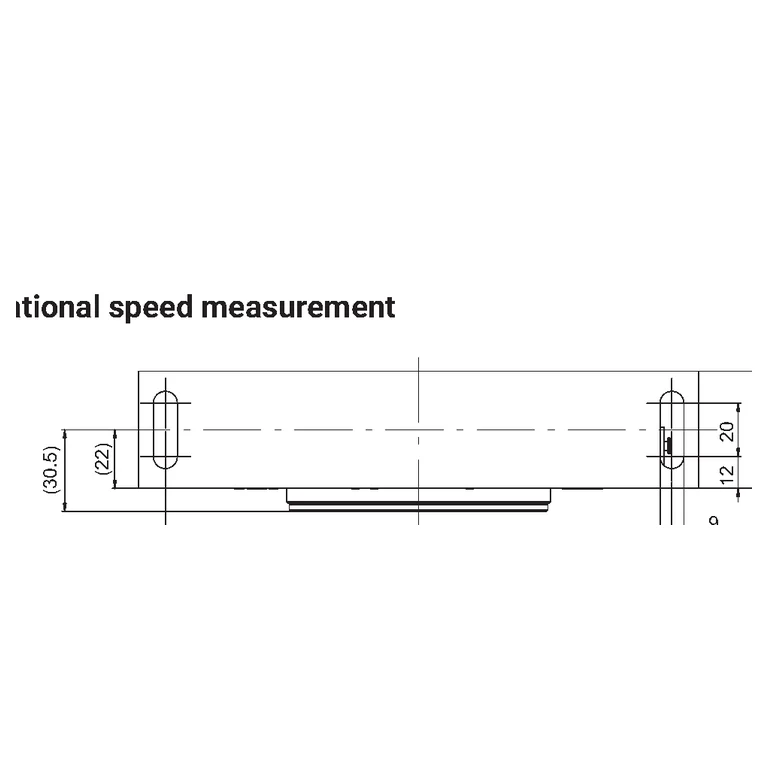

בחוברת מערכת מדידת המהירות עם אות ייחוס ו־1024 פולסים לסיבוב מופיעה כאפשרות. אין להציג אותה כתכונה של כל קוד הזמנה.
