מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -1000–1000 Nm |
|---|
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | T40CB-1kNm eli-m-0fe3c72475337d39134d91b0 | T40CB-500Nm eli-m-efb116e5cacc6812f4ae1c1e |
|---|---|---|
| טווח מומנט | -1000–1000 Nm | -500–500 Nm |
| יכולת מדידת מהירות סיבוב | True | True |
| ממשקים מובנים | ethernet | profinet |
| מהירות סיבוב מרבית | 30000 rpm | 30000 rpm |
| נתון טכני לפי גודל ובסיס במקור | ±1 kNm rated torque; rotating installation; maximum 30,000 rpm | ±500 Nm rated torque; rotating installation; maximum 30,000 rpm |
| בסיס קצב הדגימה | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors |
| פרטי ממשק ואות לפי המקור | Digital I/O | Digital I/O |
| קצב דגימת ADC | 20000 samples/s | 20000 samples/s |
| סטטוס | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. בחוברת המשפחה 6 kHz בנקודת −3 dB הוא נתון תגובת תדר. ל־TIM-EC מתועד בנפרד קצב אוטובוס עד 20 kHz. את שני הנתונים בודקים במסלול המערכת שנבחר.

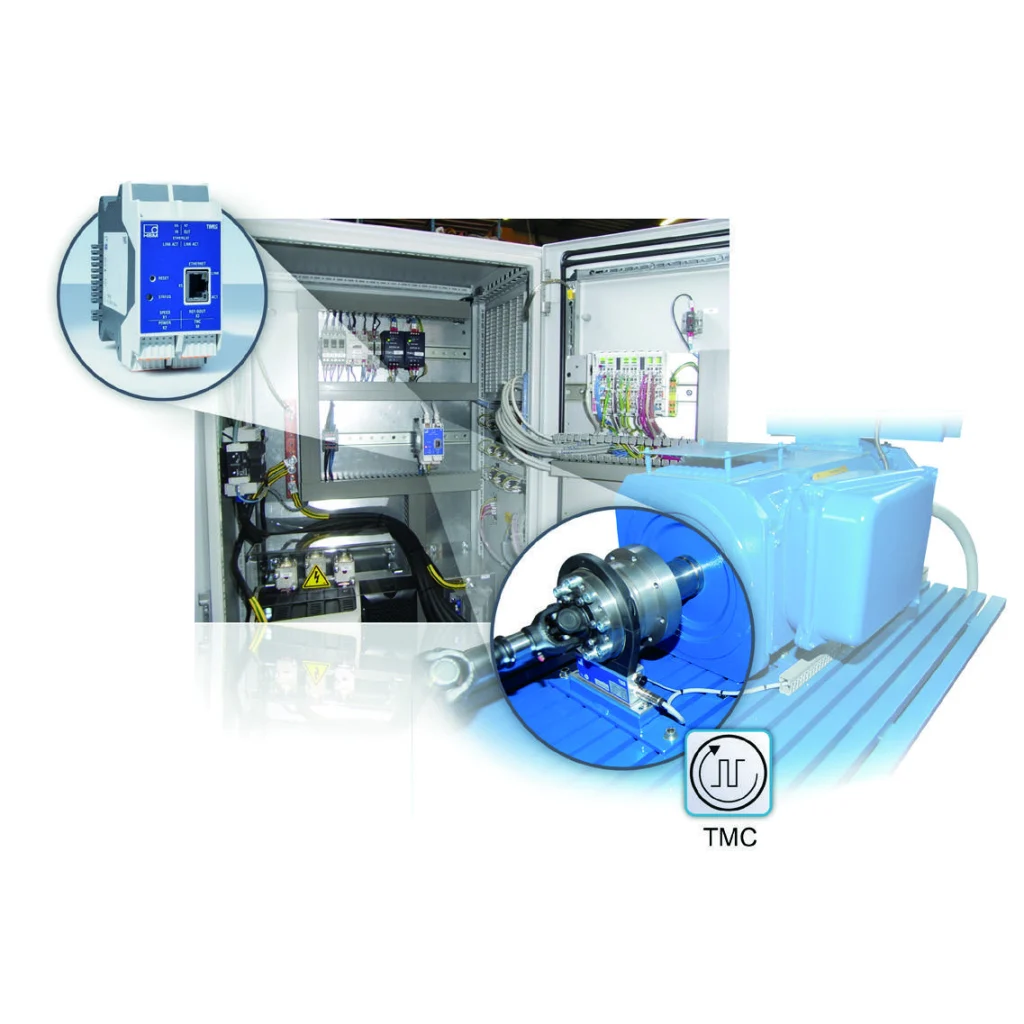

לא. TMC הוא ממשק התקשורת של מדידת המומנט. בחוברת מוצגים מודולי TIM נפרדים: TIM-EC ל־EtherCAT ו־TIM-PN ל־PROFINET. יש לבחור את המתאם המתאים.

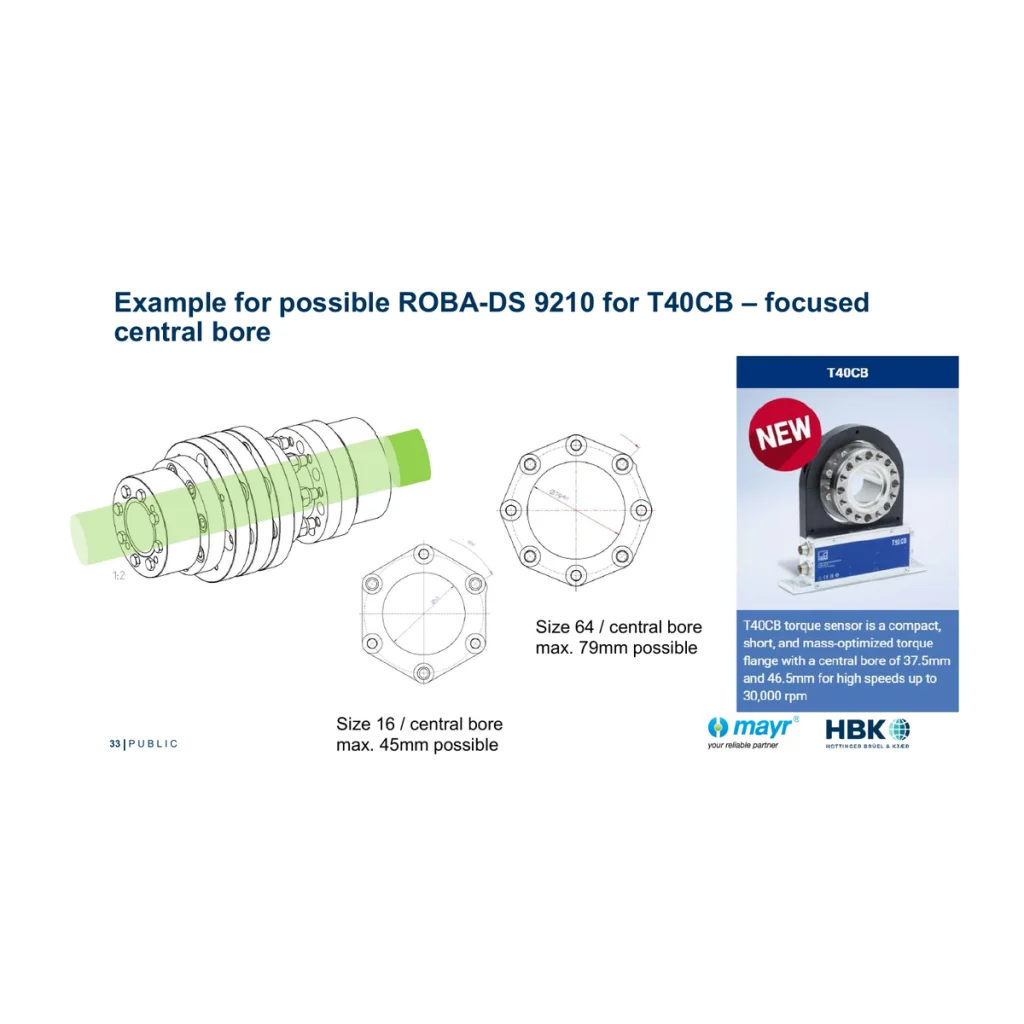

החוברת מציינת קדח מרכזי בקטרים 37.5 או 46.5 מ״מ, לצד מבנה טיטניום קל. יש לבדוק שהקדח והחיבור המכני מתאימים למכלול שנדרש להעביר דרך האוגן.
בחוברת מוצגים 500 N·m ו־1 kN·m, וטווחים אחרים מצוינים לפי בקשה. אין להפוך אפשרות לפי בקשה לקוד דגם סטנדרטי ללא תיעוד.

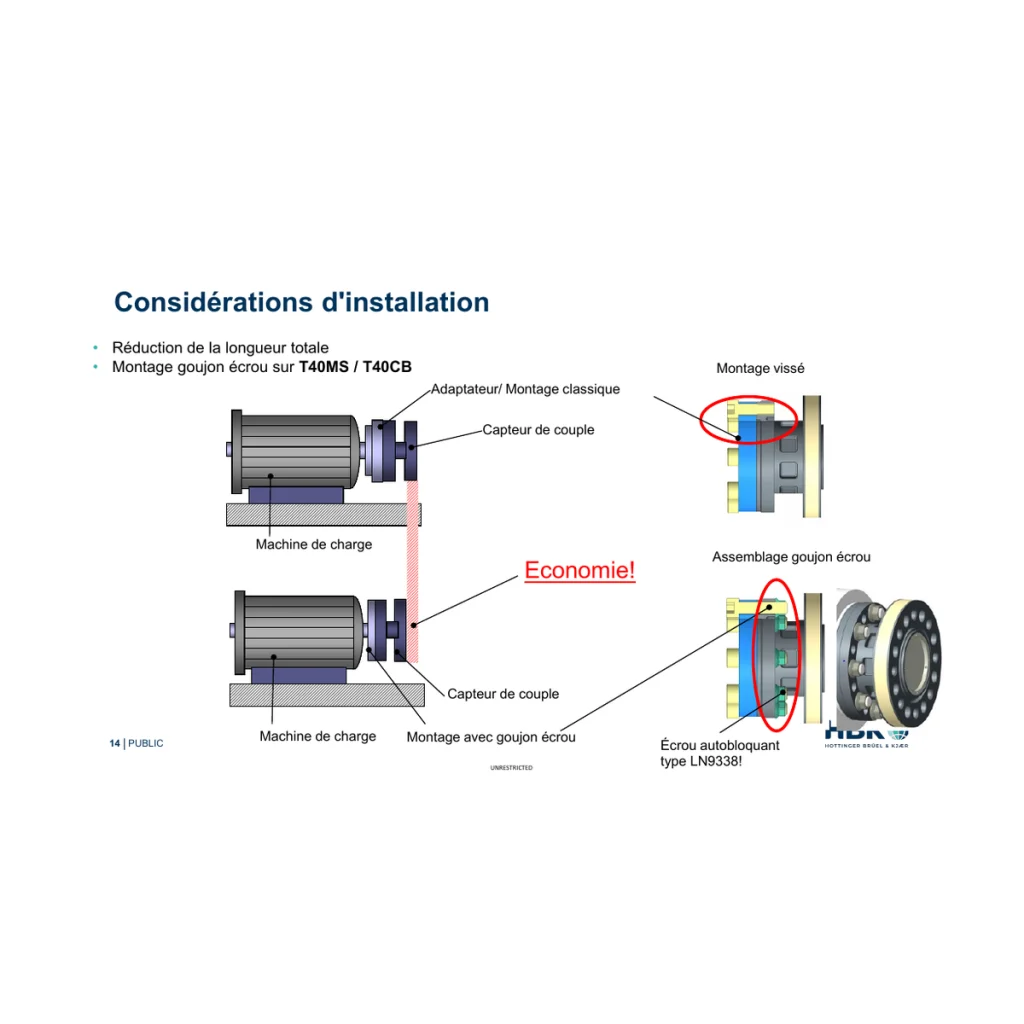

לא. החוברת מתארת העברת נתונים דיגיטלית בין הרוטור לסטטור וללא מיסבים או טבעות החלקה של מערכת המדידה. זה אינו מבטל את הצורך בהתקנה מכנית מתאימה.
