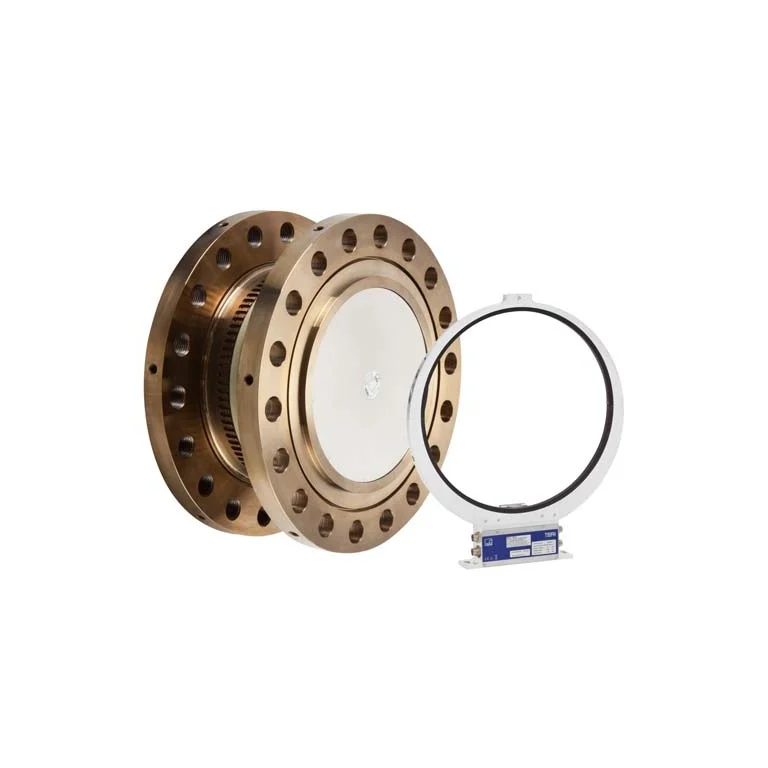

מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -300000–300000 Nm |
|---|---|
| קצב דגימת ADC | 1000–20000 samples/s |
| מהירות סיבוב מרבית | 2000–3000 rpm |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | T40FH eli-m-07e2b6487691ee09dbda5924 | T40FH-100kNm eli-m-d274ff70f8bc55942e0e8d6e | T40FH-125kNm eli-m-b1473b34773bb977003a9e21 | T40FH-150kNm eli-m-dd699e8f1420b1b90d9372f8 | T40FH-200kNm eli-m-c1e43c5968aa0113d4f24aea | T40FH-250kNm eli-m-238c39cbe32bb6d9775414c4 | T40FH-300kNm eli-m-3149e108ba7b0adb330ab233 |
|---|---|---|---|---|---|---|---|
| פרטי ממשק ואות לפי המקור | Unknown | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O |
| נתון טכני לפי גודל ובסיס במקור | Configurable family; exact public ordering-code table not exposed on the current HBK page. | ±100 kNm rated torque; rotating or static / reaction installation; maximum 3,000 rpm | ±125 kNm rated torque; rotating or static / reaction installation; maximum 3,000 rpm | ±150 kNm rated torque; rotating or static / reaction installation; maximum 3,000 rpm | ±200 kNm rated torque; rotating or static / reaction installation; maximum 2,000 rpm | ±250 kNm rated torque; rotating or static / reaction installation; maximum 2,000 rpm | ±300 kNm rated torque; rotating or static / reaction installation; maximum 2,000 rpm |
| יכולת מדידת מהירות סיבוב | True | True | True | True | True | True | True |
| טווח כוח | 100000–300000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | Family-level fallback: no unsupported scalar accuracy is added. | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." |
| בסיס קצב הדגימה | Use the exact configured transducer and HBK interface datasheets. | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors |
| בסיס הגדרת חזרתיות | Family-level fallback: verify the ordered model and calibration certificate. | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." |
| מגבלת קצב בגלל קריאת המערכת | False | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| דרגת אטימות IP | לא צוין | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 |
| טווח מומנט | לא צוין | -100000–100000 Nm | -125000–125000 Nm | -150000–150000 Nm | -200000–200000 Nm | -250000–250000 Nm | -300000–300000 Nm |
| קצב דגימת ADC | לא צוין | 1000 samples/s | 1000 samples/s | 4000 samples/s | 20000 samples/s | 20000 samples/s | 20000 samples/s |
| ממשקים מובנים | לא צוין | ethernet | ethercat | ethernet | ethernet | ethercat | ethercat |
| מהירות סיבוב מרבית | לא צוין | 3000 rpm | 3000 rpm | 3000 rpm | 2000 rpm | 2000 rpm | 2000 rpm |
| טמפרטורת עבודה | לא צוין | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. בחוברת המשפחה 6 kHz בנקודת −3 dB הוא נתון תגובת תדר. ל־TIM-EC מתועד בנפרד קצב אוטובוס עד 20 kHz. את שני הנתונים בודקים במסלול המערכת שנבחר.
לא. TMC הוא ממשק התקשורת של מדידת המומנט. בחוברת מוצגים מודולי TIM נפרדים: TIM-EC ל־EtherCAT ו־TIM-PN ל־PROFINET. יש לבחור את המתאם המתאים.

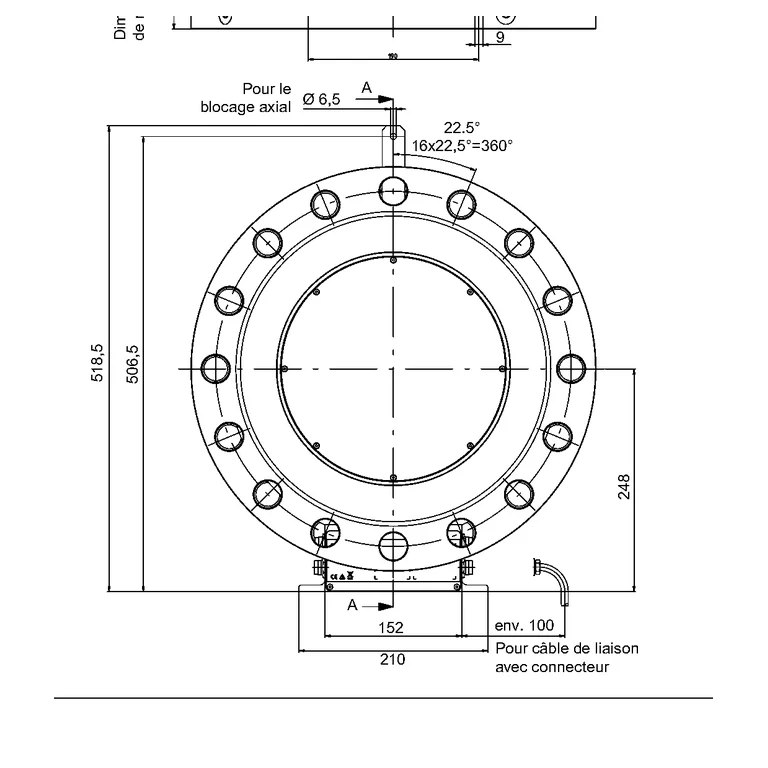

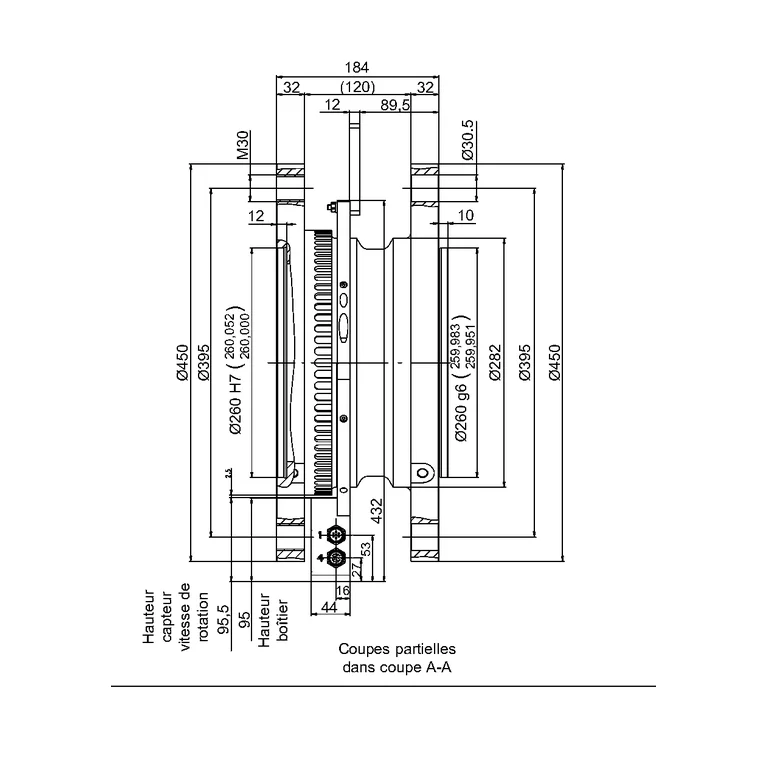

החוברת מציגה קיבולות נומינליות 100–300 kN·m במבנה אוגן קצר. יש להתאים את התצורה לעומס ולגאומטריית המערכת.
בחוברת מצוין עד 3000 סל״ד עם תלות בתחום המומנט. בדיקת התאמה דורשת את דירוג המהירות של הקיבולת שנבחרה.
לא. בחוברת היא מסומנת כאפשרות, עם אות ייחוס ו־72 או 86 פולסים לסיבוב. יש לבחור את האפשרות ואת פרמטרי הקריאה לפי התצורה.
