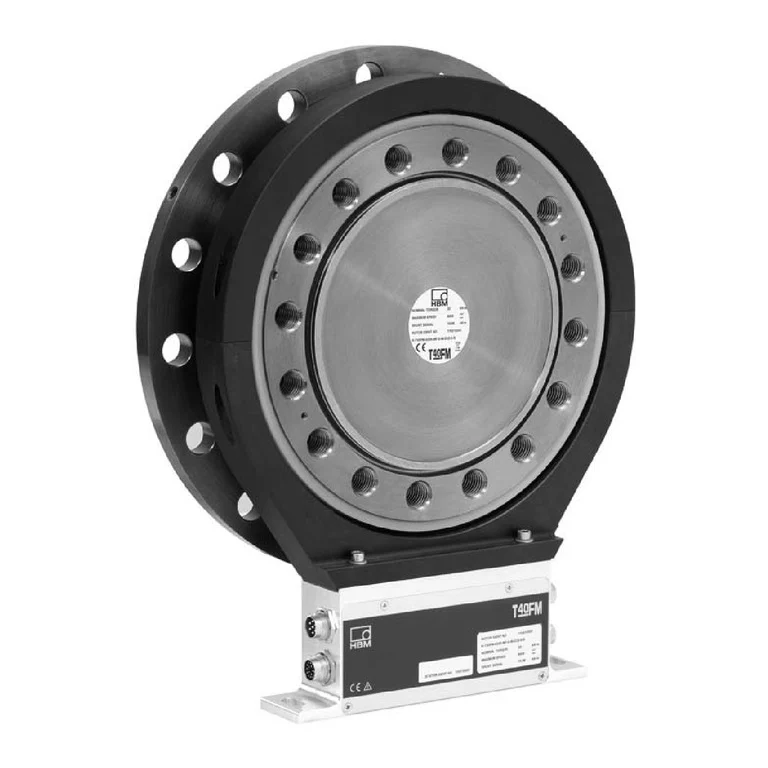

מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -80000–80000 Nm |
|---|---|
| מהירות סיבוב מרבית | 4500–8000 rpm |
| קצב דגימת ADC | 1000–20000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | T40FM eli-m-1806970f8e13268e8ceb947c | T40FM-15kNm eli-m-157acee387f8764478d1f98f | T40FM-20kNm eli-m-9e0cf5a3dbd66f32d0bff219 | T40FM-25kNm eli-m-29906c63d6f6744422eede02 | T40FM-30kNm eli-m-8f841996993d8daa6c655bf8 | T40FM-40kNm eli-m-6feaa66f788079b140e889f6 | T40FM-50kNm eli-m-671ebfcf3382615c3d2ada2b | T40FM-60kNm eli-m-ad23082a855163344b93f997 | T40FM-70kNm eli-m-271eaacde821f8d36851fb95 | T40FM-80kNm eli-m-31545c950a65f13c7450c2b5 |
|---|---|---|---|---|---|---|---|---|---|---|
| פרטי ממשק ואות לפי המקור | Unknown | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Digital I/O |
| בסיס הגדרת חזרתיות | Family-level fallback: verify the ordered model and calibration certificate. | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." | "Relative standard deviation of repeatability/reproducibility per DIN 1319, relative to output-signal variation; mode-specific values retained in precisionData." |
| מגבלת קצב בגלל קריאת המערכת | False | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Configurable family; exact public ordering-code table not exposed on the current HBK page. | ±15 kNm rated torque; rotating installation; maximum 8,000 rpm | ±20 kNm rated torque; rotating installation; maximum 8,000 rpm | ±25 kNm rated torque; rotating installation; maximum 8,000 rpm | ±30 kNm rated torque; rotating installation; maximum 6,000 rpm | ±40 kNm rated torque; rotating installation; maximum 6,000 rpm | ±50 kNm rated torque; rotating installation; maximum 6,000 rpm | ±60 kNm rated torque; rotating installation; maximum 4,500 rpm | ±70 kNm rated torque; rotating installation; maximum 4,500 rpm | ±80 kNm rated torque; rotating installation; maximum 4,500 rpm |
| יכולת מדידת מהירות סיבוב | True | True | True | True | True | True | True | True | True | True |
| בסיס הגדרת לינאריות | Family-level fallback: no unsupported scalar accuracy is added. | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." | "Non-linearity including hysteresis, with output mode and maximum-torque band preserved in precisionData." |
| בסיס קצב הדגימה | Use the exact configured transducer and HBK interface datasheets. | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors |
| טווח כוח | 15000–80000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח מומנט | לא צוין | -15000–15000 Nm | -20000–20000 Nm | -25000–25000 Nm | -30000–30000 Nm | -40000–40000 Nm | -50000–50000 Nm | -60000–60000 Nm | -70000–70000 Nm | -80000–80000 Nm |
| מהירות סיבוב מרבית | לא צוין | 8000 rpm | 8000 rpm | 8000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 4500 rpm | 4500 rpm | 4500 rpm |
| טמפרטורת עבודה | לא צוין | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C |
| ממשקים מובנים | לא צוין | ethercat | profinet | ethercat | ethernet | ethernet | ethercat | ethercat | profinet | ethernet |
| קצב דגימת ADC | לא צוין | 4000 samples/s | 1000 samples/s | 20000 samples/s | 20000 samples/s | 4000 samples/s | 20000 samples/s | 20000 samples/s | 4000 samples/s | 4000 samples/s |
| דרגת אטימות IP | לא צוין | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 | ip54 |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. בחוברת המשפחה 6 kHz בנקודת −3 dB הוא נתון תגובת תדר. ל־TIM-EC מתועד בנפרד קצב אוטובוס עד 20 kHz. את שני הנתונים בודקים במסלול המערכת שנבחר.
לא. TMC הוא ממשק התקשורת של מדידת המומנט. בחוברת מוצגים מודולי TIM נפרדים: TIM-EC ל־EtherCAT ו־TIM-PN ל־PROFINET. יש לבחור את המתאם המתאים.

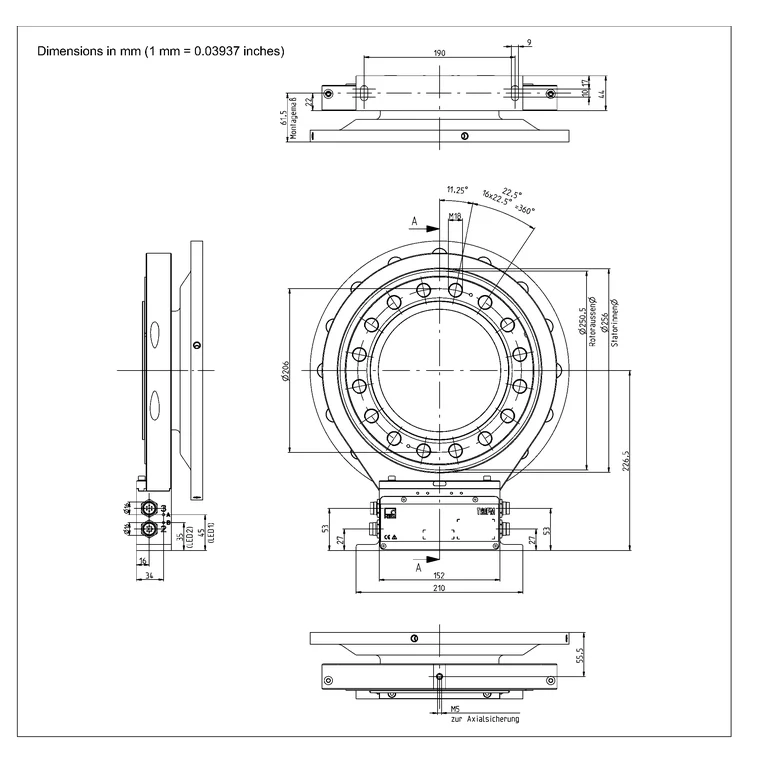

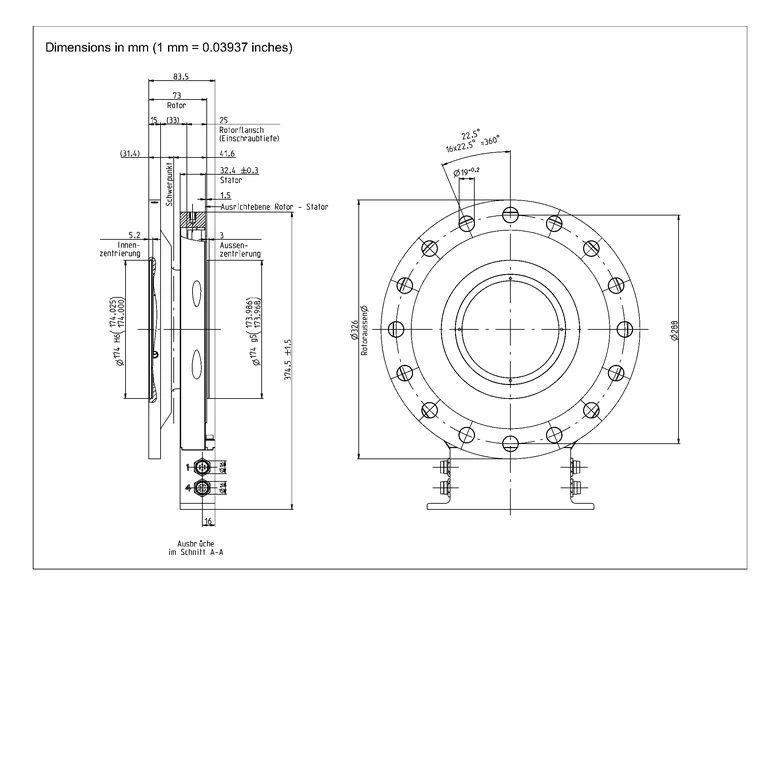

החוברת מציגה גרסאות 15–80 kN·m במבנה אוגן קצר. אלה קיבולות של דגמים שונים, ויש לבחור גם את גאומטריית החיבור המתאימה.
לא. הערך עד 8000 סל״ד מסומן כתלוי בתחום המומנט. אין להחיל אותו על כל קיבולת בלי טבלת הדגם.
לא. מערכת מדידת מהירות עם אות ייחוס ו־1024 פולסים לסיבוב מוצגת בחוברת כאפשרות. בוחרים אותה כאשר היישום דורש גם מהירות או חישוב הספק.
