מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח מומנט | -3000–3000 Nm |
|---|---|
| קצב דגימת ADC | 1000–4000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | T40HS eli-m-b082c6d4f78a1ed118925b33 | T40HS-100Nm eli-m-597b1d21900b54ef371b0d43 | T40HS-3kNm eli-m-df68967b6889aee800d5ca5f |
|---|---|---|---|
| מגבלת קצב בגלל קריאת המערכת | False | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | Family-level fallback: no unsupported scalar accuracy is added. | לא צוין | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | Configurable family; exact public ordering-code table not exposed on the current HBK page. | ±100 Nm rated torque; rotating installation; maximum 45,000 rpm | ±3 kNm rated torque; rotating installation; maximum 45,000 rpm |
| פרטי ממשק ואות לפי המקור | Unknown | Digital I/O | Digital I/O |
| בסיס הגדרת חזרתיות | Family-level fallback: verify the ordered model and calibration certificate. | לא צוין | לא צוין |
| בסיס קצב הדגימה | Use the exact configured transducer and HBK interface datasheets. | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors |
| יכולת מדידת מהירות סיבוב | True | True | True |
| טווח מומנט | לא צוין | -100–100 Nm | -3000–3000 Nm |
| ממשקים מובנים | לא צוין | profinet | profinet |
| מהירות סיבוב מרבית | לא צוין | 45000 rpm | 45000 rpm |
| קצב דגימת ADC | לא צוין | 1000 samples/s | 4000 samples/s |
| סטטוס | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. בחוברת המשפחה 6 kHz בנקודת −3 dB הוא נתון תגובת תדר. ל־TIM-EC מתועד בנפרד קצב אוטובוס עד 20 kHz. את שני הנתונים בודקים במסלול המערכת שנבחר.
לא. TMC הוא ממשק התקשורת של מדידת המומנט. בחוברת מוצגים מודולי TIM נפרדים: TIM-EC ל־EtherCAT ו־TIM-PN ל־PROFINET. יש לבחור את המתאם המתאים.

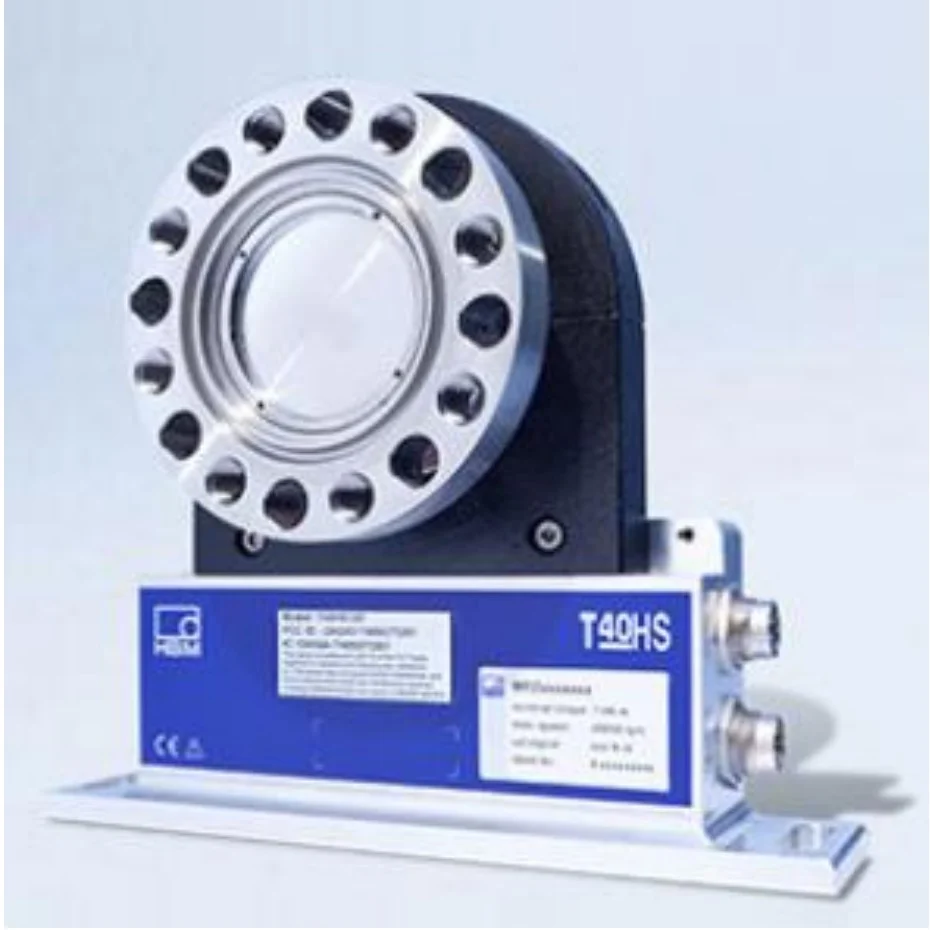

החוברת מתארת מבנה טיטניום קל ובעל מומנט אינרציה נמוך, עבור מדידות מומנט במהירויות סיבוב גבוהות. התאמה למערכת תלויה גם בקיבולת ובחיבור המכני.
לא. בחוברת הערך הוא עד 45,000 סל״ד ותלוי בתחום המדידה. יש להשתמש בנתון המהירות של גרסת המומנט המדויקת.
לא. בחוברת מופיעה אי־לינאריות הכוללת היסטרזיס בנפרד מסטיית התקן היחסית של החזרתיות. בסיס הייחוס של כל הגדרה נשמר.
