מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| דיוק (% FSO) | 0.03–0.05 % |
|---|---|
| טווח מומנט | -2000–2000 Nm |
| קצב דגימת ADC | 1000–20000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | T40MS eli-m-a2f11ba56654570b7db05e17 | T40MS-1kNm eli-m-2221d27e952f21455e09dd5d | T40MS-200Nm eli-m-04c164cc1386e24f44591473 | T40MS-2kNm eli-m-db1020d507a22a2d4382657c | T40MS-500Nm eli-m-9f3fd42b384e0afaf2527ba5 |
|---|---|---|---|---|---|
| מגבלת קצב בגלל קריאת המערכת | False | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Digital I/O | Digital I/O | Digital I/O | Digital I/O |
| דיוק (% FSO) | 0.03 % | 0.05 % | 0.05 % | 0.05 % | 0.05 % |
| בסיס הגדרת לינאריות | Family-level fallback: no unsupported scalar accuracy is added. | "Non-linearity including hysteresis, relative to nominal sensitivity, by torque band and frequency/voltage output." | "Non-linearity including hysteresis, relative to nominal sensitivity, by torque band and frequency/voltage output." | "Non-linearity including hysteresis, relative to nominal sensitivity, by torque band and frequency/voltage output." | "Non-linearity including hysteresis, relative to nominal sensitivity, by torque band and frequency/voltage output." |
| נתון טכני לפי גודל ובסיס במקור | Configurable family; exact public ordering-code table not exposed on the current HBK page. | ±1 kNm rated torque; rotating installation; maximum 30,000 rpm | ±200 Nm rated torque; rotating installation; maximum 30,000 rpm | ±2 kNm rated torque; rotating installation; maximum 30,000 rpm | ±500 Nm rated torque; rotating installation; maximum 30,000 rpm |
| בסיס הגדרת חזרתיות | Family-level fallback: verify the ordered model and calibration certificate. | "Relative standard deviation of repeatability per DIN 1319, relative to variation of output signal; source limits are < ±0.03% for both output modes." | "Relative standard deviation of repeatability per DIN 1319, relative to variation of output signal; source limits are < ±0.03% for both output modes." | "Relative standard deviation of repeatability per DIN 1319, relative to variation of output signal; source limits are < ±0.03% for both output modes." | "Relative standard deviation of repeatability per DIN 1319, relative to variation of output signal; source limits are < ±0.03% for both output modes." |
| יכולת מדידת מהירות סיבוב | True | True | True | True | True |
| בסיס קצב הדגימה | Use the exact configured transducer and HBK interface datasheets. | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-PN bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM-EC bus cycle; transducer bandwidth and selected filters remain limiting factors | TIM40 bus cycle; transducer bandwidth and selected filters remain limiting factors |
| מהירות סיבוב מרבית | לא צוין | 30000 rpm | 30000 rpm | 30000 rpm | 30000 rpm |
| דרגת אטימות IP | לא צוין | ip54 | ip54 | ip54 | ip54 |
| טווח מומנט | לא צוין | -1000–1000 Nm | -200–200 Nm | -2000–2000 Nm | -500–500 Nm |
| טמפרטורת עבודה | לא צוין | -20–85 °C | -20–85 °C | -20–85 °C | -20–85 °C |
| קצב דגימת ADC | לא צוין | 1000 samples/s | 20000 samples/s | 20000 samples/s | 4000 samples/s |
| ממשקים מובנים | לא צוין | ethercat | ethernet | ethercat | profinet |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. בחוברת המשפחה 6 kHz בנקודת −3 dB הוא נתון תגובת תדר. ל־TIM-EC מתועד בנפרד קצב אוטובוס עד 20 kHz. את שני הנתונים בודקים במסלול המערכת שנבחר.
לא. TMC הוא ממשק התקשורת של מדידת המומנט. בחוברת מוצגים מודולי TIM נפרדים: TIM-EC ל־EtherCAT ו־TIM-PN ל־PROFINET. יש לבחור את המתאם המתאים.

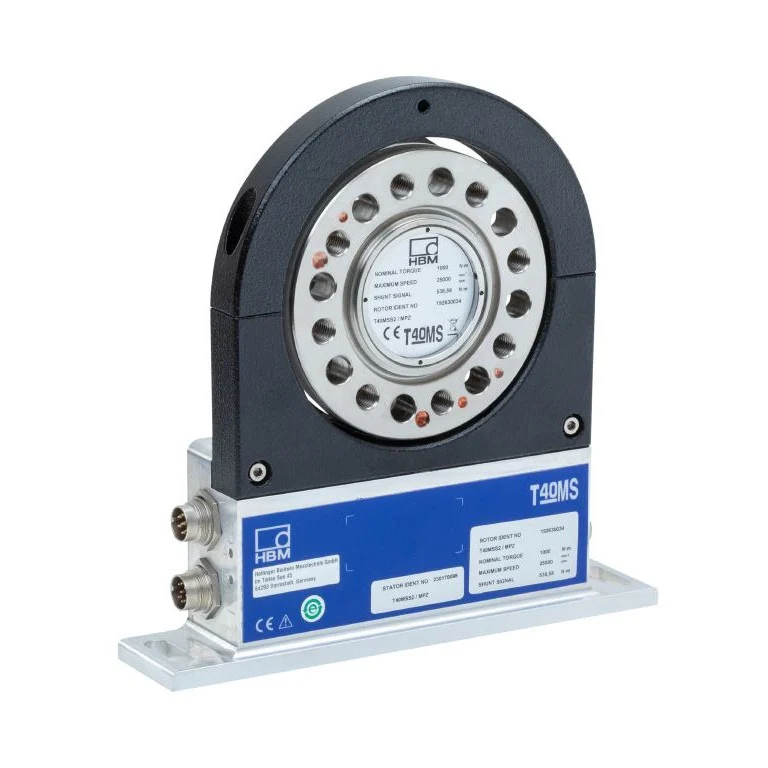

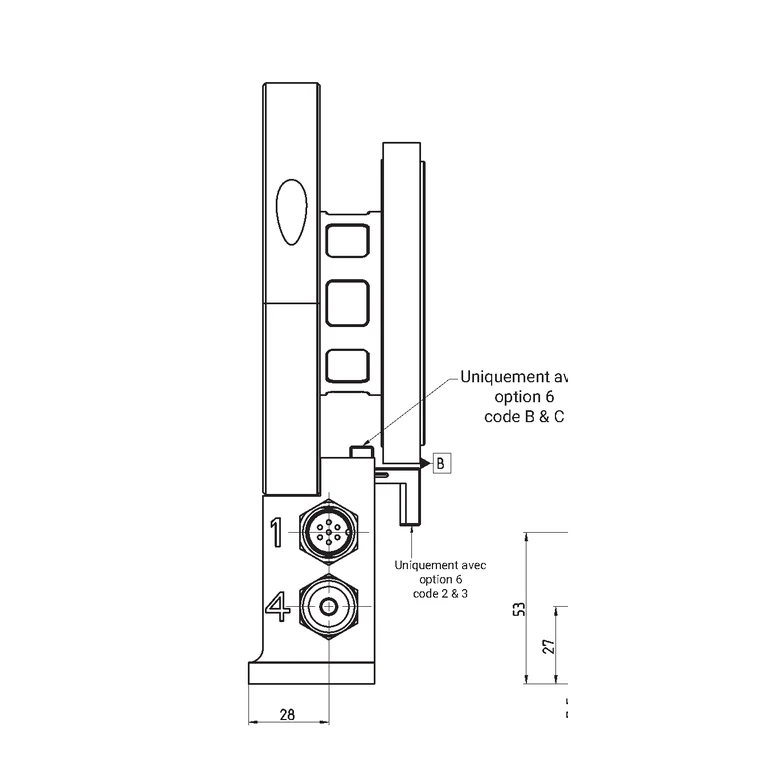

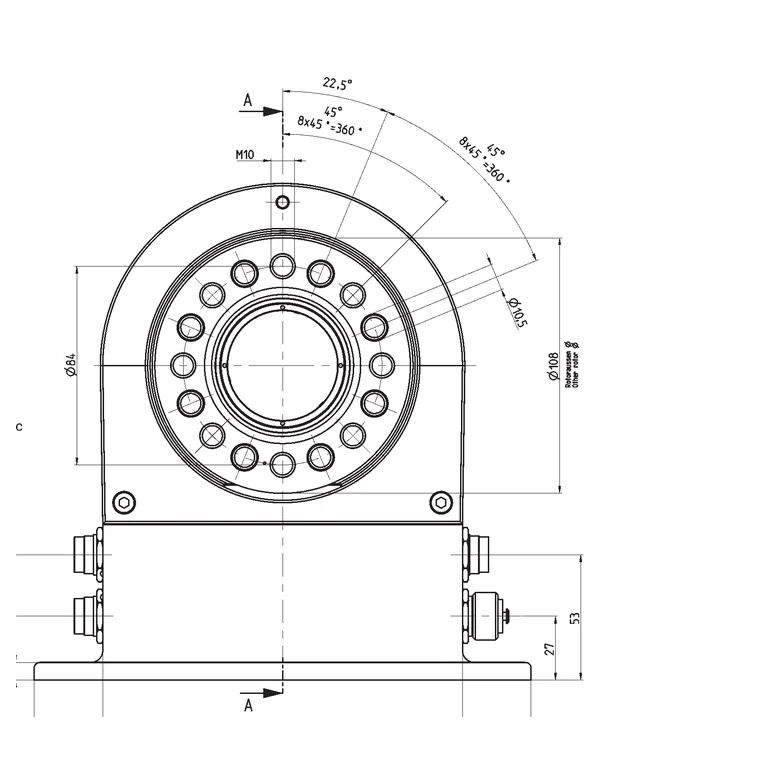

החוברת מציינת מבנה טיטניום קל וגודל רוטור אחד לכל תחומי המומנט המתוארים. הדבר אינו אומר שכל הקיבולות חולקות אותה רגישות או אותו כיול.
לא. תחומי המומנט המופיעים בחוברת הם גרסאות נומינליות שונות. יש לבחור את דגם הרוטור ואת מרווח המהירות המתאימים למערכת.
בחוברת מופיעה מערכת מהירות ואות ייחוס עם 128 או 512 פולסים לסיבוב. יש לקשור את מספר הפולסים לאפשרות ההזמנה שנבחרה.
