thermoMETER UC פירומטרים אינפרא-אדומים
thermoMETER UC — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום פירומטרים אינפרא-אדומים.
לאתר של Micro-Epsilon (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טמפרטורת עבודה | -20–80 °C |
|---|---|
| דרגת אטימות IP | ip65 |
| טמפרטורת אחסון | -40–85 °C |
| טווח טמפרטורה נמדדת | -50–1000 °C |
| קצב דגימת ADC | 8–8.33 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | UC-SF02 eli-m-61512969cd013613a343ff7f | UC-SF15 eli-m-7f9a0a26aad65253b9d56557 | UC-SF15 / UC-SF22 eli-m-cb4a28b0b46ff7c2170f7572 | UC-SF22 eli-m-eda1ae10c621e94ab4a13171 |
|---|---|---|---|---|
| טמפרטורת עבודה | -20–120 °C | -20–180 °C | -20–180 °C | -20–180 °C |
| דרגת אטימות IP | ip65 | ip65 | ip65 | ip65 |
| טמפרטורת אחסון | -40–85 °C | -40–85 °C | -40–85 °C | -40–85 °C |
| תחום ספקטרלי | 8000–14000 nm | 8000–14000 nm | 8000–14000 nm | 8000–14000 nm |
| מקדם פליטה | 0.1–1.1 | 0.1–1.1 | 0.1–1.1 | 0.1–1.1 |
| טווח טמפרטורה נמדדת | -50–600 °C | -50–600 °C | -50–900 °C | -50–1000 °C |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 | Analog 0-10V | Analog 0-10V | 4-20mA |
| יחס מרחק לקוטר כתם במדידה תרמית | 2:1 | 15:1 | לא צוין | 22:1 |
| קצב דגימת ADC | 8 samples/s | 8.33 samples/s | 8.33 samples/s | 8 samples/s |
| ממשקים מובנים | usb | ethernet | profinet | ethernet_ip |
| שגיאת טמפרטורה מוחלטת | 1 K | 1 K | 1 K | 1 K |
| זמן תגובה | 0.12 s | 0.12 s | 0.12 s | 0.12 s |
| חזרתיות טמפרטורה ביחס לקריאה | 0.5 % | 0.5 % | 0.5 % | 0.5 % |
| צריכת זרם | 150 mA | 150 mA | 150 mA | 150 mA |
| מתח הזנה | 5–36 V | 5–36 V | 5–36 V | 5–36 V |
| מקדם העברה | 0.1–1.1 | 0.1–1.1 | 0.1–1.1 | 0.1–1.1 |
| לחות יחסית | 10–95 %RH | 10–95 %RH | 10–95 %RH | 10–95 %RH |
| דיוק ביחס לקריאת טמפרטורה | 1 % | 1 % | 1 % | 1 % |
| חזרתיות טמפרטורה | 0.5 K | 0.5 K | 0.5 K | 0.5 K |
| רגישות תרמית NETD | 50 mK | 50 mK | 50 mK | 50 mK |
| בסיס קצב הדגימה | לא צוין | 120 ms 0-90% response time (8.33 Hz equivalent) | 120 ms 0-90% response time (8.33 Hz equivalent) | לא צוין |
| בסיס הגדרת לינאריות | לא צוין | Micro-Epsilon specifies system accuracy, repeatability and NETD; a separate linearity error is not published. | Micro-Epsilon specifies system accuracy, repeatability and NETD; a separate linearity error is not published. | לא צוין |
| נתון טכני לפי גודל ובסיס במקור | לא צוין | -50 to +600 C for UC-SF15; 15:1 optics; ±0.5% or ±0.5 C repeatability; 50 mK NETD. | -50 to +1000 C depending on selected UC optical head | לא צוין |
| יחס מרחק לקוטר כתם תרמי | לא צוין | לא צוין | 22 | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — UC-SF02 (נפתח בלשונית חדשה) | PDF — UC-SF15 / UC-SF22 (נפתח בלשונית חדשה) | PDF — UC-SF22 (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

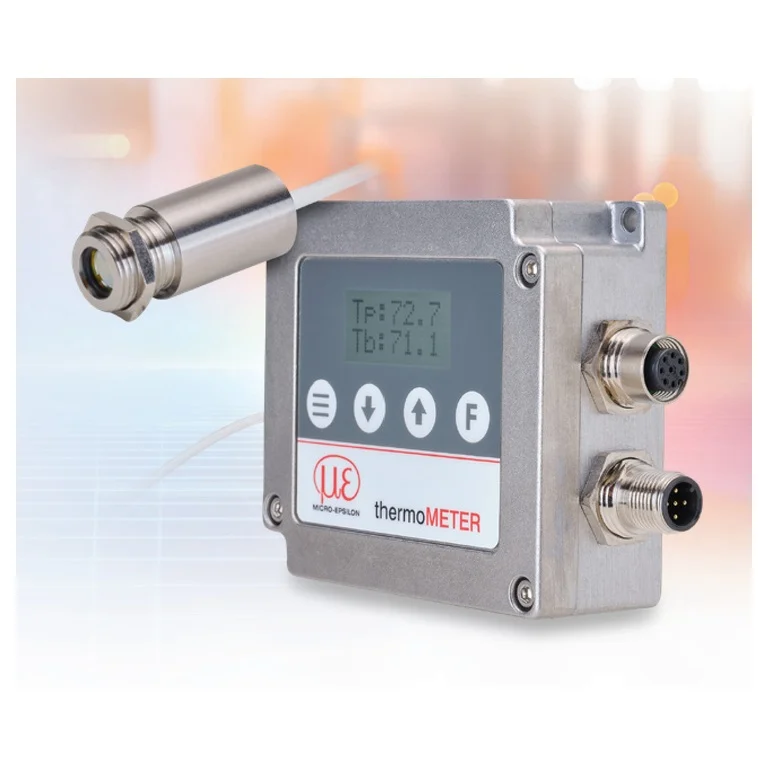

לא. הבקר כולל מקשים וצג דו־שורי להגדרה מקומית. ניתן להשתמש גם ב־sensorTOOL להגדרה ממחשב.
לא. SF02 ו־SF15 מודדים −50 עד +600°C; SF22 עד 900°C, עם הרחבה אופציונלית ל־1000°C. סביבת הראש היא עד 120°C ב־SF02 ועד 180°C ב־SF15/SF22; סביבת הבקר עד 80°C.
RS485 מובנה, אך Ethernet, EtherCAT, PROFINET ו־EtherNet/IP דורשים מודול ממשק מתאים. גם USB דורש כבל או מתאם ייעודי.
מתאימים את SF02, SF15 או SF22 למרחק ולגודל המטרה לפי טבלת מרחק־כתם. עדשת Close Focus משנה את הגאומטריה, ולכן יש להשתמש בטבלת האופטיקה המתאימה.
הטבלה מציינת ±1% או ±1°C, הגדול מביניהם, לטמפרטורת מטרה מעל 0°C, סביבה 24±2°C ו־ε=1. אין להפריד את המספר מתנאי המדידה.
