מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-U10F — capacity: 11.2 klbf, 28.1 klbf, 56.2 klbf, 112 klbf, 281 klbf; output_signal: mV/V (passive strain gauge), IO-Link; height_without_accessories: 1.75 in, 2.5 in, 3.5 in, 5 in; diameter_without_cable_or_plug: 15.3543 in, 6.059043 in, 7.999984 in, 10.98423 in; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| ממשקים מובנים | io_link |
|---|---|
| טווח כוח | 0–1250000 N |
| קצב דגימת ADC | 40000 samples/s |
| כוח נומינלי | 50000–1250000 N |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-U10F/1.25MN eli-m-789ce86268a073224f7fce65 | 1-U10F/125KN eli-m-16e76ff93697aaf80f99e56b | 1-U10F/250KN eli-m-1e9b05db27100b6e0325ec71 | 1-U10F/500KN eli-m-d224d6ec1f086509b2828bd5 | 1-U10F/50KN eli-m-cbc4c288b07f545d3822fa91 | K-U10F · 1.25 MN eli-m-bed28980a9d0174951c45b8a | K-U10F · 125 kN eli-m-4af6535a6e280c308c40f172 | K-U10F · 250 kN eli-m-cba79bcdebaf1869010c3aa9 | K-U10F · 50 kN eli-m-da687898c9a8031efc1dd297 | K-U10F · 500 kN eli-m-aa72bb4f655fe3c8b21ec8d6 | U10F-1250kN eli-m-c4d5a4abb9307d19bb558223 | U10F-125kN eli-m-df475d2c32745f2aad25a823 | U10F-250kN eli-m-9f77dc6efa676b95e69f27c0 | U10F-500kN eli-m-ff695ae359ae67f6db83a9b9 | U10F-50kN eli-m-4a108db9b95c08d68f1f8de0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethercat | ethernet | ethernet | ethernet |
| טווח כוח | 0–1250000 N | 0–125000 N | 0–250000 N | 0–500000 N | 0–50000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -1250000–1250000 N | -125000–125000 N | -250000–250000 N | -500000–500000 N | -50000–50000 N |
| קצב דגימת ADC | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 450 samples/s | 19200 samples/s | 450 samples/s | 40000 samples/s | 40000 samples/s |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | DMP41 selectable result rate, intended for reference and calibration measurements | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements | DMP41 selectable result rate, intended for reference and calibration measurements | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | Digital I/O | Digital I/O | Digital I/O | Digital I/O | Analog 0-10V |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 281 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 5 in; Diameter (without cable or plug): 15.3543 in | Maximum capacity (nominal load): 28.1 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.75 in; Diameter (without cable or plug): 6.059043 in | Maximum capacity (nominal load): 56.2 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.5 in; Diameter (without cable or plug): 7.999984 in | Maximum capacity (nominal load): 112 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 3.5 in; Diameter (without cable or plug): 10.98423 in | Maximum capacity (nominal load): 11.2 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.75 in; Diameter (without cable or plug): 6.059043 in | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 1250 kN rated capacity = 1,250 kN (127.4645 t mass equivalent at standard gravity); compression and tension | 125 kN rated capacity = 125 kN (12.7465 t mass equivalent at standard gravity); compression and tension | 250 kN rated capacity = 250 kN (25.4929 t mass equivalent at standard gravity); compression and tension | 500 kN rated capacity = 500 kN (50.9858 t mass equivalent at standard gravity); compression and tension | 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression and tension |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| יציאת חיישן לחץ | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | mV/V (passive strain gauge) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 1.25 MN nominal force capacity | 125 kN nominal force capacity | 250 kN nominal force capacity | 50 kN nominal force capacity | 500 kN nominal force capacity | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 1250000 N | 125000 N | 250000 N | 50000 N | 500000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-U10F · 1.25 MN (נפתח בלשונית חדשה) | PDF — K-U10F · 125 kN (נפתח בלשונית חדשה) | PDF — K-U10F · 250 kN (נפתח בלשונית חדשה) | PDF — K-U10F · 50 kN (נפתח בלשונית חדשה) | PDF — K-U10F · 500 kN (נפתח בלשונית חדשה) |
אביזרים תואמים
כבלים
- K-CAB-F-B eli-m-77598bb679b1cefd06e0eb15 רק לתצורה configuration-1a23b6e5c3190fb98cd41f04 (K-U10F · 1.25 MN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; רק לשקע מתמר SG פסיבי מהרשימה; כבל יצוק K/V ו־VAIO או IO-Link בעל 4 פינים אינם תואמים. יש לבחור קצה מגבר ולבדוק דיוק בתדר הנושא, תאימות אלקטרומגנטית וכיול לפי אורך הכבל.; 0131: רדיוס נייח/דינמי 22/50 מ״מ, מינוס 50 עד 80 מעלות, 280 אוהם לק״מ; לדיוק גבוה ייתכן צורך בתדר נושא נמוך ובטמפרטורה יציבה. 0157: 37/75 מ״מ, מינוס 50 עד 85 מעלות, 78 אוהם לק״מ. 139B: 75 מ״מ נייח, אינו לשרשרת כבלים; מינוס 30 עד 70 מעלות נייח ומינוס 5 עד 50 בתנועה; אינו תואם לקצוות P/M.; האטימות תלויה בשקע המתמר, באטם ובנעילת המחבר בפועל; דירוג IP כללי של מחבר אינו דירוג המכלול המותקן.
- K-CAB-F-L eli-m-da3a2435c758af1a6a732a76 רק לתצורה configuration-1a23b6e5c3190fb98cd41f04 (K-U10F · 1.25 MN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; רק לשקע מתמר SG פסיבי מהרשימה; כבל יצוק K/V ו־VAIO או IO-Link בעל 4 פינים אינם תואמים. יש לבחור קצה מגבר ולבדוק דיוק בתדר הנושא, תאימות אלקטרומגנטית וכיול לפי אורך הכבל.; 0131: רדיוס נייח/דינמי 22/50 מ״מ, מינוס 50 עד 80 מעלות, 280 אוהם לק״מ; לדיוק גבוה ייתכן צורך בתדר נושא נמוך ובטמפרטורה יציבה. 0157: 37/75 מ״מ, מינוס 50 עד 85 מעלות, 78 אוהם לק״מ. 139B: 75 מ״מ נייח, אינו לשרשרת כבלים; מינוס 30 עד 70 מעלות נייח ומינוס 5 עד 50 בתנועה; אינו תואם לקצוות P/M.; האטימות תלויה בשקע המתמר, באטם ובנעילת המחבר בפועל; דירוג IP כללי של מחבר אינו דירוג המכלול המותקן.
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
כן. U10F מיועד לכוחות לחיצה ומתיחה ולמדידות סטטיות ודינמיות. יש לשמור על מגבלות העומס של התצורה שנבחרה.

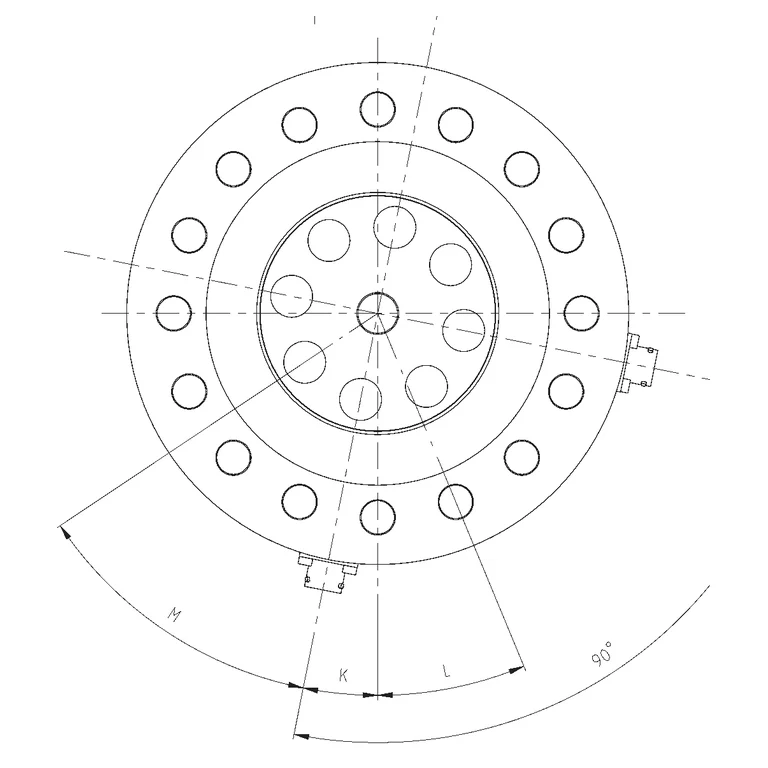

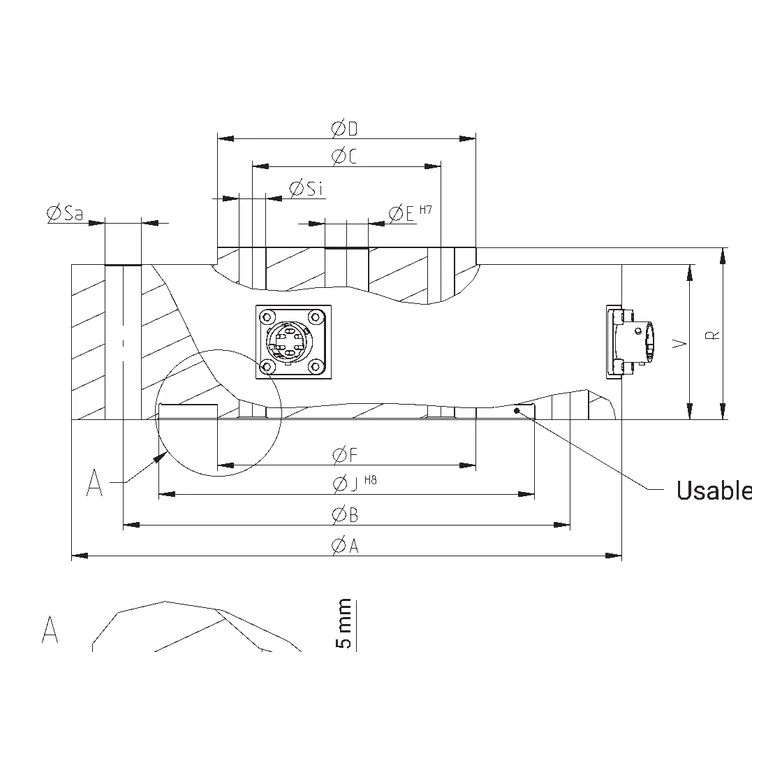

ל־U10F חיבורי אוגן בשני הצדדים. היצרן מציע ערכות ברגים להתקנה; בוחרים אותן ואת הוראות ההידוק לפי הדגם.
לא. היצרן מציין לינאריות של 0.035%–0.05%, בהתאם לקיבולת. יש להשוות את הדגם המדויק.
גיליון הנתונים מציג אפשרות למגבר מובנה עם IO-Link, לצד גרסאות פסיביות בעלות יציאת mV/V.
לא. לגרסה הפסיבית מתועד חיבור גשר עם מוליכי עירור, אות ו־Sense. בגרסת VAIO מתועד מחבר IO-Link Class A עם הזנה ונתונים. בוחרים כבל וכניסה לפי הגרסה שהוזמנה, ולא לפי שם הסדרה בלבד.
