U2B כוח

U2B — חיישנים ומכשירי מדידה של HBK בתחום כוח.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
לאתר של HBK (נפתח בלשונית חדשה)

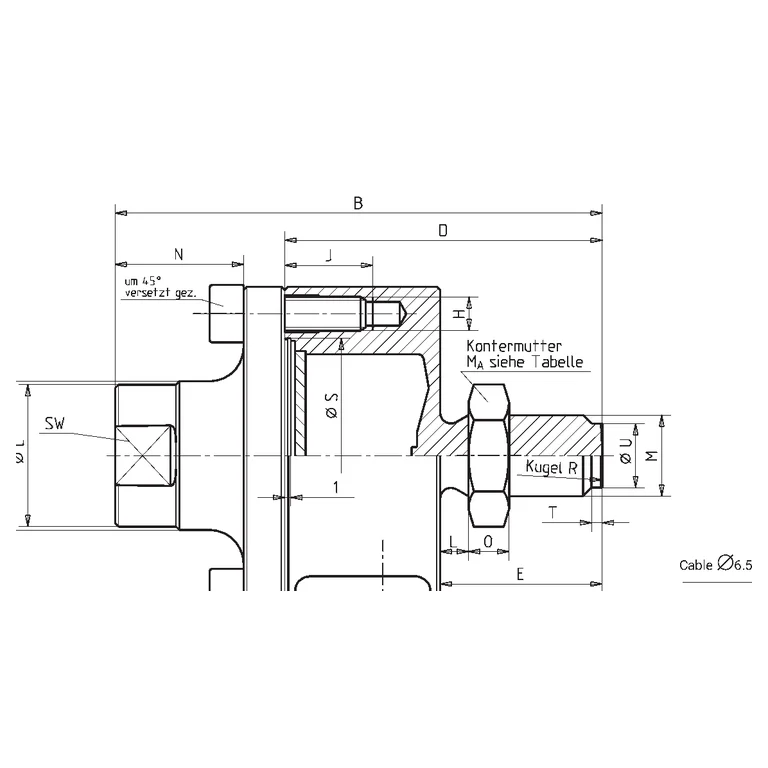

תצלום רשמי מייצג מתוך מפרט U2B — הדוגמה מסומנת 20 kN עם מפרק כדורי; פרטי הדגם שנבחר עשויים להיות שונים

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

מפרט טכני עבור U2B
אפשרויות הזמנה ותלויות K-U2B- — capacity: 112 lbf, 225 lbf, 450 lbf, 1.12 klbf, 2.25 klbf, 4.5 klbf, 11.2 klbf, 22.5 klbf, 45 klbf; output_signal: mV/V (passive strain gauge), Voltage (0…10V), Current (4-20mA), IO-Link; height_without_accessories: 2.83 in, 4.41 in, 5.55 in, 7.76 in, 9.13 in; diameter_without_cable_or_plug: 5.31495 in, 1.9685 in, 6.10235 in, 3.5433 in, 3.937 in; constraints: []

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של U2B
דרגת אטימות IP ip67
טווח כוח 0–20000 N
ממשקים מובנים io_link
טמפרטורת עבודה -30–85 °C
כוח נומינלי 500–200000 N
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של U2B לפי פרמטר
פרמטר 1-U2B/100KN eli-m-276a703ed2b85137f2b95244 1-U2B/10KN eli-m-f678165be6e6d8682d4e3c03 1-U2B/1KN eli-m-a2c4bdbddd2a1e67a4f9b2d1 1-U2B/200KN eli-m-f424077222d94abc69e1415b 1-U2B/20KN eli-m-590fc579e1a34246aecfccf0 1-U2B/2KN eli-m-78e9c0498de255c47d75c265 1-U2B/500N eli-m-1bf15fda437ff0be7f956c1c 1-U2B/50KN eli-m-7ca21d833cf790ce4a6715d0 1-U2B/5KN eli-m-6f8639ebe633599b7a244839 K-U2B- · 1 kN eli-m-d4bc296d781b82932bb4cc3b K-U2B- · 10 kN eli-m-d337bcef9b4cf567ec8413b4 K-U2B- · 100 kN eli-m-2edd8bf6fa0a01503366f630 K-U2B- · 2 kN eli-m-d91cffa3aba944f973e3de1c K-U2B- · 20 kN eli-m-951e3bd3e6c2392b93548871 K-U2B- · 200 kN eli-m-dd1d84af5d4c54fa7a66dc74 K-U2B- · 5 kN eli-m-0c6797ae8f1dfeadb42e0f42 K-U2B- · 50 kN eli-m-34df4ae40b755c5b99996c8f K-U2B- · 500 N eli-m-df2dbb2d29574d97b59d50d1 U2B-0p5kN eli-m-3e19a27a3e60b08655cc0fea U2B-100kN eli-m-43213930a40c2500c53c1fb6 U2B-10kN eli-m-a81a15e30d3cc5f7851b2f26 U2B-1kN eli-m-56c6918a54778c1a7e419db2 U2B-200kN eli-m-0cb73db68d470019d409949c U2B-20kN eli-m-b2cd42c4d56d3ba05bfa799d U2B-2kN eli-m-bf9af61fe40aa55ecab5a70e U2B-50kN eli-m-586e632b67076fab80e1226c U2B-5kN eli-m-6192aab0c1ba66a502415c55
דרגת אטימות IP ip67 ip67 ip67 ip67 ip67 ip67 ip67 ip67 ip67 לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ip67 ip67 ip67 ip67 ip67 ip67 ip67 ip67 ip67
טווח כוח 0–100000 N -10000–10000 N 0–1000 N 0–200000 N 0–20000 N 0–2000 N -500–500 N 0–50000 N 0–5000 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין -500–500 N -100000–100000 N -10000–10000 N -1000–1000 N -200000–200000 N -20000–20000 N -2000–2000 N -50000–50000 N -5000–5000 N
ממשקים מובנים לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ethercat ethercat ethercat ethercat ethercat io_link ethercat io_link io_link
טמפרטורת עבודה -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C -30–85 °C
בסיס הגדרת לינאריות No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
יציאת חיישן לחץ mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
טווח כוח לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
פרטי ממשק ואות לפי המקור Unknown Unknown Unknown Unknown Unknown Unknown Unknown Unknown Unknown לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
בסיס הגדרת חזרתיות Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
נתון טכני לפי גודל ובסיס במקור Maximum capacity (nominal load): 22.5 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 7.76 in; Diameter (without cable or plug): 5.31495 in Maximum capacity (nominal load): 2.25 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.83 in; Diameter (without cable or plug): 1.9685 in Maximum capacity (nominal load): 225 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.83 in; Diameter (without cable or plug): 1.9685 in Maximum capacity (nominal load): 44.5 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 9.13 in; Diameter (without cable or plug): 6.10235 in Maximum capacity (nominal load): 4.5 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 4.41 in; Diameter (without cable or plug): 3.5433 in Maximum capacity (nominal load): 450 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.83 in; Diameter (without cable or plug): 1.9685 in Maximum capacity (nominal load): 112 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.83 in; Diameter (without cable or plug): 1.9685 in Maximum capacity (nominal load): 11.2 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 5.55 in; Diameter (without cable or plug): 3.937 in Maximum capacity (nominal load): 1.12 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.83 in; Diameter (without cable or plug): 1.9685 in לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0.5 kN rated capacity = 500 N (50.9858 kg mass equivalent at standard gravity); compression and tension 100 kN rated capacity = 100 kN (10.1972 t mass equivalent at standard gravity); compression and tension 10 kN rated capacity = 10 kN (1.0197 t mass equivalent at standard gravity); compression and tension 1 kN rated capacity = 1 kN (101.9716 kg mass equivalent at standard gravity); compression and tension 200 kN rated capacity = 200 kN (20.3943 t mass equivalent at standard gravity); compression and tension 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression and tension 2 kN rated capacity = 2 kN (203.9432 kg mass equivalent at standard gravity); compression and tension 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression and tension 5 kN rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression and tension
בסיס קצב הדגימה The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz
מגבלת קצב בגלל קריאת המערכת True True True True True True True True True לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
אפשרויות שנבחרו בתצורה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1 kN nominal force capacity 10 kN nominal force capacity 100 kN nominal force capacity 2 kN nominal force capacity 20 kN nominal force capacity 200 kN nominal force capacity 5 kN nominal force capacity 50 kN nominal force capacity 500 N nominal force capacity לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
כוח נומינלי לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1000 N 10000 N 100000 N 2000 N 20000 N 200000 N 5000 N 50000 N 500 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
דיוק (% FSO) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 %
קצב דגימת ADC לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — K-U2B- · 1 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 10 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 100 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 2 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 20 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 200 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 5 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 50 kN (נפתח בלשונית חדשה) PDF — K-U2B- · 500 N (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏‎U2B‎ מודד כוחות לחיצה ומתיחה, במדידות סטטיות ודינמיות, באמצעות עקרון מדי עיבור.

‏לא. לצד גרסאות פסיביות קיימות גרסאות עם מגבר מובנה ויציאת מתח או זרם. יש לבחור את הגרסה לפי שרשרת המדידה.

‏היצרן מציין ‎IP67‎ ומבנה מפלדת אל־חלד עבור ‎U2B.‎

‏זהו רוחב הפס של המגבר המובנה, ולא קצב דגימה של ממיר ‎ADC.‎

‏הפיצוי מפחית את השפעתם של כוחות צד ומומנטי כפיפה על תוצאת הכוח. הוא אינו מבטל את מגבלות העומס המכני; עדיין מתכננים את הכנסת הכוח לפי הוראות ההתקנה והקיבולת שנבחרה.
