מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | -100000–100000 N |
|---|---|
| קצב דגימת ADC | 450–40000 samples/s |

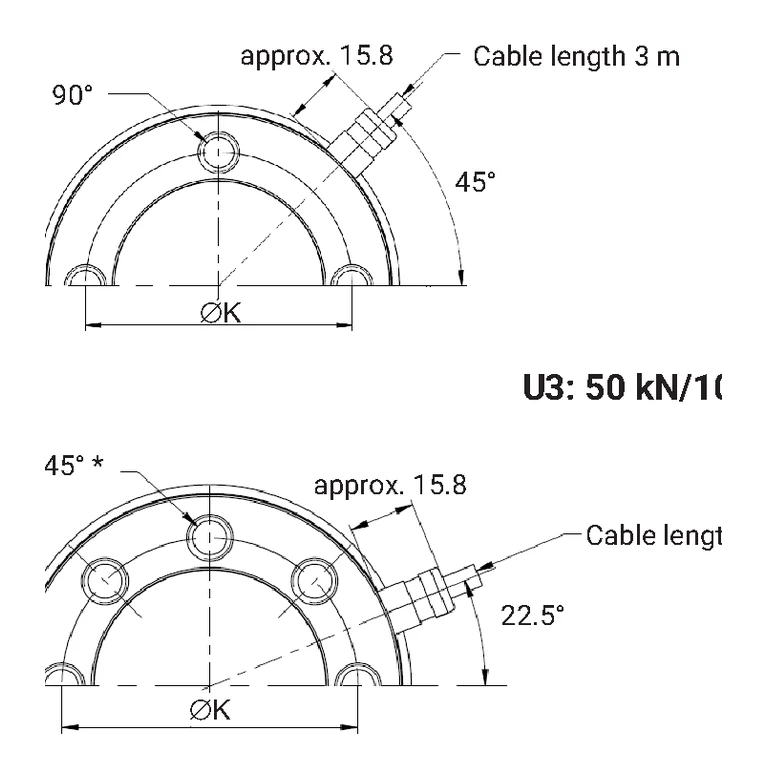

הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-U3/0.5KN eli-m-3feb86fadb96ec2bee8b878c | 1-U3/100KN eli-m-ca3e14821a472e891210cf31 | 1-U3/10KN eli-m-6f4ca97372636743cfcd846b | 1-U3/1KN eli-m-8b62be5db304ddf1b28fefb2 | 1-U3/20KN eli-m-9034e2de73991ef6e4d2096f | 1-U3/2KN eli-m-a516d9e34c0dfe0a856f8da7 | 1-U3/50KN eli-m-54f47997acaeca3445755ee8 | 1-U3/5KN eli-m-462b1ba23e018061c0a4f160 | U3-0p5kN eli-m-859b4fadcaa30f9b4f996ea6 | U3-100kN eli-m-38b4724dbbe6d1e4a9500e4a | U3-10kN eli-m-714f9a56abd127b60fcb3315 | U3-1kN eli-m-9de3e010857b0401192ce4b8 | U3-20kN eli-m-ef7c9d1edb266af4d6d5bb4d | U3-2kN eli-m-02424cf43bcbd0a09b7a65a3 | U3-50kN eli-m-45583ab0c8ad0e8b1e44d4b0 | U3-5kN eli-m-44d604719294762bef733dab |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 1.12 klbf; Height (without accessories): 1.85 in; Diameter (without cable or plug): 2.12598 in | Maximum capacity (nominal load): 22.5 klbf; Height (without accessories): 2.83 in; Diameter (without cable or plug): 3.74015 in | Maximum capacity (nominal load): 2.25 klbf; Height (without accessories): 1.85 in; Diameter (without cable or plug): 2.12598 in | Maximum capacity (nominal load): 225 lbf; Height (without accessories): 1.85 in; Diameter (without cable or plug): 2.12598 in | Maximum capacity (nominal load): 4.5 klbf; Height (without accessories): 2.83 in; Diameter (without cable or plug): 3.74015 in | Maximum capacity (nominal load): 450 lbf; Height (without accessories): 1.85 in; Diameter (without cable or plug): 2.12598 in | Maximum capacity (nominal load): 11.2 klbf; Height (without accessories): 2.83 in; Diameter (without cable or plug): 3.74015 in | Maximum capacity (nominal load): 1.12 klbf; Height (without accessories): 1.85 in; Diameter (without cable or plug): 2.12598 in | 0.5 kN rated capacity = 500 N (50.9858 kg mass equivalent at standard gravity); compression and tension | 100 kN rated capacity = 100 kN (10.1972 t mass equivalent at standard gravity); compression and tension | 10 kN rated capacity = 10 kN (1.0197 t mass equivalent at standard gravity); compression and tension | 1 kN rated capacity = 1 kN (101.9716 kg mass equivalent at standard gravity); compression and tension | 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression and tension | 2 kN rated capacity = 2 kN (203.9432 kg mass equivalent at standard gravity); compression and tension | 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression and tension | 5 kN rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression and tension |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | RS422 / RS485 | RS422 / RS485 | Analog 0-10V | Analog 0-10V | Digital I/O | Digital I/O | Analog 0-10V | RS422 / RS485 |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | 0–500 N | 0–100000 N | 0–10000 N | 0–1000 N | 0–20000 N | 0–2000 N | 0–50000 N | 0–5000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -500–500 N | -100000–100000 N | -10000–10000 N | -1000–1000 N | -20000–20000 N | -2000–2000 N | -50000–50000 N | -5000–5000 N |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethernet | profinet | ethernet | ethernet | profinet | ethernet | ethernet |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 450 samples/s | 19200 samples/s | 40000 samples/s | 40000 samples/s | 450 samples/s | 450 samples/s | 19200 samples/s | 40000 samples/s |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.2 % | 0.2 % | 0.2 % | 0.2 % | 0.2 % | 0.2 % | 0.2 % | 0.2 % |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

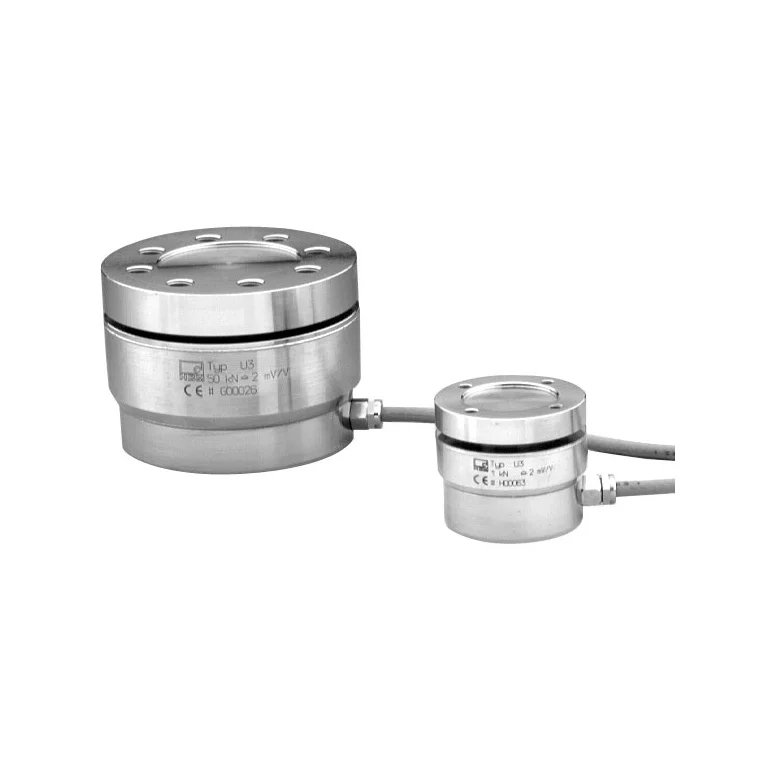

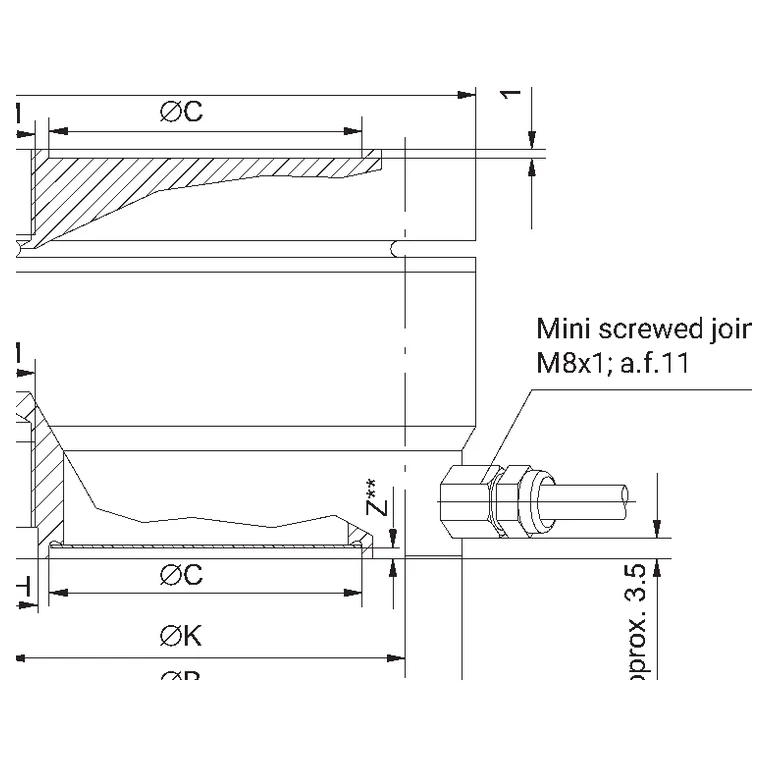

כן. HBM מגדירה את U3 למדידת מתיחה ולחיצה, עם חיבורי אוגן בשני הצדדים. יש להתאים את הכוח הנקוב ואת אופן ההתקנה לדגם הנבחר.
לא. מגבלת הכוח הרוחבי הסטטי משתנה עם הכוח הנקוב: בטבלת HBM היא 100% מהכוח הנקוב בדגמי 0.5–20 kN, 80% ב־50 kN ו־50% ב־100 kN. לכן יש לבדוק את הדגם המדויק.
הטבלה מציינת יציאה נומינלית 2 mV/V וחיבור שישה חוטים. נדרש מגבר מדי עיבור עם הזנה וחיבור מתאימים, ולא כניסת מתח תעשייתית בלבד.
בטבלה מצוין IP65 לפי DIN EN 60529. גוף נירוסטה אינו סיבה להעלות את הדירוג ל־IP67 או IP68.
יש לקרוא את השורות הנפרדות בטבלה. היצרן מפריד בין סטיית לינאריות בלחיצה ובמתיחה, ובין קבוצות קיבולת. Accuracy class 0.2 אינו תחליף לכל אחת מההגדרות.
