U93A כוח

U93A — חיישנים ומכשירי מדידה של HBK בתחום כוח.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הסדרה באתר HBK (נפתח בלשונית חדשה)

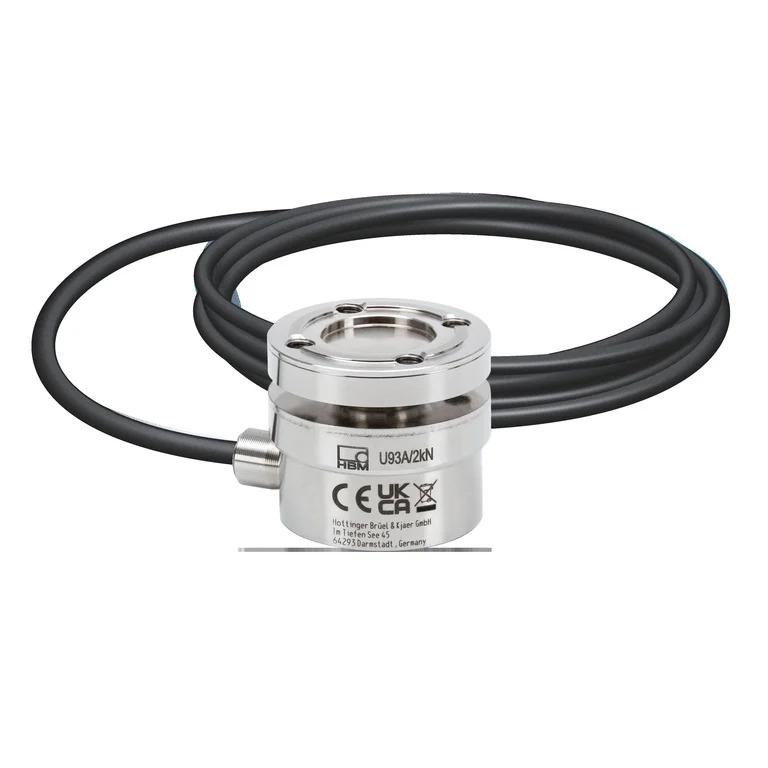

תצלום רשמי מייצג מתוך מפרט U93A — הדוגמה מסומנת 2 kN; צורת החיבור והמידות משתנות בין טווחי הכוח

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

מפרט טכני עבור U93A
אפשרויות הזמנה ותלויות K-U93A — capacity: 224.81 lbf, 449.62 lbf, 1124.04 lbf, 2248.09 lbf, 4496.18 lbf, 11240.05 lbf; output_signal: mV/V (passive strain gauge), Current (4-20mA), Voltage (0…10V), IO-Link; height_without_accessories: 1.89 in, 1.2 in; diameter_without_cable_or_plug: 1.65 in, 1.02 in; constraints: []

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של U93A
ממשקים מובנים io_link
טווח כוח 0–50000 N
כוח נומינלי 1000–50000 N
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של U93A לפי פרמטר
פרמטר 1-U93A/10KN eli-m-61b62d3b4b6239c614cc1b9a 1-U93A/1KN eli-m-0e8f12949e52c6027f28959e 1-U93A/20KN eli-m-6db20ef3757c0efcaff355e9 1-U93A/2KN eli-m-ce069b1530b5cf1682cf7156 1-U93A/50KN eli-m-df75fc61e0067f8b4bbd7e52 1-U93A/5KN eli-m-febfdaa607f627c36b5854ef K-U93A · 1 kN eli-m-0744386ceeeecd1ecbd3f512 K-U93A · 10 kN eli-m-c7051e9203e50f1139fe87ad K-U93A · 2 kN eli-m-3b89f40358fb1dec77e4434f K-U93A · 20 kN eli-m-44e54a7177340463dd3b3151 K-U93A · 5 kN eli-m-8fe192de46b21635600aeb7e K-U93A · 50 kN eli-m-e060f5f4894c4dd7cb5da863 U93A-10kN eli-m-5ca72781979c587dd3063ba5 U93A-1kN eli-m-ed973d9486806ffa8e9d68f2 U93A-20kN eli-m-1aeea0fbe4f7ff576cc1f89c U93A-2kN eli-m-dbc36f1fc10de550ddbdd475 U93A-50kN eli-m-d4433fc9591c90c538edeabf U93A-5kN eli-m-43982aab0b82fa3db7e4c398
ממשקים מובנים לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין io_link io_link ethercat ethernet ethernet profinet
טווח כוח 0–10000 N 0–1000 N 0–20000 N 0–2000 N 0–50000 N 0–5000 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין -10000–10000 N -1000–1000 N -20000–20000 N -2000–2000 N -50000–50000 N -5000–5000 N
טווח כוח לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
מגבלת קצב בגלל קריאת המערכת True True True True True True לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
נתון טכני לפי גודל ובסיס במקור Maximum capacity (nominal load): 2248.1 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.2 in; Diameter (without cable or plug): 1.02 in Maximum capacity (nominal load): 224.81 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.2 in; Diameter (without cable or plug): 1.02 in Maximum capacity (nominal load): 1124.04 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.89 in; Diameter (without cable or plug): 1.65 in Maximum capacity (nominal load): 449.62 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.2 in; Diameter (without cable or plug): 1.02 in Maximum capacity (nominal load): 11240.45 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.89 in; Diameter (without cable or plug): 1.65 in Maximum capacity (nominal load): 1124.04 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.2 in; Diameter (without cable or plug): 1.02 in לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 10 kN rated capacity = 10 kN (1.0197 t mass equivalent at standard gravity); compression and tension 1 kN rated capacity = 1 kN (101.9716 kg mass equivalent at standard gravity); compression and tension 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression and tension 2 kN rated capacity = 2 kN (203.9432 kg mass equivalent at standard gravity); compression and tension 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression and tension 5 kN rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression and tension
בסיס קצב הדגימה The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz 0.9 ms minimum IO-Link process-data cycle; the sensor electronics sample internally at 40 kHz
בסיס הגדרת לינאריות No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
יציאת חיישן לחץ mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
פרטי ממשק ואות לפי המקור Unknown Unknown Unknown Unknown Unknown Unknown לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
בסיס הגדרת חזרתיות Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
אפשרויות שנבחרו בתצורה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1 kN nominal force capacity 10 kN nominal force capacity 2 kN nominal force capacity 20 kN nominal force capacity 5 kN nominal force capacity 50 kN nominal force capacity לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
כוח נומינלי לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1000 N 10000 N 2000 N 20000 N 5000 N 50000 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
קצב דגימת ADC לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s 1111 samples/s
דיוק (% FSO) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 %
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — K-U93A · 1 kN (נפתח בלשונית חדשה) PDF — K-U93A · 10 kN (נפתח בלשונית חדשה) PDF — K-U93A · 2 kN (נפתח בלשונית חדשה) PDF — K-U93A · 20 kN (נפתח בלשונית חדשה) PDF — K-U93A · 5 kN (נפתח בלשונית חדשה) PDF — K-U93A · 50 kN (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏‎U93A‎ מיועד למדידת כוח צירי במתיחה ובלחיצה, גם בעומס מתחלף. ההתקנה נעשית באמצעות אוגני החיבור בשני צדי המתמר ובהתאם להוראות ‎HBM.‎

‏בגיליון הנתונים של ‎HBM‎ מצוין ‎IP68‎ בתנאי בדיקה של עומק מים ‎1‎ מטר למשך ‎100‎ שעות. אין להסיק מכך התאמה לכל עומק, משך או תנאי התקנה אחר.

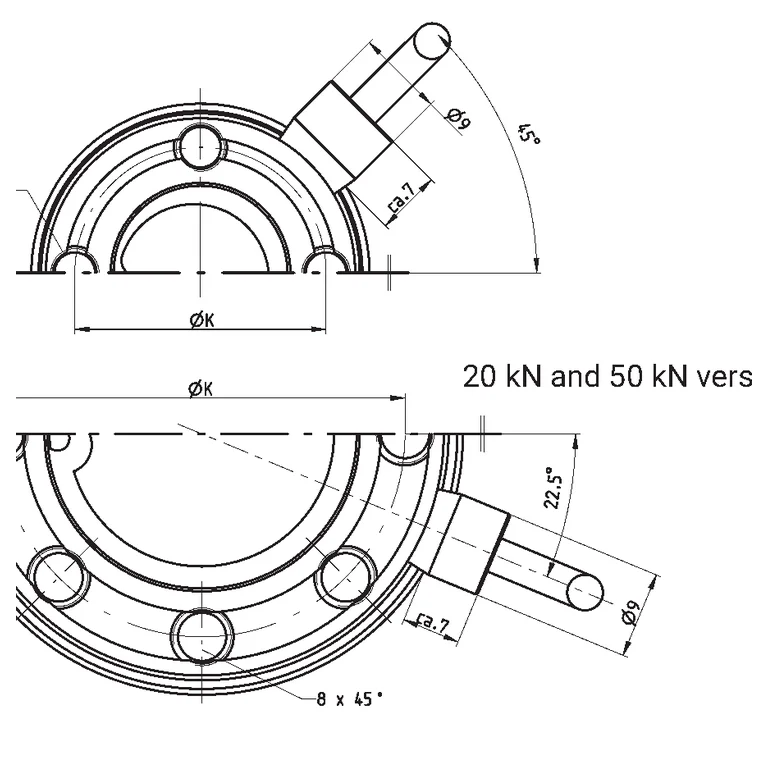

‏לא. השרטוט מבחין בין קבוצת ‎1–10 kN‎ לבין קבוצת ‎20–50 kN.‎ את התושבת והברגים בוחרים לפי הקבוצה והקיבולת המדויקות.

‏לא. המגבר הקבוע ויציאות ‎4–20 mA,‎‏ ‎0–10 V‎ או ‎IO-Link‎ מוצעים לפי הזמנה. יש לקשור את היציאה לקוד התצורה שנבחרה.

‏זו דרגת דיוק של המתמר, ולא הצהרה שכל שרשרת מדידה מותקנת תיתן אותה אי־ודאות. בוחרים גם מגבר ואביזרי העמסת כוח המתאימים לתצורה.
