U9C כוח

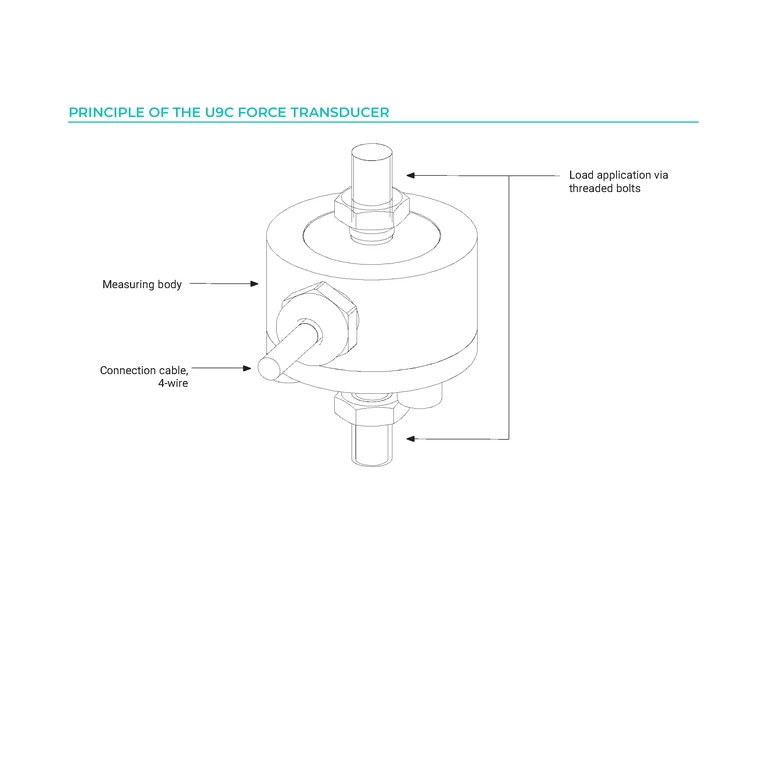

U9C — חיישנים ומכשירי מדידה של HBK בתחום כוח.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר HBK (נפתח בלשונית חדשה)

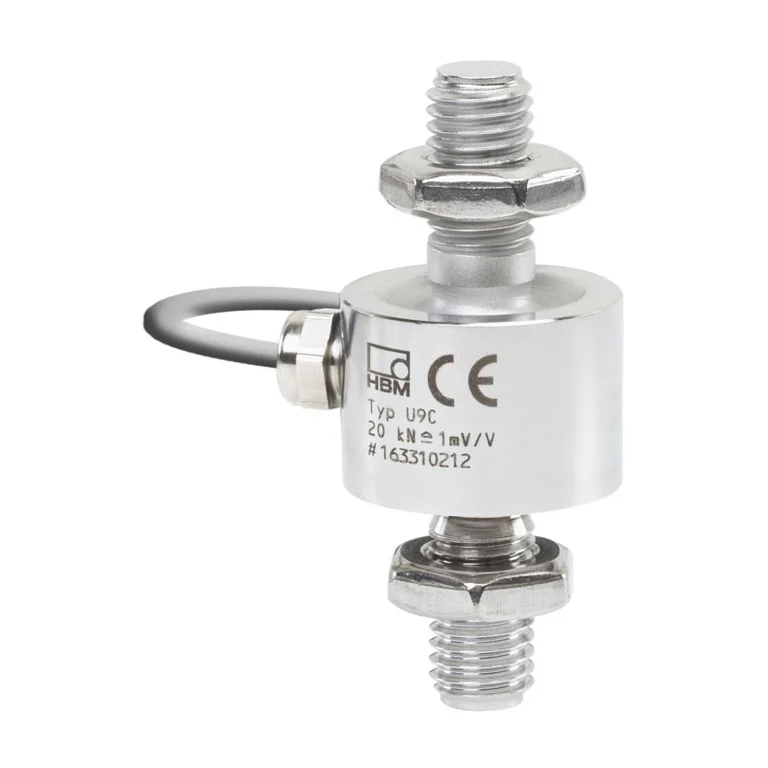

תצלום מוצר רשמי לדוגמה מתוך גיליון HBK, המסומן 20 kN; הסימון אינו מציין את קיבולת הדגם שנבחר

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

מפרט טכני עבור U9C
אפשרויות הזמנה ותלויות K-U9C — capacity: 50 N, 100 N, 200 N, 0.5 kN, 1 kN, 2 kN, 5 kN, 10 kN, 20 kN, 50 kN; cable_length: 1.5 m, 3 m, 5 m, 6 m, 7 m, 12 m; output: mV/V, 0…10 V, 4…20 mA, IO-Link, VA1, VA2, VAIO; connector: Y, F, Q, N, M, M12; teds: Not selected, T; mechanical_interface: Both sides central external thread; constraints: [{"when": {"output": ["VA1", "VA2", "VAIO"]}, "allow": {"cable_length": ["1.5 m", "3 m"]}, "reason": "HBK limits inline-amplifier variants to the documented short cable lengths."}, {"when": {"teds": "T"}, "deny": {"connector": "M12", "output": ["VA1", "VA2", "VAIO"]}, "reason": "TEDS is available with plug variants, not free-end/M12 or inline-amplifier variants."}]

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של U9C
טווח כוח 0–5000 N
ממשקים מובנים io_link
כוח נומינלי 50–50000 N
קצב דגימת ADC 450–40000 samples/s
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של U9C לפי פרמטר
פרמטר 1-U9C/0.5KN eli-m-431f49aa51b6ea9a4a8e1488 1-U9C/100N eli-m-dc76c0f5cb191212696b55d3 1-U9C/10KN eli-m-6c87d481887ca26f0012d1b0 1-U9C/1KN eli-m-097117886765b65ffc2ac5a1 1-U9C/200N eli-m-6bf3f73b62484f454289a6be 1-U9C/20KN eli-m-80a1f12681549938c9cd5d12 1-U9C/2KN eli-m-99589c537b3cf03322a49d35 1-U9C/50KN eli-m-1173bb1f7fa2ea3302117db0 1-U9C/50N eli-m-49969177a6bd31bdc4c7a78e 1-U9C/5KN eli-m-14953ab190eaa6656be70dab K-U9C · 1 kN eli-m-e38bbba5d013c1d01b81c1fb K-U9C · 10 kN eli-m-3ee420b46b4a43a00f66b668 K-U9C · 100 N eli-m-5561bf13215a6b878bbc5415 K-U9C · 2 kN eli-m-74bd57bd04888336fb8570e6 K-U9C · 20 kN eli-m-8f888fc0e27bfbf6504389ec K-U9C · 200 N eli-m-99bc2cf5534e0e23108925ab K-U9C · 5 kN eli-m-82459fe2650176e1ffe60122 K-U9C · 50 kN eli-m-85cdb0308b635ed795bac59c K-U9C · 50 N eli-m-1048a6f9a53afb8e44eb827a K-U9C · 500 N eli-m-47473675bdd110389da22248 U9C eli-m-7f8fc54c0301bf2878c6502b U9C-10000N eli-m-f162861264a4f4f870766026 U9C-1000N eli-m-535074e66307523f92a416c3 U9C-100N eli-m-1fb05f7f2ec6c7fe77872033 U9C-20000N eli-m-05f7b06e2d2e87c5835bc747 U9C-2000N eli-m-fe45fcb3605ca7bbb2e07cad U9C-200N eli-m-26c6bf478b9aab2ec2cfa1e1 U9C-50000N eli-m-31834178e7f16ea3b052e5cc U9C-5000N eli-m-cc6c69a90d326f2ab9fd48ef U9C-500N eli-m-eaf8ad1fcda476a04f1b2eed U9C-50N eli-m-3e533d05f66e7bb07045ab72
טווח כוח 0–500 N 0–100 N -10000–10000 N -1000–1000 N -200–200 N 0–20000 N -2000–2000 N -50000–50000 N -50–50 N -5000–5000 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין -50000–50000 N -10000–10000 N -1000–1000 N -100–100 N -20000–20000 N -2000–2000 N -200–200 N -50000–50000 N -5000–5000 N -500–500 N -50–50 N
ממשקים מובנים לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ethernet profinet ethernet ethernet ethernet ethernet ethercat profinet profinet ethercat ethernet
נתון טכני לפי גודל ובסיס במקור Maximum capacity (nominal load): 112 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.75 in; Diameter (without cable or plug): 1.02362 in Maximum capacity (nominal load): 22.5 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.65 in; Diameter (without cable or plug): 0.70866 in Maximum capacity (nominal load): 2.25 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.36 in; Diameter (without cable or plug): 1.02362 in Maximum capacity (nominal load): 225 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.75 in; Diameter (without cable or plug): 1.02362 in Maximum capacity (nominal load): 44.5 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.65 in; Diameter (without cable or plug): 0.70866 in Maximum capacity (nominal load): 4.5 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.36 in; Diameter (without cable or plug): 1.02362 in Maximum capacity (nominal load): 450 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.36 in; Diameter (without cable or plug): 1.02362 in Maximum capacity (nominal load): 11.2 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 3.31 in; Diameter (without cable or plug): 1.81102 in Maximum capacity (nominal load): 11.2 lbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 1.65 in; Diameter (without cable or plug): 1.81102 in Maximum capacity (nominal load): 1.12 klbf; Output signal: mV/V (passive strain gauge); Height (without accessories): 2.36 in; Diameter (without cable or plug): 1.02362 in לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין Select nominal force by U9C variant 10000 N rated capacity = 10 kN (1.0197 t mass equivalent at standard gravity); compression and tension 1000 N rated capacity = 1 kN (101.9716 kg mass equivalent at standard gravity); compression and tension 100 N rated capacity = 100 N (10.1972 kg mass equivalent at standard gravity); compression and tension 20000 N rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression and tension 2000 N rated capacity = 2 kN (203.9432 kg mass equivalent at standard gravity); compression and tension 200 N rated capacity = 200 N (20.3943 kg mass equivalent at standard gravity); compression and tension 50000 N rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression and tension 5000 N rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression and tension 500 N rated capacity = 500 N (50.9858 kg mass equivalent at standard gravity); compression and tension 50 N rated capacity = 50 N (5.0986 kg mass equivalent at standard gravity); compression and tension
טווח כוח לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
פרטי ממשק ואות לפי המקור Unknown Unknown Unknown Unknown Unknown Unknown Unknown Unknown Unknown Unknown לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין Analog 0-10V Analog 0-10V RS422 / RS485 RS422 / RS485 RS422 / RS485 Analog 0-10V Analog 0-10V Digital I/O Analog 0-10V Analog 0-10V RS422 / RS485
בסיס קצב הדגימה The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין DMP41 selectable result rate, intended for reference and calibration measurements ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth DMP41 selectable result rate, intended for reference and calibration measurements MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth DMP41 selectable result rate, intended for reference and calibration measurements MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth DMP41 selectable result rate, intended for reference and calibration measurements
מגבלת קצב בגלל קריאת המערכת True True True True True True True True True True לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
בסיס הגדרת לינאריות No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. No single accuracy class is inferred when it is not shown for the exact ordering code. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
בסיס הגדרת חזרתיות Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
יציאת חיישן לחץ mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) mV/V (passive strain gauge) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
אפשרויות שנבחרו בתצורה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1 kN nominal force capacity 10 kN nominal force capacity 100 N nominal force capacity 2 kN nominal force capacity 20 kN nominal force capacity 200 N nominal force capacity 5 kN nominal force capacity 50 kN nominal force capacity 50 N nominal force capacity 500 N nominal force capacity לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
כוח נומינלי לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1000 N 10000 N 100 N 2000 N 20000 N 200 N 5000 N 50000 N 50 N 500 N לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
דרגת אטימות IP לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ip67 לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
קצב דגימת ADC לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1200 samples/s 19200 samples/s 40000 samples/s 450 samples/s 40000 samples/s 19200 samples/s 19200 samples/s 40000 samples/s 450 samples/s 19200 samples/s 40000 samples/s
דיוק (% FSO) לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 % 0.2 %
טמפרטורת עבודה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין -30–85 °C לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — K-U9C · 1 kN (נפתח בלשונית חדשה) PDF — K-U9C · 10 kN (נפתח בלשונית חדשה) PDF — K-U9C · 100 N (נפתח בלשונית חדשה) PDF — K-U9C · 2 kN (נפתח בלשונית חדשה) PDF — K-U9C · 20 kN (נפתח בלשונית חדשה) PDF — K-U9C · 200 N (נפתח בלשונית חדשה) PDF — K-U9C · 5 kN (נפתח בלשונית חדשה) PDF — K-U9C · 50 kN (נפתח בלשונית חדשה) PDF — K-U9C · 50 N (נפתח בלשונית חדשה) PDF — K-U9C · 500 N (נפתח בלשונית חדשה) PDF — U9C (נפתח בלשונית חדשה)

אביזרים תואמים

כבלים

  • 1-KAB168-5 eli-m-046536f442a5e67f7cc58f5d רק לתצורה configuration-0b3c45c83b1c82cb7ec049ae (K-U9C · 50 kN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; למגבר VA1 עם מוצא מתח או VA2 עם מוצא זרם; אינו מתאים לגשר פסיבי או ליציאת VAIO / IO-Link בעלת 4 פינים. זהו כבל מוצא המגבר, בנפרד מהכבל המשולב בין הראש למגבר.
  • 1-KAB168-20 eli-m-5e112d12af4c97508e292545 רק לתצורה configuration-0b3c45c83b1c82cb7ec049ae (K-U9C · 50 kN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; למגבר VA1 עם מוצא מתח או VA2 עם מוצא זרם; אינו מתאים לגשר פסיבי או ליציאת VAIO / IO-Link בעלת 4 פינים. זהו כבל מוצא המגבר, בנפרד מהכבל המשולב בין הראש למגבר.

התקנה

  • 1-Z8/100kg/ZGW eli-m-bf23a1faf58ae8f55e2bd45f רק לתצורה configuration-15baabd39101a13d80286f25 (K-U9C · 1 kN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; יש להתאים קיבולת והברגה ולאמת יישור והחלת עומס מותרים. אינו פין להעברת עומס לחיצה.
  • 1-U9/20kN/ZGWR eli-m-396f312efb721b7c058eb986 רק לתצורה configuration-4f34f08eae26369ac08d370a (K-U9C · 20 kN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; יש להתאים קיבולת והברגה ולאמת יישור והחלת עומס מותרים. אינו פין להעברת עומס לחיצה.
  • 1-U9a/50kN/ZGW eli-m-915fce29decc30e88ccf63fc רק לתצורה configuration-0b3c45c83b1c82cb7ec049ae (K-U9C · 50 kN configuration); יש להתאים את התצורה שנבחרה לפני הצגה.; יש להתאים קיבולת והברגה ולאמת יישור והחלת עומס מותרים. אינו פין להעברת עומס לחיצה.

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏כן. ‎HBM‎ מגדירה את ‎U9C‎ למדידת כוחות מתיחה ולחיצה. יש לבחור את הכוח הנקוב והתצורה המתאימים ליישום.

‏לא. הסדרה מוצעת בתצורות שונות: גשר פסיבי ‎mV/V,‎ יציאה אנלוגית מוגברת של ‎0–10 V‎ או ‎4–20 mA,‎ וכן אפשרות ‎IO-Link.‎ בוחרים תצורה לפי מערכת רכישת הנתונים או הבקרה.

‏גיליון הנתונים מציין ‎IP67‎ למתמר. יש לבדוק בנפרד את דירוג המחבר, המגבר והחיבורים שנבחרו למערכת.

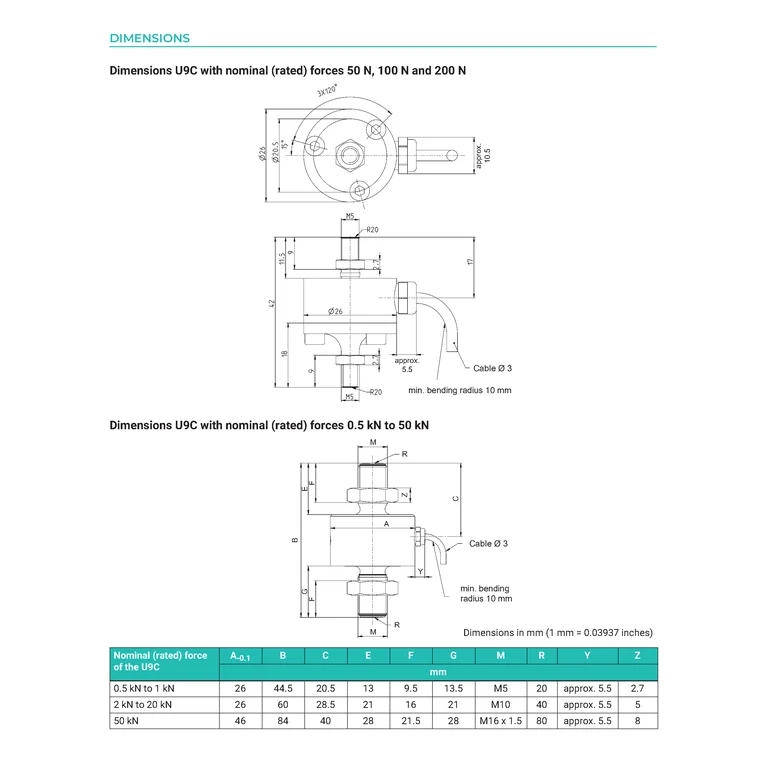

‏לא. בטבלת המידות יש תבריגים ומידות שונים לפי הכוח הנומינלי. לדוגמה, בקבוצת ‎2–20 kN‎ מצוין ‎M10,‎ ובגרסת ‎50 kN‎ מצוין ‎M16×1.5.‎

‏לא. זו דרגת הדיוק של המתמר. הטבלה מפרידה בין לינאריות, חזרתיות, היסטרזיס והשפעת טמפרטורה. יש להביא בחשבון גם את המגבר ותנאי ההתקנה.
