מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | -10000–10000 N |
|---|---|
| קצב דגימת ADC | 450–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-Z30A/1000N eli-m-ec61b3cbe81bc26584b35456 | 1-Z30A/100N eli-m-cb4359319a918302f1698763 | 1-Z30A/10KN eli-m-9a9acebcae1150c4e125fc19 | 1-Z30A/200N eli-m-5fa3c9a627bbf00f40d5989a | 1-Z30A/2KN eli-m-ffcb50c3231b75163bed8ace | 1-Z30A/500N eli-m-8c77e0d14a88fb8adfaab905 | 1-Z30A/50N eli-m-17d70787b3ac989c31185766 | 1-Z30A/5KN eli-m-f198222e7c2362e5f617987e | Z30A-10000N eli-m-9da873727fd2a2b8fc307fe6 | Z30A-1000N eli-m-a275963b4eb4200b4b8249c7 | Z30A-100N eli-m-c7cc4dd62f524da2f5ea8eba | Z30A-2000N eli-m-2753b87eb14832e7b5e6548c | Z30A-200N eli-m-d16a41843ad43d3cb74a7a60 | Z30A-5000N eli-m-28507810271a157370c41654 | Z30A-500N eli-m-8b57e25bb74f9d34bf388fc0 | Z30A-50N eli-m-886b737b96477d1058665bc5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | 0–1000 N | 0–100 N | 0–10000 N | 0–200 N | 0–2000 N | 0–500 N | 0–50 N | 0–5000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | RS422 / RS485 | Analog 0-10V | RS422 / RS485 | Digital I/O | Analog 0-10V | Digital I/O | RS422 / RS485 | Analog 0-10V |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 225 lbf | Maximum capacity (nominal load): 22.5 lbf | Maximum capacity (nominal load): 2.25 klbf | Maximum capacity (nominal load): 45 lbf | Maximum capacity (nominal load): 450 lbf | Maximum capacity (nominal load): 112 lbf | Maximum capacity (nominal load): 11.2 lbf | Maximum capacity (nominal load): 1.12 klbf | 10000 N rated capacity = 10 kN (1.0197 t mass equivalent at standard gravity); compression and tension | 1000 N rated capacity = 1 kN (101.9716 kg mass equivalent at standard gravity); compression and tension | 100 N rated capacity = 100 N (10.1972 kg mass equivalent at standard gravity); compression and tension | 2000 N rated capacity = 2 kN (203.9432 kg mass equivalent at standard gravity); compression and tension | 200 N rated capacity = 200 N (20.3943 kg mass equivalent at standard gravity); compression and tension | 5000 N rated capacity = 5 kN (509.8581 kg mass equivalent at standard gravity); compression and tension | 500 N rated capacity = 500 N (50.9858 kg mass equivalent at standard gravity); compression and tension | 50 N rated capacity = 50 N (5.0986 kg mass equivalent at standard gravity); compression and tension |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -10000–10000 N | -1000–1000 N | -100–100 N | -2000–2000 N | -200–200 N | -5000–5000 N | -500–500 N | -50–50 N |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethernet | profinet | ethernet | profinet | ethernet | ethernet | ethernet |
| דיוק (% FSO) | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % | 0.02 % |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 40000 samples/s | 19200 samples/s | 450 samples/s | 40000 samples/s | 450 samples/s | 40000 samples/s | 19200 samples/s | 19200 samples/s |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. היצרן מציין מעצור בדגמים בעלי כוח נומינלי עד 1000 N בלבד. אין לייחס אותו לדגמי 2–10 kN.

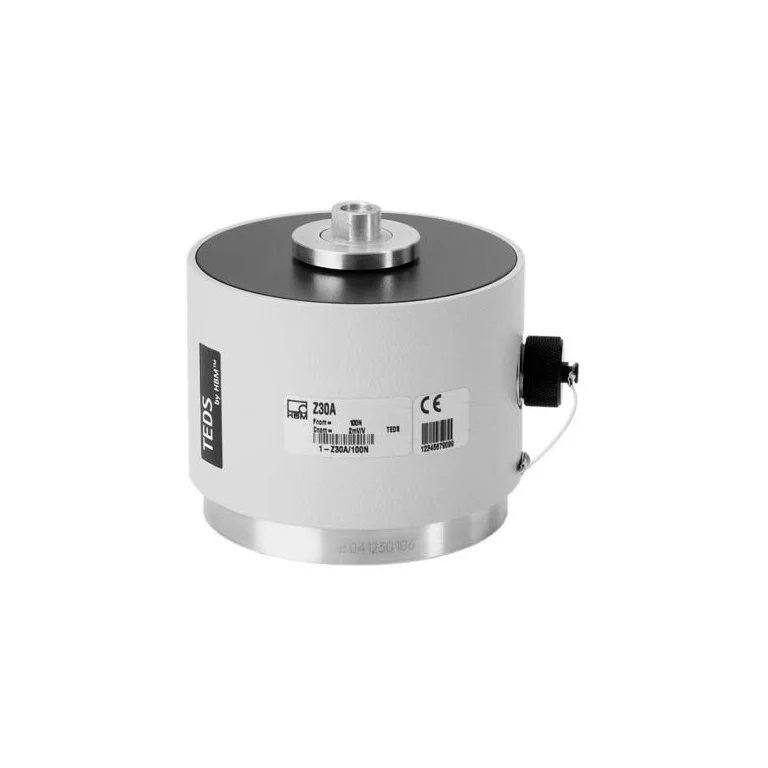

Z30A הוא מתמר ייחוס לכוחות לחיצה ומתיחה קטנים, לבדיקת מכונות כיול ולמדידות העברה. יש להתאים את הכיול לכיוון הכוח הנדרש.
כן. היצרן מציין זיהוי מתמר TEDS מובנה ב־Z30A.
לא. Z30A מיועד גם כתקן עבודה וכמתמר העברה לבדיקת מכונות כיול ולעקיבות המדידה.

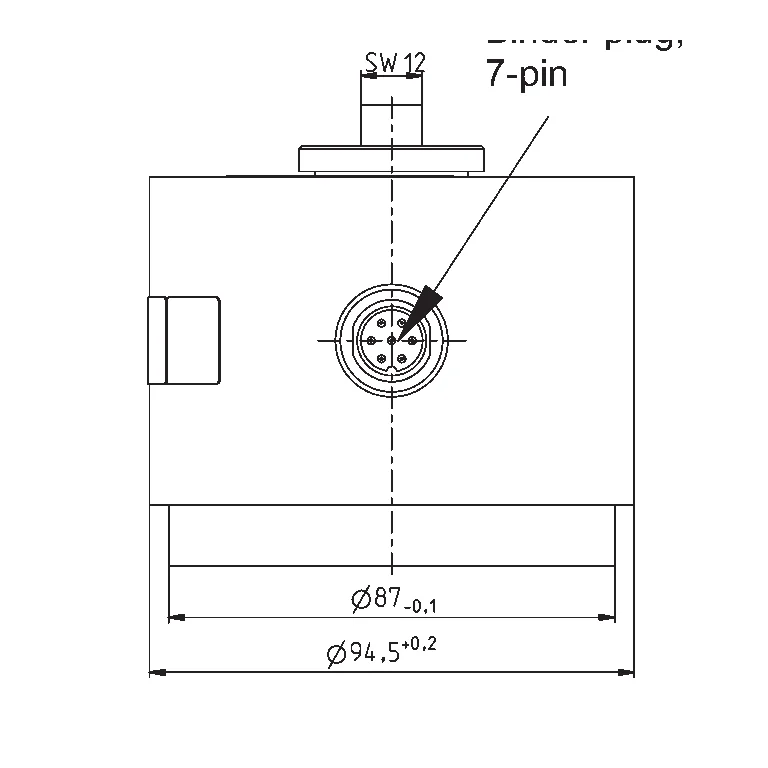

חיבורים בגוף ובבסיס מאפשרים לבחור ניתוב כבל המתאים להתקנה ומצמצם כוחות שהכבל עלול להעביר למדידה. הדבר חשוב במיוחד במדידת כוחות קטנים; יש לבחור את החיבור בהתאם למסלול הכנסת הכוח.
