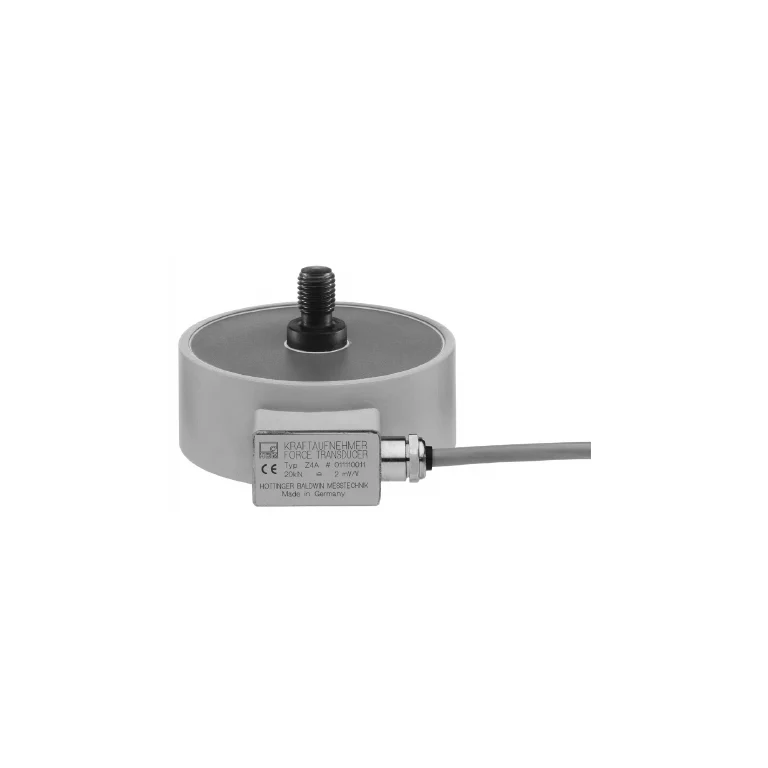

מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | -500000–500000 N |
|---|---|
| קצב דגימת ADC | 450–40000 samples/s |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-Z4A/100KN eli-m-43972b93ba011b7592a744ae | 1-Z4A/200KN eli-m-1174c85a94b883b0bb805711 | 1-Z4A/20KN eli-m-659ee8cf8d97aeeffc439487 | 1-Z4A/500KN eli-m-f4d4adf0330be842dc66e28f | 1-Z4A/50KN eli-m-dc3b61bec1bc39ac9d46377c | Z4A-100kN eli-m-9dc7c84772b74f876b349c81 | Z4A-200kN eli-m-093e81d33f32b6ee8c6a5f09 | Z4A-20kN eli-m-be78fe2a4d2534592db1fb58 | Z4A-500kN eli-m-ed853eb61cd6ac928c12515a | Z4A-50kN eli-m-195983ed81309009abf08d2e |
|---|---|---|---|---|---|---|---|---|---|---|
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | 0–100000 N | 0–200000 N | 0–20000 N | 0–500000 N | 0–50000 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |

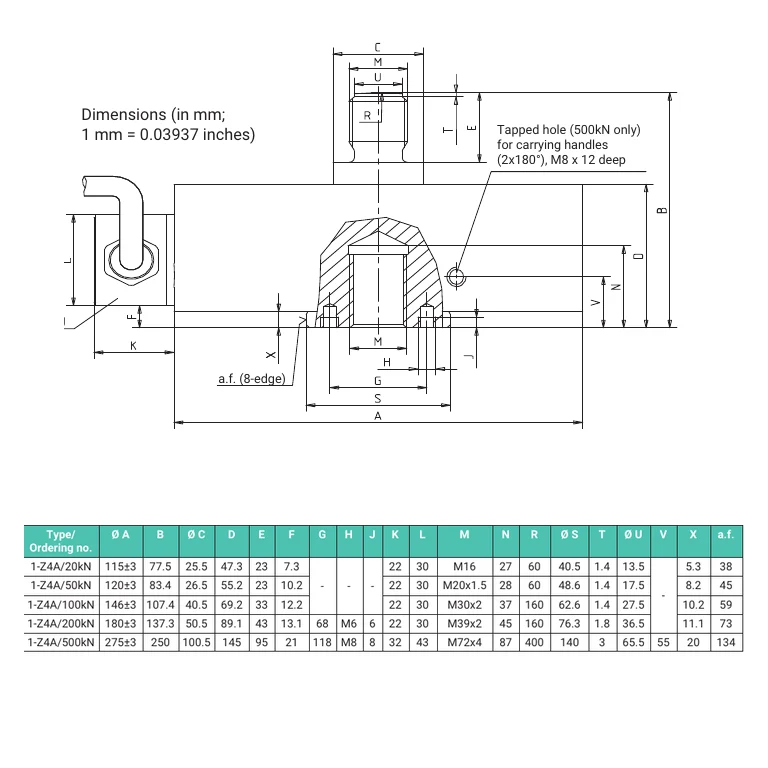

| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 22.5 klbf; Height (without accessories): 4.21 in; Diameter (without cable or plug): 5.75 in | Maximum capacity (nominal load): 45 klbf; Height (without accessories): 5.39 in; Diameter (without cable or plug): 7.09 in | Maximum capacity (nominal load): 4.5 klbf; Height (without accessories): 3.05 in; Diameter (without cable or plug): 4.53 in | Maximum capacity (nominal load): 112 klbf; Height (without accessories): 9.84 in; Diameter (without cable or plug): 10.83 in | Maximum capacity (nominal load): 11.2 klbf; Height (without accessories): 3.27 in; Diameter (without cable or plug): 4.72 in | 100 kN rated capacity = 100 kN (10.1972 t mass equivalent at standard gravity); compression and tension | 200 kN rated capacity = 200 kN (20.3943 t mass equivalent at standard gravity); compression and tension | 20 kN rated capacity = 20 kN (2.0394 t mass equivalent at standard gravity); compression and tension | 500 kN rated capacity = 500 kN (50.9858 t mass equivalent at standard gravity); compression and tension | 50 kN rated capacity = 50 kN (5.0986 t mass equivalent at standard gravity); compression and tension |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Digital I/O | Digital I/O | Analog 0-10V | Analog 0-10V | Analog 0-10V |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | DMP41 selectable result rate, intended for reference and calibration measurements | DMP41 selectable result rate, intended for reference and calibration measurements | DMP41 selectable result rate, intended for reference and calibration measurements |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | -100000–100000 N | -200000–200000 N | -20000–20000 N | -500000–500000 N | -50000–50000 N |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 40000 samples/s | 40000 samples/s | 40000 samples/s | 450 samples/s |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethernet | ethercat | ethernet | ethercat |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
לא. עמוד היצרן מציין Class 00, אך עבור קיבולת 500 kN מצוין Class 0.5. יש לבדוק את הדגם ותעודת הכיול.
כן. היצרן מציע כיול של השרשרת השלמה, כולל אביזרי העמסת הכוח ואלקטרוניקת המדידה, כדי לצמצם את אי־הוודאות של המערכת.
ארבע נקודות מדידה, בהפרש זוויתי של 90°, משמשות לפיצוי על השפעת מומנט כפיפה.

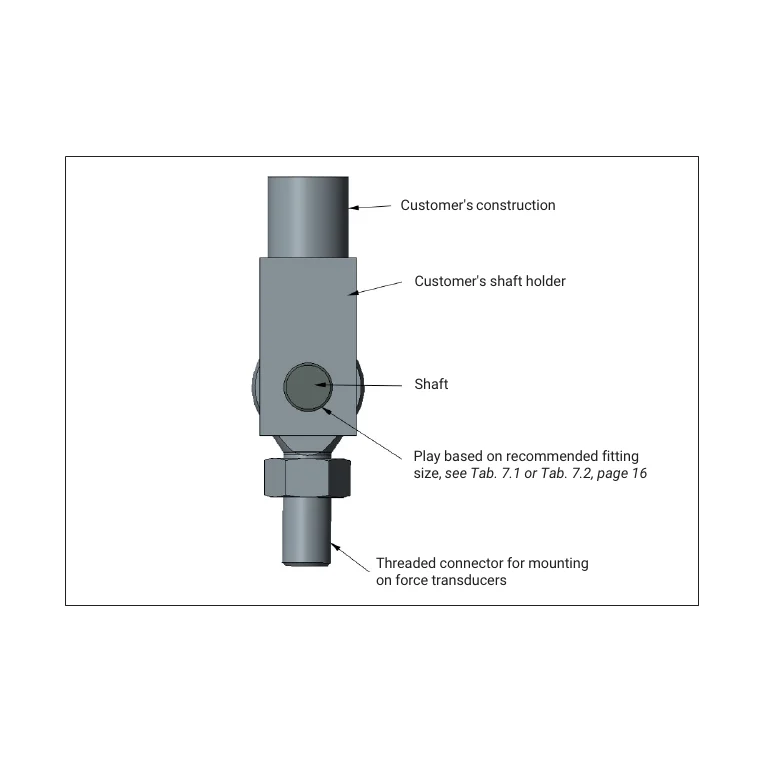

כן. Z4A מתאים למדידת לחיצה ומתיחה עם אביזרי העמסת כוח וכיול המתאימים ליישום.
אלמנט הקפיץ מיוצר כמקשה אחת, בתכנון שנועד להשיג היסטרזיס נמוך ושחזוריות טובה במדידות ייחוס. אין פירוש הדבר שאפשר לוותר על אביזרי הכנסת כוח מתאימים או על כיול שרשרת המדידה.
