Z7A כוח

Z7A — חיישנים ומכשירי מדידה של HBK בתחום כוח.

בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הסדרה באתר HBK (נפתח בלשונית חדשה)

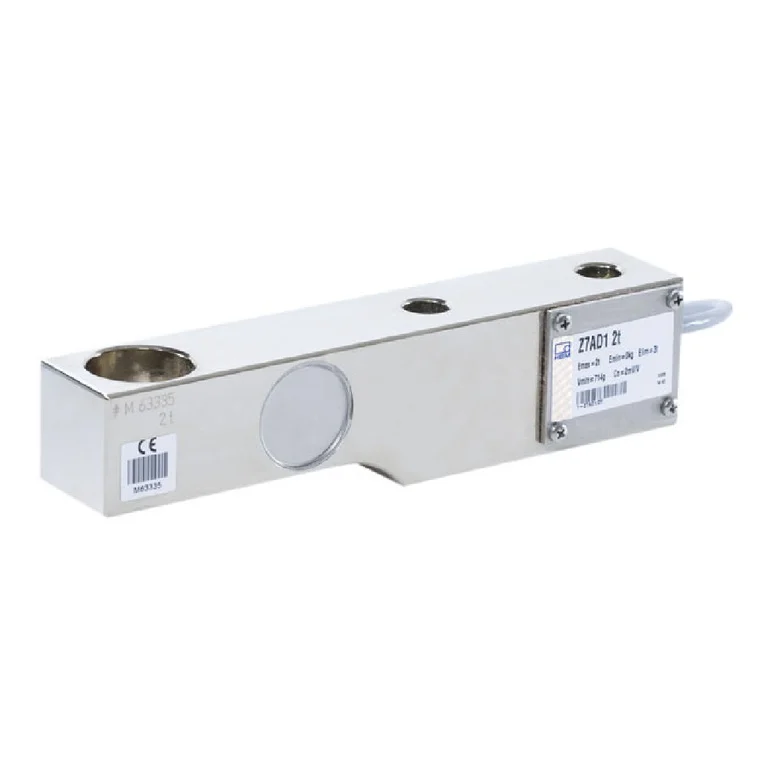

תצלום מוצר HBK מתוך גיליון הנתונים — הדוגמה המצולמת היא Z7A בקיבולת 2 טון, לא כל אחת מהקיבולות

מפרט טכני משותף לסדרה

תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.

מפרט טכני עבור Z7A
אפשרויות הזמנה ותלויות K-Z7A_ — capacity: 1102.31 lb, 2204.62 lb, 4409.24 lb, 11023.11 lb, 22046.22 lb; accuracy_class: D1, C3; minimum_verification_interval_vmin: 178.5 g, 357 g, 714 g, 1785 g, 3570 g, 200 g, 500 g, 1000 g; constraints: []

טווח על פני הדגמים

הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.

הטווח על פני הדגמים של Z7A
טמפרטורת עבודה -30–70 °C
דרגת אטימות IP ip67
מסת רכיב 2.3 kg
טווח כוח 0–19613.276675 N
תחום טמפרטורה נומינלי -10–40 °C
מומנט הידוק 135 Nm
טמפרטורת אחסון -50–85 °C
מתח עירור מרבי 18 V
רגישות גשר 2 mV/V
דיוק (% FSO) 1–3 %
כוח נומינלי 4903.319169–98066.47234 N
קצב דגימת ADC 19200–40000 samples/s
בקשת הצעת מחיר למוצר הזה

הדגמים בסדרה

עמודה לכל דגם: מה שונה בין דגמי הסדרה.

השוואת הדגמים של Z7A לפי פרמטר
פרמטר 1-Z7AC3/10T eli-m-52a1ea6e61143c2c8f54736c 1-Z7AC3/2T eli-m-d2d876f0a72320ad195c9935 1-Z7AC3/5T eli-m-078a9f1af5890d0e82ab219f 1-Z7AD1/10T eli-m-26aeed94c7f5042f1908aa34 1-Z7AD1/1T eli-m-f2177eb2798adb2128532fc6 1-Z7AD1/2T eli-m-2a50f24eacc1891e68acd8cb 1-Z7AD1/500KG eli-m-b26144196b4de5150f5e6fe5 1-Z7AD1/5T eli-m-4f86ee2a21accbeb510d0404 K-Z7A_ · 1102.31 lb eli-m-e82f2db132747aa360681262 K-Z7A_ · 11023.11 lb eli-m-b674c0186cc2e6806daf69a7 K-Z7A_ · 2204.62 lb eli-m-ad79c7194bc0659349e58baa K-Z7A_ · 22046.22 lb eli-m-d33f5764af4e36bec95cc62d K-Z7A_ · 4409.24 lb eli-m-2a8058658b8ae396ddde242b Z7A-0p5t eli-m-8d623c9a9ce35f7b85782f00 Z7A-10t eli-m-32dfaf6835517909dcdf54e9 Z7A-1t eli-m-74e00af838952251fc02e6d8 Z7A-2t eli-m-a518342df6573ea2c2da29d9 Z7A-5t eli-m-d1341a91c8fa9e0d5da0c491
טמפרטורת עבודה -30–70 °C -30–70 °C -30–70 °C -30–70 °C -30–70 °C -30–70 °C -30–70 °C -30–70 °C לא צוין לא צוין לא צוין לא צוין לא צוין -30–70 °C -30–70 °C -30–70 °C -30–70 °C -30–70 °C
דרגת אטימות IP ip67 ip67 ip67 ip67 ip67 ip67 ip67 ip67 לא צוין לא צוין לא צוין לא צוין לא צוין ip67 ip67 ip67 ip67 ip67
מסת רכיב 8 kg 2.3 kg 5 kg 8 kg 2.3 kg 2.3 kg 2.3 kg 5 kg לא צוין לא צוין לא צוין לא צוין לא צוין 2.3 kg 8 kg 2.3 kg 2.3 kg 5 kg
טווח כוח 0–98066.5 N 0–19613.3 N 0–49033.25 N 0–98066.5 N 0–9806.65 N 0–19613.3 N 0–4903.325 N 0–49033.25 N לא צוין לא צוין לא צוין לא צוין לא צוין 0–4903.325 N 0–98066.5 N 0–9806.65 N 0–19613.3 N 0–49033.25 N
תחום טמפרטורה נומינלי -10–40 °C -10–40 °C -10–40 °C -10–40 °C -10–40 °C -10–40 °C -10–40 °C -10–40 °C לא צוין לא צוין לא צוין לא צוין לא צוין -10–40 °C -10–40 °C -10–40 °C -10–40 °C -10–40 °C
מומנט הידוק 1150 Nm 135 Nm 660 Nm 1150 Nm 135 Nm 135 Nm 135 Nm 660 Nm לא צוין לא צוין לא צוין לא צוין לא צוין 135 Nm 1150 Nm 135 Nm 135 Nm 660 Nm
טמפרטורת אחסון -50–85 °C -50–85 °C -50–85 °C -50–85 °C -50–85 °C -50–85 °C -50–85 °C -50–85 °C לא צוין לא צוין לא צוין לא צוין לא צוין -50–85 °C -50–85 °C -50–85 °C -50–85 °C -50–85 °C
מתח עירור מרבי 18 V 18 V 18 V 18 V 18 V 18 V 18 V 18 V לא צוין לא צוין לא צוין לא צוין לא צוין 18 V 18 V 18 V 18 V 18 V
רגישות גשר 2 mV/V 2 mV/V 2 mV/V 2 mV/V 2 mV/V 2 mV/V 2 mV/V 2 mV/V לא צוין לא צוין לא צוין לא צוין לא צוין 2 mV/V 2 mV/V 2 mV/V 2 mV/V 2 mV/V
פרטי ממשק ואות לפי המקור Unknown Unknown Unknown Unknown Unknown Unknown Unknown Unknown לא צוין לא צוין לא צוין לא צוין לא צוין Analog 0-10V Digital I/O Digital I/O Digital I/O Digital I/O
התנגדות כניסה 350 ohm 350 ohm 350 ohm 350 ohm 350 ohm 350 ohm 350 ohm 350 ohm לא צוין לא צוין לא צוין לא צוין לא צוין 350 ohm 350 ohm 350 ohm 350 ohm 350 ohm
יחס חלוקת אימות מזערית Y 10000 10000 10000 2800 2800 2800 2800 2800 לא צוין לא צוין לא צוין לא צוין לא צוין 2800 10000 2800 2800 2800
מספר חלוקות אימות מרבי לתא עומס 3000 3000 3000 1000 1000 1000 1000 1000 לא צוין לא צוין לא צוין לא צוין לא צוין 1000 1000 1000 1000 3000
דיוק (% FSO) 3 % 3 % 3 % 1 % 1 % 1 % 1 % 1 % לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
אמפליטודת עומס דינמי מותרת ביחס לקיבולת 70 70 70 70 70 70 70 70 לא צוין לא צוין לא צוין לא צוין לא צוין 70 70 70 70 70
עומס בטוח ביחס לקיבולת המרבית 150% of Emax 150% of Emax 150% of Emax 150% of Emax 150% of Emax 150% of Emax 150% of Emax 150% of Emax לא צוין לא צוין לא צוין לא צוין לא צוין 150% of Emax 150% of Emax 150% of Emax 150% of Emax 150% of Emax
חלוקת אימות מזערית ביחס לקיבולת 0.01 0.01 0.01 0.0357 0.0357 0.0357 0.0357 0.0357 לא צוין לא צוין לא צוין לא צוין לא צוין 0.0357 0.01 0.0357 0.0357 0.01
דרגת דיוק לפי OIML R60 C3 C3 C3 D1 D1 D1 D1 D1 לא צוין לא צוין לא צוין לא צוין לא צוין D1 C3 D1 C3 C3
עומס שבירה לפי המפרט 300 300 300 300 300 300 300 300 לא צוין לא צוין לא צוין לא צוין לא צוין 300 300 300 300 300
מגבלת קצב בגלל קריאת המערכת True True True True True True True True לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
העתק נומינלי approximately 0.7 mm approximately 0.35 mm approximately 0.45 mm approximately 0.7 mm approximately 0.3 mm approximately 0.35 mm approximately 0.25 mm approximately 0.45 mm לא צוין לא צוין לא צוין לא צוין לא צוין approximately 0.25 mm approximately 0.7 mm approximately 0.3 mm approximately 0.35 mm approximately 0.45 mm
בסיס הגדרת לינאריות Official family-table accuracy class: C3; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: C3; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: C3; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: D1; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: D1; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: D1; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: D1; retained as a class, not converted to overall installed-chain accuracy. Official family-table accuracy class: D1; retained as a class, not converted to overall installed-chain accuracy. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
נתון טכני לפי גודל ובסיס במקור Maximum capacity: 22046 lb; Accuracy class: C3; Minimum verification interval (Vmin): 1000 g Maximum capacity: 4409 lb; Accuracy class: C3; Minimum verification interval (Vmin): 200 g Maximum capacity: 11023 lb; Accuracy class: C3; Minimum verification interval (Vmin): 500 g Maximum capacity: 22046 lb; Accuracy class: D1; Minimum verification interval (Vmin): 3570 g Maximum capacity: 2205 lb; Accuracy class: D1; Minimum verification interval (Vmin): 100 g Maximum capacity: 4409 lb; Accuracy class: D1; Minimum verification interval (Vmin): 714 g Maximum capacity: 1102 lb; Accuracy class: D1; Minimum verification interval (Vmin): 178.5 g Maximum capacity: 11023 lb; Accuracy class: D1; Minimum verification interval (Vmin): 1785 g לא צוין לא צוין לא צוין לא צוין לא צוין 0.5 t rated capacity = 4.9033 kN (500 kg mass equivalent at standard gravity); compression 10 t rated capacity = 98.0665 kN (10 t mass equivalent at standard gravity); compression 1 t rated capacity = 9.8067 kN (1 t mass equivalent at standard gravity); compression 2 t rated capacity = 19.6133 kN (2 t mass equivalent at standard gravity); compression 5 t rated capacity = 49.0333 kN (5 t mass equivalent at standard gravity); compression
בסיס הגדרת חזרתיות Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין
בסיס קצב הדגימה The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. The selected HBK conditioner, filter and DAQ determine the digital sample rate. לא צוין לא צוין לא צוין לא צוין לא צוין ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth
אפשרויות שנבחרו בתצורה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 1102.31 lb nominal force capacity 11023.11 lb nominal force capacity 2204.62 lb nominal force capacity 22046.22 lb nominal force capacity 4409.24 lb nominal force capacity לא צוין לא צוין לא צוין לא צוין לא צוין
כוח נומינלי לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 4903.319168761343 N 49033.23616982958 N 9806.638337522685 N 98066.47233965916 N 19613.27667504537 N לא צוין לא צוין לא צוין לא צוין לא צוין
דרגת דיוק כפי שפורסמה לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין Official family-table accuracy class: D1, C3 Official family-table accuracy class: D1, C3 Official family-table accuracy class: D1, C3 Official family-table accuracy class: D1, C3 Official family-table accuracy class: D1, C3 לא צוין לא צוין לא צוין לא צוין לא צוין
קצב דגימת ADC לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין 19200 samples/s 19200 samples/s 40000 samples/s 40000 samples/s 40000 samples/s
ממשקים מובנים לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין לא צוין ethernet profinet ethercat ethernet ethernet
סטטוס פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל פעיל
גיליון נתונים PDF — K-Z7A_ · 1102.31 lb (נפתח בלשונית חדשה) PDF — K-Z7A_ · 11023.11 lb (נפתח בלשונית חדשה) PDF — K-Z7A_ · 2204.62 lb (נפתח בלשונית חדשה) PDF — K-Z7A_ · 22046.22 lb (נפתח בלשונית חדשה) PDF — K-Z7A_ · 4409.24 lb (נפתח בלשונית חדשה)

התעשיות שאנו משרתים

שאלות נפוצות

תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

‏‎Z7A‎ מוצע בקיבולות נומינליות של ‎0.5,‎‏ ‎1,‎‏ ‎2,‎‏ ‎5‎ ו־‎10 t.‎ תבריגים, מידות, שקיעה ועומסי צד מותרים נבדקים לפי הקיבולת המסוימת.

‏לא. טבלת ‎D1‎ מכסה ‎0.5–10 t,‎ בעוד שטבלת ‎C3‎ מפרטת ‎2,‎‏ ‎5‎ ו־‎10 t.‎ סיווגי ‎D1‎ ו־‎C3‎ מתייחסים ל־‎1000‎ ול־‎3000‎ מרווחי אימות בהתאמה, ולא לקצבי דגימה.

‏הגיליון מציג חיבור שישה חוטים ורגישות נומינלית של ‎2 mV/V.‎ יש להשתמש בכניסת גשר מדי עיבור מתאימה עם עירור, ולשמור את נתוני התא בכיול המערכת.

‏לא. דרגת ההגנה היא ‎IP67,‎ אך גוף המדידה מוגדר כפלדה מגולוונת. חומר כניסת הכבל מוגדר בנפרד. אין להסיק חומר גוף מתוך דירוג ה־‎IP.‎

‏כן. נתוני עומס הצד המוגדלים שבסוגריים מותנים במעצורים המונעים תזוזה של בסיס התא, והיצרן מזהיר מהשפעות שגיאה משמעותיות בתנאי זה. תמיכות ‎ZEL‎ ו־‎ZPL‎ רשומות כאביזרים להזמנה נפרדת.
