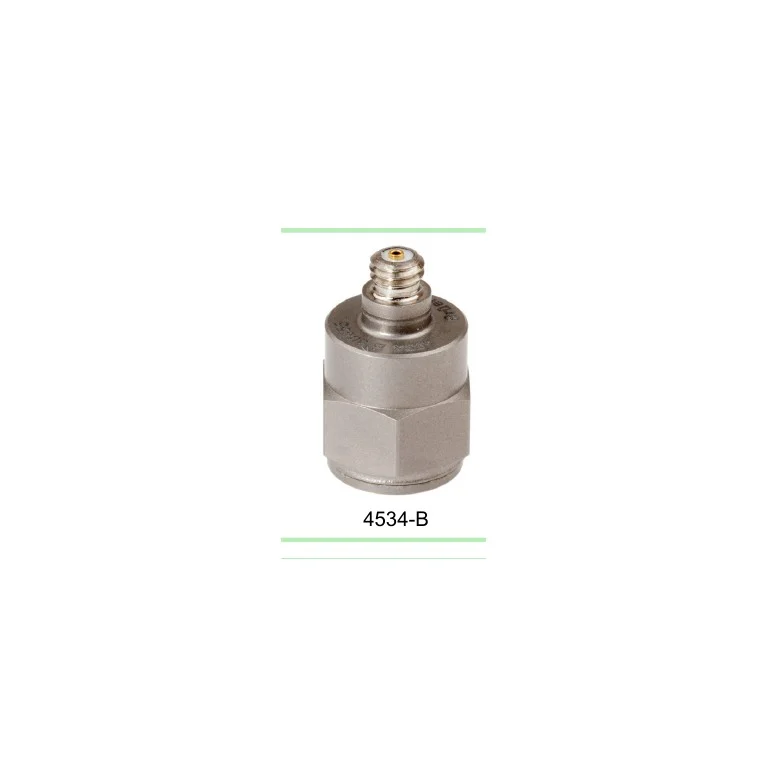

FAMILY 4534-B חיישני רעידות ותאוצה
FAMILY 4534-B — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| תחום תדרי תגובה | 0.2–16000000 Hz |
|---|---|
| טמפרטורת עבודה | -60–150 °C |
| תחום תדרי תגובת פאזה | 1–10000 Hz |
| רגישות מתח לתאוצה | 9.8–490 mV/g |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | -4534-B– eli-m-8bff7077705ed05f633c2896 | -4534-B-001- eli-m-9ffdf5ffcae548be3c997fa3 | -4534-B-002- eli-m-d0cc62aad11af5a75db877ab | -4534-B-004- eli-m-8bd2cb59ca75fbb7fbe0d508 |
|---|---|---|---|---|
| תדר תהודה מותקן | 38000 Hz | לא צוין | לא צוין | לא צוין |
| תחום תדרי תגובה | 0.2–12800 Hz | 0.2–16000000 Hz | 0.2–16000000 Hz | 0.2–16000000 Hz |
| נתון טכני לפי גודל ובסיס במקור | ±714 g indexed capacity; Uniaxial; General purpose; Clip mounting | ±71 g indexed capacity; Uniaxial; General purpose; Clip mounting | ±14 g indexed capacity; Uniaxial; General purpose; Clip mounting | ±143 g indexed capacity; Uniaxial; General purpose; Clip mounting |
| בסיס הגדרת לינאריות | Official indexed sensitivity tolerance: 10%. | Official indexed sensitivity tolerance: 10%. | Official indexed sensitivity tolerance: 10%. | Official indexed sensitivity tolerance: 10%. |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown |
| טמפרטורת עבודה | -60–150 °C | -55–125 °C | -55–125 °C | -60–150 °C |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True |
| בסיס הגדרת חזרתיות | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. |
| תחום תדרי תגובת פאזה | 1–10000 Hz | 1–5000 Hz | 2–1500 Hz | 1000–5000 Hz |
| רגישות מתח לתאוצה | 9.800000000000001 mV/g | 98 mV/g | 490 mV/g | 49 mV/g |
| יציאת חיישן רעידות | Piezoelectric CCLD (IEPE); Analogue | Piezoelectric CCLD (IEPE); Analogue | Piezoelectric CCLD (IEPE); Analogue | Piezoelectric CCLD (IEPE); Analogue |
| מספר צירי מדידה | 1 | 1 | 1 | 1 |
| מספר ערוצי מדידה | 1 | 1 | 1 | 1 |
| הלם מרבי ללא נזק בערך שיא | 10 000 g pk | 10 000 g pk | 10 000 g pk | 10 000 g pk |
| בסיס קצב הדגימה | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. |
| יכולת מדידת תאוצה סטטית DC | False | False | False | False |
| סטטוס | פעיל | פעיל | פעיל | פעיל |
