Family 6801 חיישני רעידות ותאוצה
Family 6801 — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טמפרטורת עבודה | -60–175 °C |
|---|
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | -6801-A-001- eli-m-bd2a00e65f640c3e0de24672 | -6801-I-003- eli-m-b4baf7ff0a18dd4184e39354 |
|---|---|---|
| יכולת מדידת תאוצה סטטית DC | False | False |
| תחום תדרי תגובה | 0.2–10000 Hz | 0.2–10000 Hz |
| יציאת חיישן רעידות | Piezoelectric CCLD (IEPE); Analogue | Piezoelectric CCLD (IEPE); Analogue |
| מגבלת קצב בגלל קריאת המערכת | True | True |
| בסיס הגדרת חזרתיות | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. |
| טמפרטורת עבודה | -60–175 °C | -54–150 °C |
| בסיס קצב הדגימה | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. |
| מספר צירי מדידה | 3 | 3 |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown |
| רגישות מתח לתאוצה | 10 mV/g | 10 mV/g |
| נתון טכני לפי גודל ובסיס במקור | ±500 g indexed capacity; Triaxial; Miniature/ESS; Adhesive mounting | ±500 g indexed capacity; Triaxial; Miniature/ESS; Adhesive mounting |
| בסיס הגדרת לינאריות | Official indexed sensitivity tolerance: 15%. | Official indexed sensitivity tolerance: 15%. |
| מספר ערוצי מדידה | 3 | 3 |
| סטטוס | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
זהו חיישן CCLD תלת־צירי זעיר למבנים קטנים ולמקומות צפופים, כגון בדיקות נפילה של מעגלים מודפסים ואלקטרוניקה צרכנית.

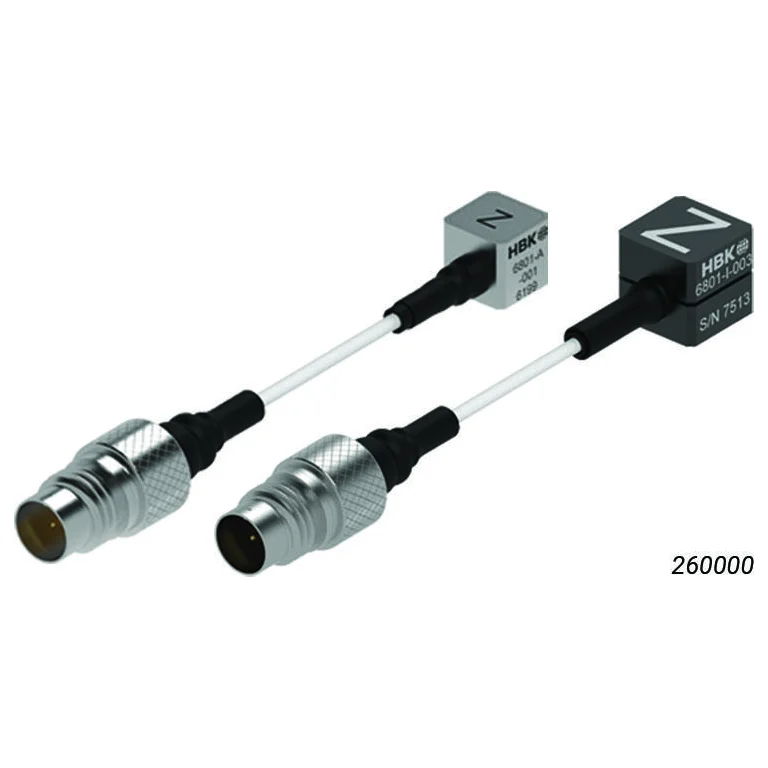

6801-A-001 שוקל 0.8 g וגופו מחובר להארקת האות. 6801-I-003 שוקל 1.84 g וכולל בידוד חשמלי של הגוף, שימושי כשקיים חשש ללולאות הארקה.

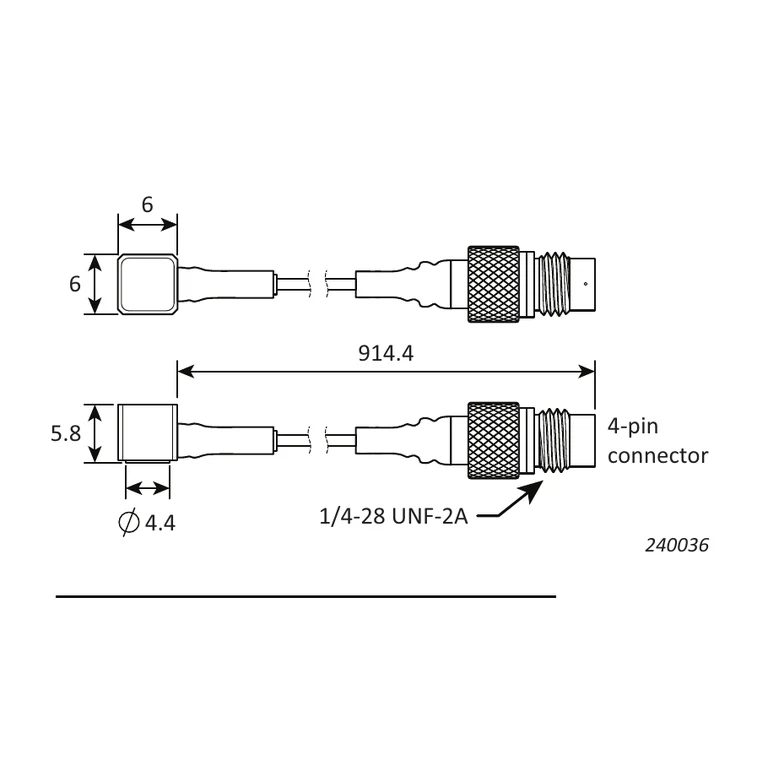

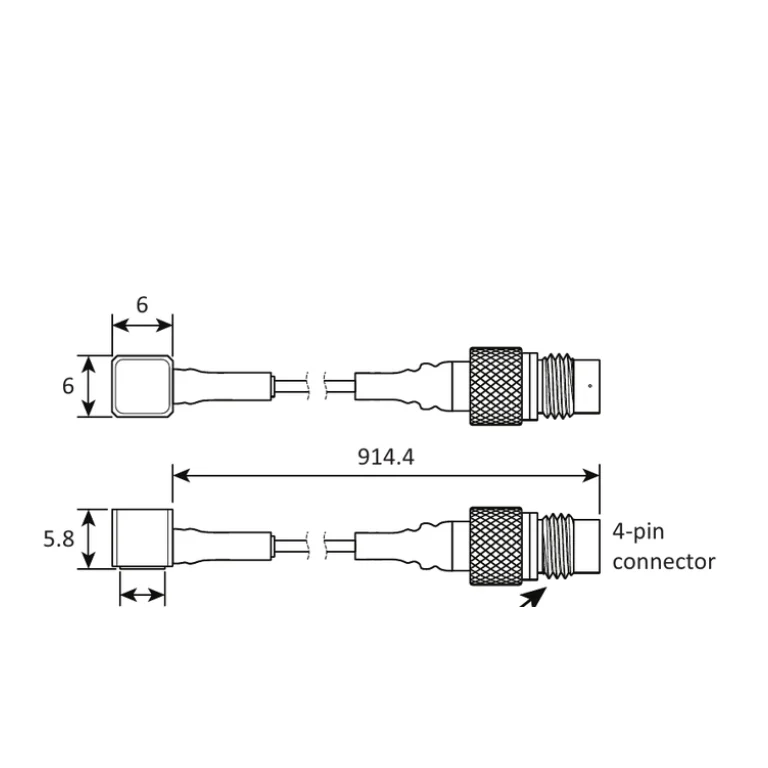

הקיבוע נעשה בהדבקה. החיישנים כוללים כבל אינטגרלי באורך 0.9 m המסתיים במחבר בעל 4 פינים, ויש לחברם לכניסות CCLD מתאימות.
בטולרנס של ±5% הגבול העליון הוא 6 kHz, ובטולרנס של ±10% הוא 10 kHz. הגבול התחתון משתנה לפי הגרסה, ולכן יש לבחור לפי הטבלה של הדגם.
לא. 6801-A-001 מוגדר לעבודה מ־−55 עד +160 °C, ואילו 6801-I-003 מ־−51 עד +121 °C.
