Family 6804 חיישני רעידות ותאוצה
Family 6804 — חיישנים ומכשירי מדידה של HBK בתחום חיישני רעידות ותאוצה.
לאתר של HBK (נפתח בלשונית חדשה)
מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| רגישות מתח לתאוצה | 10–100 mV/g |
|---|---|
| טמפרטורת עבודה | -54–107 °C |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | -6804-B-001- eli-m-673cf503d8e5582dc3957b14 | -6804-B-002- eli-m-0d99eabb271a04b5c9bb955c |
|---|---|---|
| רגישות מתח לתאוצה | 10 mV/g | 100 mV/g |
| בסיס הגדרת חזרתיות | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. | HBK does not publish a separate scalar repeatability for every ordering code; use individual calibration and controlled mounting. |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown |
| בסיס הגדרת לינאריות | Official indexed sensitivity tolerance: 25%. | Official indexed sensitivity tolerance: 25%. |
| תחום תדרי תגובה | 0–10000 Hz | 0–10000 Hz |
| מגבלת קצב בגלל קריאת המערכת | True | True |
| יציאת חיישן רעידות | Piezoelectric CCLD (IEPE); Analogue | Piezoelectric CCLD (IEPE); Analogue |
| יכולת מדידת תאוצה סטטית DC | False | False |
| בסיס קצב הדגימה | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. | Sensor bandwidth is indexed by HBK; the selected conditioner and DAQ determine digital sample rate. |
| מספר ערוצי מדידה | 1 | 1 |
| נתון טכני לפי גודל ובסיס במקור | ±500 g indexed capacity; Uniaxial; General purpose; Center bolt mounting | ±50 g indexed capacity; Uniaxial; General purpose; Center bolt mounting |
| מספר צירי מדידה | 1 | 1 |
| טמפרטורת עבודה | -54–107 °C | -54–85 °C |
| סטטוס | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

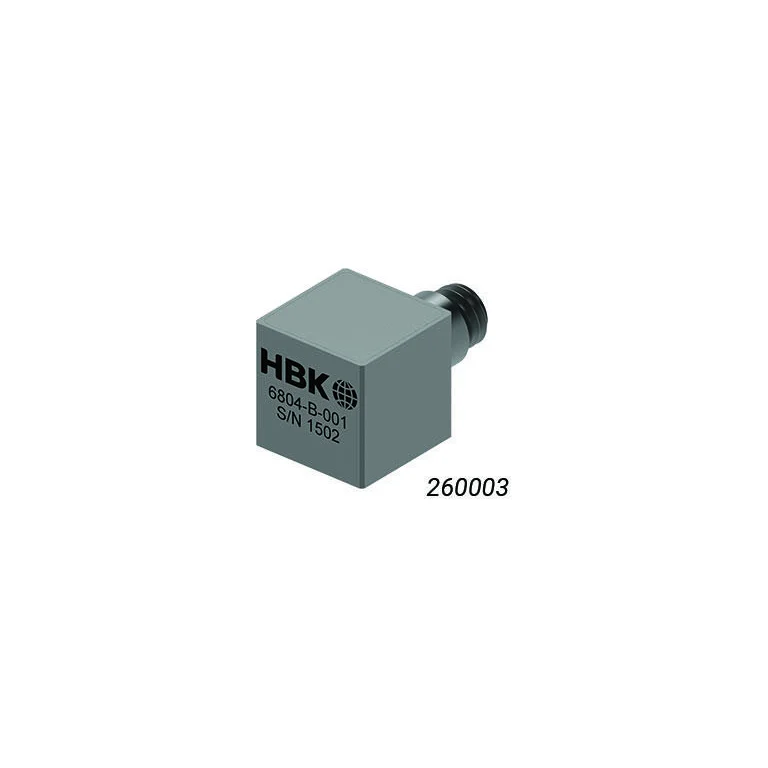

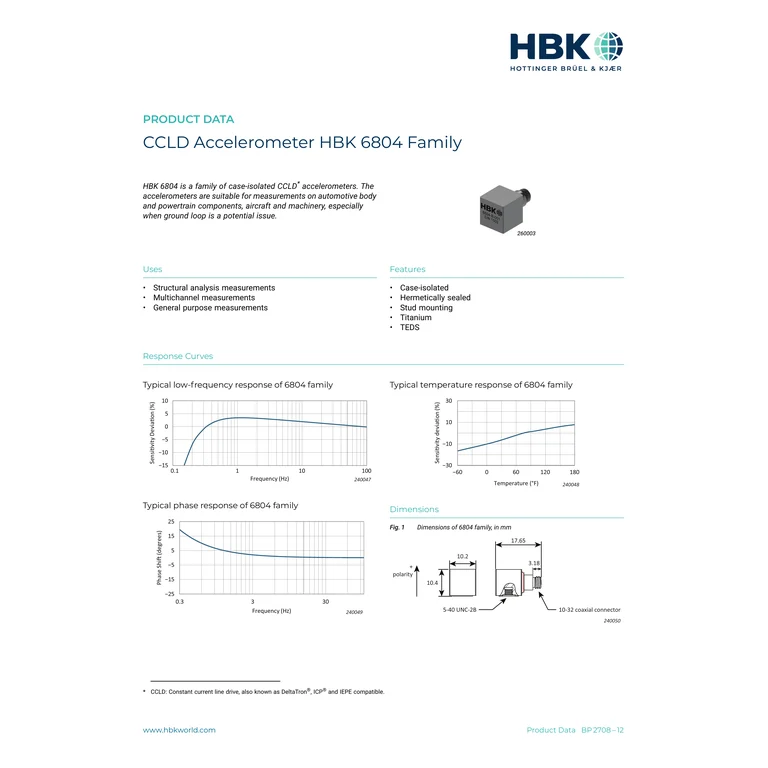

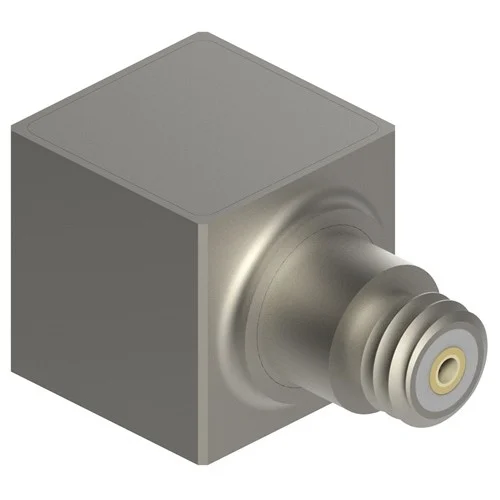

אלה חיישני CCLD חד־ציריים בעלי גוף טיטניום מבודד חשמלית, אטימה הרמטית ו־TEDS, המתאימים למדידות מבניות ורב־ערוציות.
6804-B-001 הוא ברגישות 10 mV/g ובטווח 500 g שיא. 6804-B-002 הוא ברגישות 100 mV/g ובטווח 50 g שיא.
תחום התגובה מוגדר מ־0.3 Hz עד 5 kHz בטולרנס ±5%, ומ־0.15 Hz עד 10 kHz בטולרנס ±15%. בוחרים את התחום לפי דרישת הדיוק בתדר.

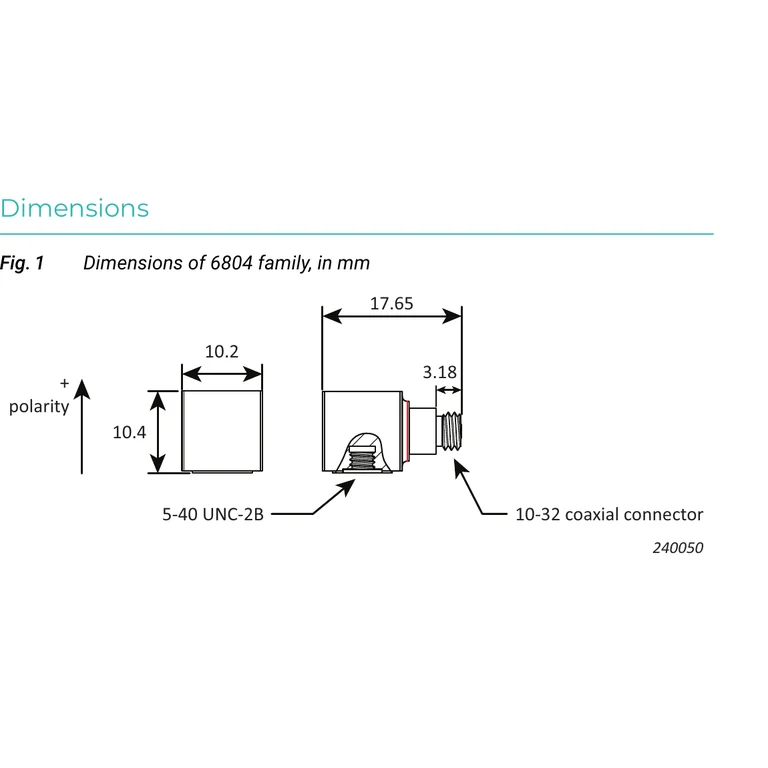

החיבור החשמלי הוא קואקסיאלי 10-32 לכניסת CCLD. ההתקנה מתבצעת באמצעות תבריג 5-40 UNC-2B בגוף החיישן.
לא. גרסת 6804-B-001 מוגדרת מ־−51 עד +93 °C; גרסת 6804-B-002 מ־−51 עד +82 °C.
