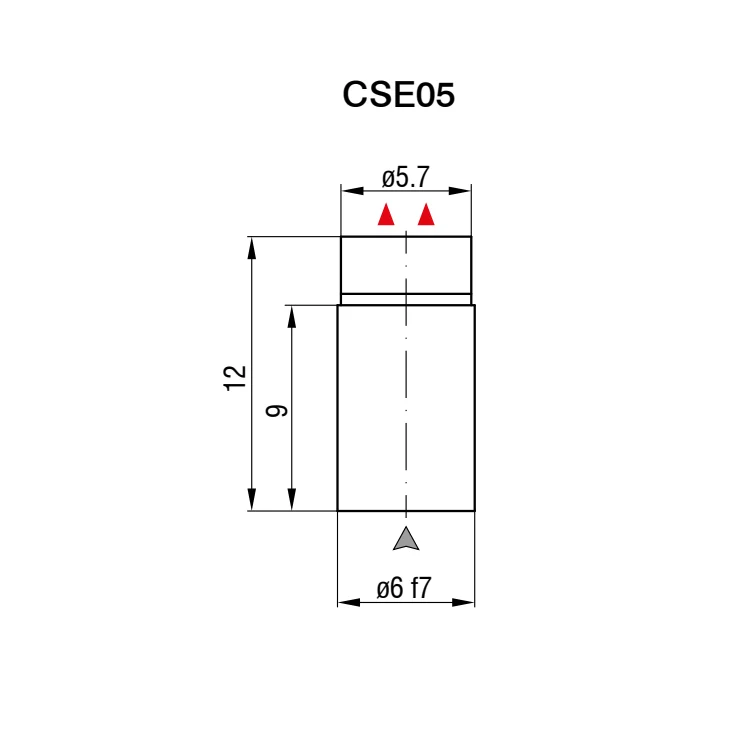

CSE05
מסדרת capaNCDT CSE
capaNCDT CSE — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קיבולי.
- מספר ערוצי מדידה
- 1
מפרט טכני
כל הנתונים ההנדסיים, מסודרים לסריקה מהירה
| טווח מדידה נטו | 1 mm |
|---|---|
| תחילת טווח המדידה | 0 mm |
| חלון מדידה מהחיישן | 0–0.5 mm |
| לינאריות | 0.25 µm |
| רזולוציה | 0.01 µm |
| קוטר מטרה מומלץ | 6 mm |
| קוטר מטרה מזערי | 6 mm |
| ממשקים מובנים | ethernet |
| פרטי ממשק ואות לפי המקור | Analog 0-10V |
| מספר ערוצי מדידה | 1 |
| טמפרטורת אחסון | -50–200 °C |
| טמפרטורת עבודה | -50–200 °C |
| דרגת אטימות IP | ip40 |
| מסת רכיב | 0.002 kg |
| נתון טכני לפי גודל ובסיס במקור | 0-0.5 mm model-level measuring interval |
| יציבות תרמית במיקרון לקלווין | -0.02 µm/K |
| מיקום דפינה מומלץ | 3.0 mm |
| מידת שטח מדידה פעיל לפי המקור | 3.9 mm |
| חלון מדידה מהחיישן | 0–1 mm |
| ממשקים מובנים | ethercat |
| רזולוציה | 0.00015 µm |
| רזולוציה | 0.009999999999999998 µm |
| טווח מדידה נטו | 0.5 mm |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6230 controller contribution. |
| מספר ערוצי מדידה | 4 |
| חלון מדידה מהחיישן | 0–0.25 mm |
| בסיס קצב הדגימה | DL6220: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6228 + DL6228 controller contribution. |
| מספר ערוצי מדידה | 2 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6112 controller contribution. |
| טווח מדידה נטו | 0.25 mm |
| בסיס קצב הדגימה | DL6230: 5 kHz bandwidth; DT6220 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6220 + DL6220 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6240 + DL6220 controller contribution. |
| מספר ערוצי מדידה | 8 |
| בסיס קצב הדגימה | DT6112 high-speed controller: 20 kHz bandwidth |
| בסיס קצב הדגימה | DT6110/IP: IP68 single-channel controller with 1 kHz bandwidth |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CP6001 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6510 + CPM6011 controller contribution. |
| בסיס קצב הדגימה | DT6110: 1 kHz analog measurement bandwidth |
| בסיס קצב הדגימה | DL6230: 5 kHz bandwidth; DT6230 digital rate 3.906 kSamples/s |
| פרטי ממשק ואות לפי המקור | RS422 / RS485 |
| בסיס קצב הדגימה | DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system |
| בסיס קצב הדגימה | DL6220: 5 kHz bandwidth; DT6230 digital rate 3.906 kSamples/s |
| בסיס קצב הדגימה | DL6530: 8.5 kHz bandwidth; DT6530 digital rate 7.8 kSamples/s at 4 channels or 3.9 kSamples/s at 8 |
| פרטי ממשק ואות לפי המקור | 4-20mA |
| בסיס קצב הדגימה | DT6120: 1 kHz analog bandwidth; up to 2 kSamples/s over RS485 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6240 + DL6230 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120/IP controller contribution. |
| בסיס קצב הדגימה | DL6228: 1 kHz bandwidth and 3.906 kSamples/s digital rate; optimized for CSE/HT sensors |
| בסיס קצב הדגימה | DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-eight-channel DT6530 base system |
| בסיס קצב הדגימה | DL6220: 5 kHz bandwidth; DT6240 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6510 + CP6001 controller contribution. |
| ממשקים מובנים | profinet |
| בסיס קצב הדגימה | DL6230: 5 kHz bandwidth; DT6240 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6220 + DL6230 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6530 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (8-channel base) + DL6510 + CPM6011 controller contribution. |
| בסיס קצב הדגימה | DT6120/IP: IP68 single-channel controller with 1 kHz analog bandwidth and up to 2 kSamples/s over RS485 |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6230 + DL6220 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6120 controller contribution. |
| בסיס קצב הדגימה | DL6530: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system |
| בסיס קצב הדגימה | DL6510 with CP6001: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6110 controller contribution. |
| בסיס קצב הדגימה | DL6510 with CPM6011: 8.5 kHz bandwidth in the official maximum-two-channel DT6530 base system |
| בסיס קצב הדגימה | DL6222: 20 kHz bandwidth; DT6222 digital rate 3.906 kSamples/s |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6222 + DL6222 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6238 + DL6228 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6530 (2-channel base) + DL6530 controller contribution. |
| בסיס הגדרת לינאריות | Official sensor linearity from the current capaNCDT catalog; total measuring-channel linearity also includes the DT6110/IP controller contribution. |
| מגע | ללא מגע |
רכיבי מערכת תואמים
בקרים
- DT6110 eli-m-3a9a07a0e16c8d276da5c3ec חובה
- DT6112 eli-m-363afdc0101726a3c7386066 חובה
- DT6120 eli-m-d469830ad426a1ff0a6d310c חובה
- DT6110/IP eli-m-bb97255d2237f1b4fead83d4 חובה
- DT6120/IP eli-m-6bd760f9ed329b48dd8bb009 חובה
- DT6220 eli-m-dca5c37c03b2062835c5bd89 חובה Ethernet; עד 4 ערוצים; קצב מדידה דיגיטלי עד 3.906 kHz; רוחב פס אנלוגי 5 kHz; IP40. נדרש DL6220 או DL6230 לכל ערוץ וכבל תואם.
- DT6230 eli-m-e96035364c44419048b0f016 חובה Ethernet / EtherCAT; עד 4 ערוצים; קצב מדידה דיגיטלי עד 3.906 kHz; רוחב פס אנלוגי 5 kHz; IP40. נדרש DL6220 או DL6230 לכל ערוץ וכבל תואם.
- DT6240 eli-m-252e13b64762316d5fb1252f חובה PROFINET; עד 4 ערוצים; קצב מדידה דיגיטלי עד 3.906 kHz; רוחב פס אנלוגי 5 kHz; IP40. נדרש DL6220 או DL6230 לכל ערוץ וכבל תואם.
- DT6222 eli-m-fccaa95e9a52c9fb84092dc2 חובה Ethernet; עד 4 ערוצים; קצב מדידה דיגיטלי עד 3.906 kHz; רוחב פס אנלוגי 20 kHz; IP40. נדרש DL6222 לכל ערוץ וכבל תואם.
- DT6228 eli-m-39e18189b2646a8af462315d חובה Ethernet; עד 4 ערוצים; קצב מדידה דיגיטלי עד 3.906 kHz; רוחב פס אנלוגי 1 kHz; IP40. נדרש DL6228 לכל ערוץ וכבל תואם; מיועד במיוחד לראשי HT, תואם גם לראשי capaNCDT רגילים.
- DT6238 eli-m-fe33c37d1fde6ed890ff35ee חובה Ethernet / EtherCAT; עד 4 ערוצים; קצב מדידה דיגיטלי עד 3.906 kHz; רוחב פס אנלוגי 1 kHz; IP40. נדרש DL6228 לכל ערוץ וכבל תואם; מיועד במיוחד לראשי HT, תואם גם לראשי capaNCDT רגילים.
- DT6530 eli-m-846a49c39c106bb30c86a902 חובה Ethernet / EtherCAT; בסיס ל־2 או ל־8 ערוצים; עד 7.8 kHz בארבעה ערוצים, 3.9 kHz בשמונה; רוחב פס אנלוגי 8.5 kHz; IP20. נדרש DL6530 לכל ערוץ, או DL6510 עם CP6001 / CPM6011; יש להתאים כבל, בסיס ומספר מודולים.
אביזרים תואמים
כבלים
- CCg eli-m-2de7a3194142736f2c7ea2c3 יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; מינוס 20 עד 85 מעלות; רדיוס כיפוף 10 מ״מ נייח ו־30 מ״מ בתנועה.
- CCg/PT eli-m-e21071f22bbcd9f1682ff75b יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; רדיוס כיפוף מזערי 20 מ״מ נייח ו־30 מ״מ בתנועה.
- CCm eli-m-8b9f829350510ac2ee7404c4 יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; מינוס 100 עד 200 מעלות; בכבל נשלף רדיוס כיפוף 7 מ״מ נייח ו־25 מ״מ בתנועה.
- CCo eli-m-f56e9667458330d1138ce5d3 יש להתאים מחבר B/C/E בראש ואת הבקר. הארכת הכבל מחייבת כיול שרשרת; אין להניח שהדיוק המקורי נשמר. אורכי בסיס: CC 1 מ׳, CCm 1.4 מ׳, CCg/CCr/CCo 2 מ׳. הכפלה פי 2/3 או אורך מיוחד עד 8 מ׳ רק לפי טבלת הבקר; 15 מ׳ ב־DT6114 הוא מקרה מיוחד.; מינוס 20 עד 200 מעלות; רדיוס כיפוף 10 מ״מ נייח ו־30 מ״מ בתנועה.
- PC6200-x/4 eli-m-b0e46ffb0598fbe6a82afc41
- SC6000-x eli-m-93680f9f0a413b9c4b69087f
- SCACx/5 configurable component family eli-s-63090a88954ac684d10c1303 רק לתצורה configuration-b2aa0aa42250ae92c978aa15 (CSE05); יש להתאים את התצורה שנבחרה לפני הצגה.
- SCACx/6 configurable component family eli-s-2707dbe76cd43e02ff56da8d רק לתצורה configuration-d65ae7d8f42c031a55f7e4f1 (CSE05); יש להתאים את התצורה שנבחרה לפני הצגה.
- SCACx/6/IP configurable component family eli-s-e1a5c0e60bcd87ef2645a09d רק לתצורה configuration-a4e39ad96354fe0ae68c175c (CSE05); יש להתאים את התצורה שנבחרה לפני הצגה.
- SCACx/4 configurable component family eli-s-0ff9e5d0db5c61bbad7d6e8e רק לתצורה configuration-5f3c6ceb01716a24a7f1d051 (CSE05); יש להתאים את התצורה שנבחרה לפני הצגה.
- CAx configurable component family eli-s-8a1cf8c350120d89edfded32 רק לתצורה configuration-5f5b695ee605670df5342f7c (CSE05); יש להתאים את התצורה שנבחרה לפני הצגה.
אביזרים
- 0323050 eli-m-a0150f88c95dbe5fcec40b9d רק סוג B; יש לבדוק מחבר ראש והתקנה בהברגה, בריתוך או באוגן CF16. סוגי C/E מחייבים הזמנה מיוחדת.
- 0323346 eli-m-6b4570e12399777d844bcbe8 רק סוג B; יש לבדוק מחבר ראש והתקנה בהברגה, בריתוך או באוגן CF16. סוגי C/E מחייבים הזמנה מיוחדת.
- 0323349 eli-m-d12e7275de50ef53acbc6abe רק סוג B; יש לבדוק מחבר ראש והתקנה בהברגה, בריתוך או באוגן CF16. סוגי C/E מחייבים הזמנה מיוחדת.
התקנה
- MA-CS-2-C eli-m-22f789295888f8bd5ac34a87 יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
- MA-CS3 eli-m-0ece2dadfcb97ff52381f79f יש לבחור גודל מסגרת, מספר מסלולים, מחזיקי ראשים ומטרת כיול; זו אינה דפינה אוניברסלית לכל ראש.
ספקי כוח
- PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.
מוצרים משלימים
- IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
- CP6001 eli-m-ee14179d45127fbe4a5bb59d נדרשים כבל CA וכיול ערוץ תואמים; אינו תחליף למודול כניסה של DT62xx.
- CMP6011 eli-m-48dfabeb6adde90890f548dd יש לבחור קדם־מגבר סטנדרטי או CP6001 המדויק, עם כבל CA וערוץ בקר מכויל תואמים.
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו
בטבלת היצרן מופיעים טווח נומינלי של 0.5 מ״מ, טווח מצומצם של 0.25 מ״מ וטווח מורחב של 1 מ״מ. אלו מצבי טווח של אותו ראש, ולא שלושה נתונים שיש לצרף לטווח יחיד. את תנאי הדיוק והרזולוציה יש להצמיד למצב הטווח המתאים.
לא. זהו ראש חיישן קיבולי עם חיבור טריאקסיאלי, הדורש בקר וכבל תואמים. היצרן מציין תאימות לכל בקרי capaNCDT. במערכת 62xx או 65xx מודולרית יש לבחור גם את מודול הערוץ המתאים; עצם בחירת הראש אינה משלימה את ההרכבה.
לא. לראש מצוינת לינאריות קטנה מ־±0.25 µm בתנאי הטבלה, והיצרן מבהיר שנתון זה נוגע לחיישן. יש להוסיף את תרומת הבקר ולשמור על אותו בסיס טווח. מפרט הראש מתייחס לטווח הנומינלי ולכבל CCm סטנדרטי באורך 1.4 מטר.
הטבלה מציינת רזולוציה סטטית של 0.15 nm ודינמית של 10 nm. ההערה מגדירה מדידת RMS עם DT6530, בטווח הנומינלי ובכבל CCm באורך 1.4 מטר: סטטי ב־2 Hz ודינמי ברוחב פס של 8.5 kHz. אין להעתיק את שני הנתונים לכל בקר אחר ללא אימות.
