2x IFS2405-3

מסדרת confocalDT two-sided thickness setup

confocalDT two-sided thickness setup — חיישנים ומכשירי מדידה של Micro-Epsilon בתחום קונפוקלי כרומטי.

מספר ערוצי מדידה
2
בקשת הצעת מחיר למוצר הזה תאם הדגמה דברו עם מומחה
הורדת גיליון נתונים (נפתח בלשונית חדשה) הסדרה באתר Micro-Epsilon (נפתח בלשונית חדשה)
נכס יצרן; הכיתוב וההקשר לדגם מוגדרים במניפסט השיוכים

מפרט טכני

כל הנתונים ההנדסיים, מסודרים לסריקה מהירה

מפרט טכני עבור 2x IFS2405-3
ממשקים מובנים ethernet
פרטי ממשק ואות לפי המקור RS422 / RS485
מספר ערוצי מדידה 2
טמפרטורת עבודה 5–70 °C
דרגת אטימות IP ip64
מרחק עבודה 5–30 mm
נתון טכני לפי גודל ובסיס במקור Two opposing 3 mm confocal heads; thickness = calibrated gap minus both measured distances.
דיוק 0.9 µm
דרגת אטימות IP ip40
פרטי ממשק ואות לפי המקור Analog 0-10V

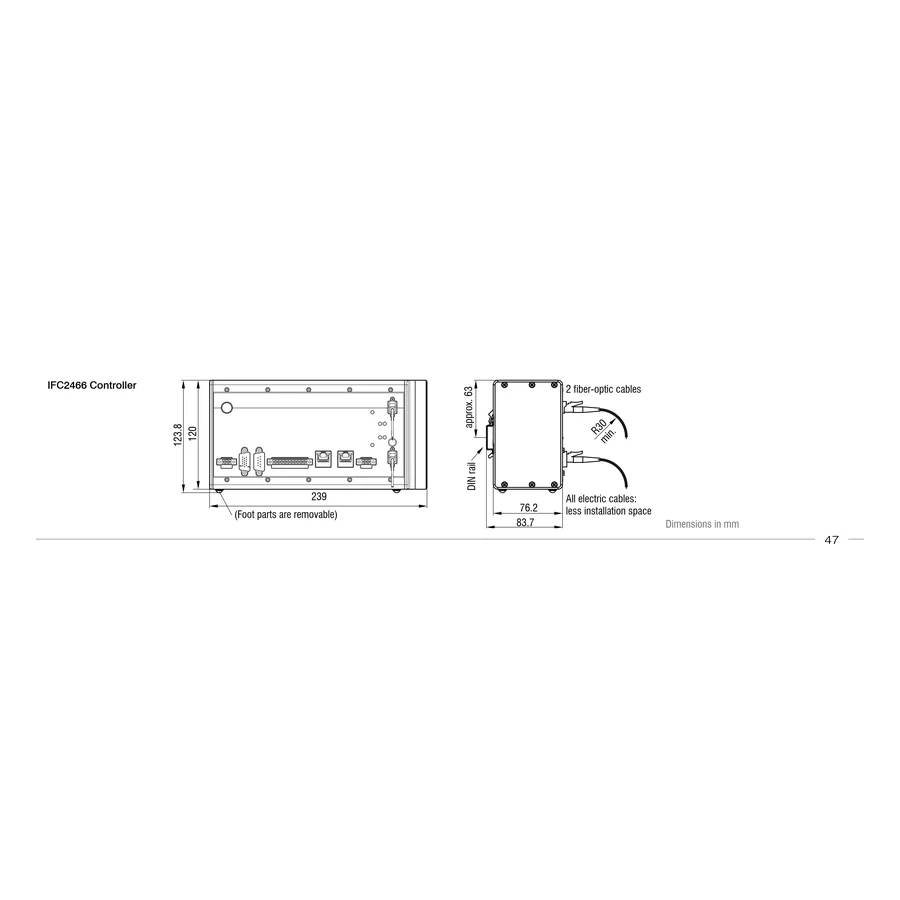

בסיס קצב הדגימה One IFC2466 dual-channel controller: 30,000 synchronous measurements/s per channel
ממשקים מובנים ethercat
בקשת הצעת מחיר למוצר הזה

אביזרים תואמים

סיבים אופטיים

  • C2401-x eli-m-a56d3dd99fcbd53830c0aeff רדיוס כיפוף מזערי: 30 מ״מ במצב נייח ו־40 מ״מ בתנועה. אורך מרבי להזמנה מיוחדת אינו אורך מדף ואינו מבטיח עוצמת אות מספקת.
  • C2401/PT3-x eli-m-c2ba49ad1bf77691f1b2456d רדיוס כיפוף מזערי: 30 מ״מ במצב נייח ו־40 מ״מ בתנועה. אורך מרבי להזמנה מיוחדת אינו אורך מדף ואינו מבטיח עוצמת אות מספקת.
  • C2401-x(10) eli-m-de429575ab1b08b47e81f3b9 רדיוס כיפוף מזערי: 30 מ״מ במצב נייח ו־40 מ״מ בתנועה.
  • C2401-x(20) eli-m-69969c21141be1f887c700da רדיוס כיפוף מזערי: 30 מ״מ במצב נייח ו־40 מ״מ בתנועה.
  • C2400-x eli-m-e9415b54c2b4ddd927843706 אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
  • C2400/PT-x eli-m-7c5299994b82be6fabd23c79 אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
  • C2400/PT-x-Vac eli-m-3c422ccafc68dd023a5821fa אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.

אביזרים

  • C2402/Vac/KF16 eli-m-9f88de3b684ca96a1ae4b051 אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
  • C2405/Vac/1/KF16 eli-m-9fcb72db1165bd5b602b5ae4 אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
  • C2405/Vac/1/CF16 eli-m-37a5ee42eb81928449f6b7a7 אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.
  • C2405/Vac/6/CF63 eli-m-4e11229dedf3fd36f16d608a אין חיבור ישיר לבקר: נדרש מצמד FC/FC מתאים או מעבר C2405 וסיב C2401 בצד הבקר. יש להתאים גם ראש מדידה מאושר לוואקום ואוגן.

מוצרים משלימים

  • IFL2422/LED eli-m-22307d54e76fd69d12ea5d08
  • IF1032/ETH eli-m-9f23885a1bd1bd049fa826c5 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.; זהו מסלול המרה מותנה, לא תאימות מלאה מאומתת. יש לקבל אישור לשרשרת המדידה לפני הזמנה.; תדר מוצא מרבי של מסלול זה: 4000 הרץ.
  • IF2001/USB eli-m-35721df1c25134aa74715544 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
  • IF2004/USB eli-m-4f8d6810bc5247a038ab8f8e יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
  • IF2008/PCIE eli-m-ba473dc320aec09f27b9b795 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.
  • IF2008/ETH eli-m-b1ae07a985efec8c0d992a17 יש להתאים את יציאת הראש או הבקר, פינים וקצה כבל ייעודי. יש לבדוק תדר מוצא, רישיונות והזנה של שרשרת המדידה כולה; מודול התקשורת אינו משפר את דיוק החיישן.

כבלים

  • SC2471-x/IF2008 eli-m-d91a1851976e773369883180 יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
  • SC2471-3/IF2008ETH eli-m-a64775a9b0e82cc5d36d3e36 יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.
  • SC2471-x/RS422/OE eli-m-968a10e24c5c3452f2e7c8da יש לבחור קצה לממשק IF2008 PCIe, ‏IF2008/ETH או קצוות חופשיים. שקע שנראה כמו Ethernet אינו מוכיח פרוטוקול fieldbus מובנה.

התקנה

ספקי כוח

  • PS2020 (2420062) eli-m-75d559684cc51453ffe276de יש לחשב זרם רציף וזרם התנעה של השרשרת כולה. עצם הרישום אינו מבטיח מספיק זרם לכל קונפיגורציה; אין להחליף בו הזנת בקר המיועד למתח רשת.
