PACEline CFW כוח
PACEline CFW — חיישנים ומכשירי מדידה של HBK בתחום כוח.
הסדרה באתר HBK (נפתח בלשונית חדשה)
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-CFW/100KN eli-m-56f0e88bdb08356e3233e1d0 | 1-CFW/140KN eli-m-c0c4a2caf8f4590dcfd7924f | 1-CFW/190KN eli-m-b0f610ffc1c29fdde2948fbc | 1-CFW/20KN eli-m-5e4e504b190da7e510d13e52 | 1-CFW/330KN eli-m-d22e04dee35bf5f3bc2a863b | 1-CFW/50KN eli-m-612d56e62826bca4a2b14117 | 1-CFW/700KN eli-m-2b2d964a536b7264aa50dd43 |
|---|---|---|---|---|---|---|---|
| טווח כוח | 0–100000 N | 0–140000 N | 0–190000 N | 0–20000 N | 0–330000 N | 0–50000 N | 0–700000 N |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. |
| בסיס הגדרת לינאריות | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. | HBK accuracy class: 1; retained as a class, not converted to overall installed-chain accuracy. |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity (nominal load): 22.5 klbf; Height (without accessories): 0.433 in; Diameter (without cable or plug): 1.122 in | Maximum capacity (nominal load): 31.5 klbf; Height (without accessories): 0.472 in; Diameter (without cable or plug): 1.358265 in | Maximum capacity (nominal load): 42.7 klbf; Height (without accessories): 0.512 in; Diameter (without cable or plug): 1.594485 in | Maximum capacity (nominal load): 4.5 klbf; Height (without accessories): 0.315 in; Diameter (without cable or plug): 0.570865 in | Maximum capacity (nominal load): 74.2 klbf; Height (without accessories): 0.591 in; Diameter (without cable or plug): 2.066925 in | Maximum capacity (nominal load): 11.2 klbf; Height (without accessories): 0.394 in; Diameter (without cable or plug): 0.886 in | Maximum capacity (nominal load): 157 klbf; Height (without accessories): 0.669 in; Diameter (without cable or plug): 2.972435 in |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | True |
| טווח כוח | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

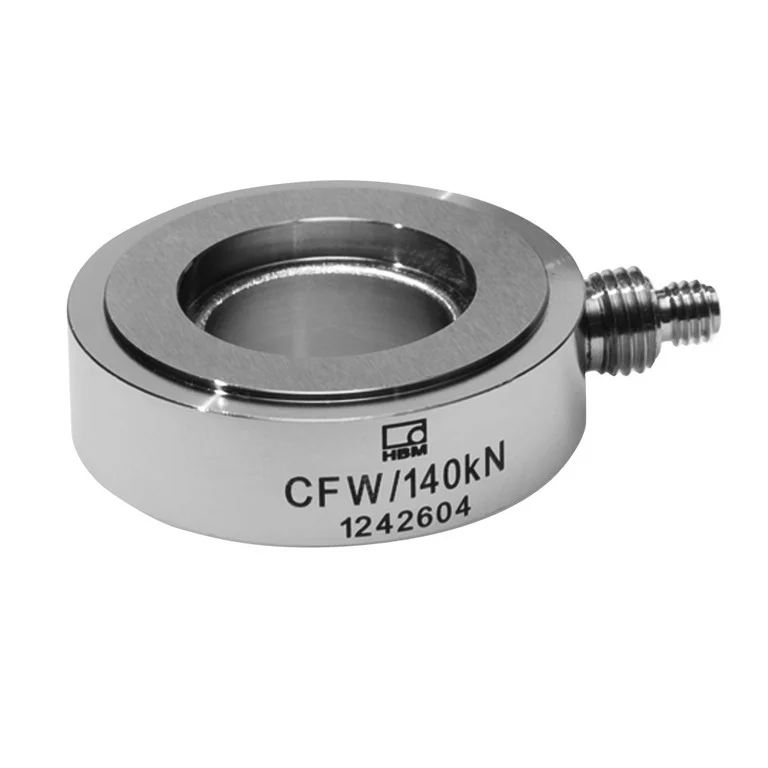

CFW היא טבעת כוח פיאזואלקטרית בעלת יציאת מטען ב־pC/N. נדרש מגבר מטען מתאים, ולא חיבור ישיר לכניסת גשר mV/V.
לא. היצרן מציין שיש לכייל בתנאי ההתקנה. בורג הדריכה וחלוקת הכוח במכלול משפיעים על האות שנמדד.
הטבלה מתנה את IP65 בכבל מטען מחובר. אין להחיל את הדירוג על שקע שאינו מחובר או על מכלול חיבורים אחר ללא תיעוד.
לא. הטבלה מציגה תדרי תהודה שונים לפי הקיבולת. קצב הקריאה ותגובת המערכת תלויים גם במגבר ובמבנה המכני שבו הורכבה הטבעת.

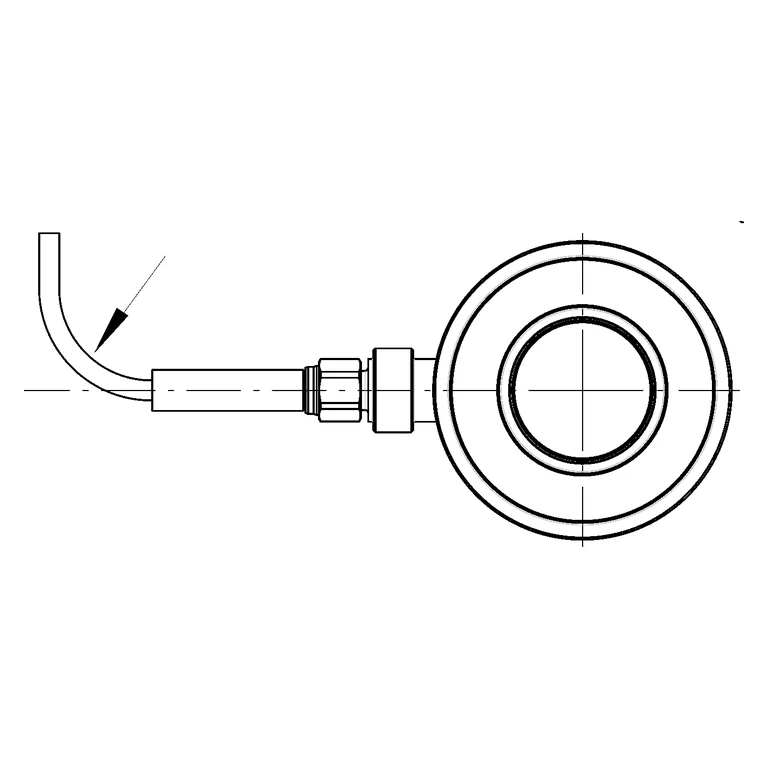

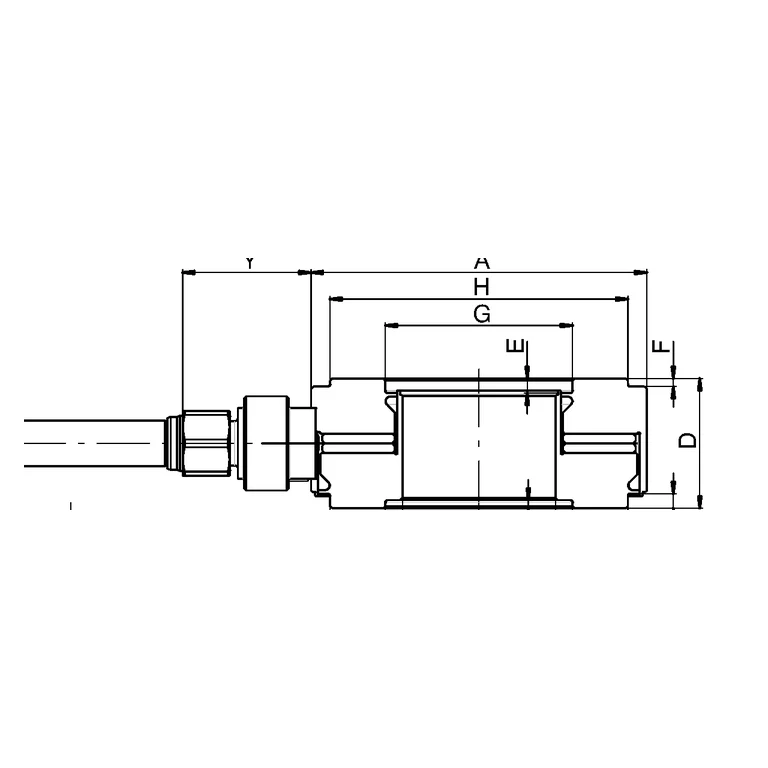

משתמשים בשרטוט של הכוח הנומינלי ובשרוול המרכוז המתאים. אין לבחור טבעת רק לפי הכוח כאשר הקוטר, בורג הדריכה ותנאי העומס אינם מתאימים.
