מפרט טכני משותף לסדרה
תכונות שיש לכל דגם בסדרה. מה שמשתנה בין הדגמים מופיע בטבלת הדגמים שלמטה.
| אפשרויות הזמנה ותלויות | K-PW22 — capacity: 13.23 lb, 22.05 lb, 44.09 lb, 66.1 lb; minimum_verification_interval_vmin: 0.5 g, 1 g, 2 g, 5 g, 10 g; special_feature: Integrated overload protection; constraints: [] |
|---|
טווח על פני הדגמים
הטווח שמכסים דגמי הסדרה יחד – לא הטווח של כל דגם.
| טווח כוח | 0–58.849972 N |
|---|---|
| כוח נומינלי | 58.849972–294.027449 N |
הדגמים בסדרה
עמודה לכל דגם: מה שונה בין דגמי הסדרה.
| פרמטר | 1-PW22C3/10KG-1 eli-m-d8f388eee0f1e7a365c69c3b | 1-PW22C3/20KG-1 eli-m-b68b984bd008c85b483fff5c | 1-PW22C3/30KG-1 eli-m-bf589a22a20c50cc289bc7c9 | 1-PW22C3/50KG-1 eli-m-aabb83a624710c5a51e01f4c | 1-PW22C3/6KG-1 eli-m-3c48d73e8fb5f6ebd6c8100f | 1-PW22C3/90KG-1 eli-m-1d47df34eba7c84e115131a5 | K-PW22 · 13.23 lb eli-m-7155e8d12a6986e2b17dc023 | K-PW22 · 22.05 lb eli-m-5a847b1a2ddf21d2cd63307f | K-PW22 · 44.09 lb eli-m-05ba5a3fe0bd41286f78ee08 | K-PW22 · 66.1 lb eli-m-3b05372985f634b178d7a494 | PW22-10kg eli-m-f60b36c1aade9b11ebf80326 | PW22-20kg eli-m-c68291c0ab58b0c506d08029 | PW22-30kg eli-m-1bbd724984ac5858844509be | PW22-50kg eli-m-b81f023605f3b2863a6929b3 | PW22-6kg eli-m-42eb5c734278e62f78edfc54 | PW22-90kg eli-m-b06c34dd7ff28b69b161b49d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| טווח כוח | 0–98.0665 N | 0–196.133 N | 0–294.1995 N | 0–490.3325 N | 0–58.8399 N | 0–882.5985 N | לא צוין | לא צוין | לא צוין | לא צוין | 0–98.06649999999999 N | 0–196.133 N | 0–294.1995 N | 0–490.3325 N | 0–58.8399 N | 0–882.5984999999999 N |
| נתון טכני לפי גודל ובסיס במקור | Maximum capacity: 22.05 lb; Minimum verification interval (Vmin): 1 g; Special feature: None | Maximum capacity: 44.09 lb; Minimum verification interval (Vmin): 2 g; Special feature: None | Maximum capacity: 66.1 lb; Minimum verification interval (Vmin): 2 g; Special feature: Integrated overload protection | Maximum capacity: 110.2 lb; Minimum verification interval (Vmin): 5 g; Special feature: Integrated overload protection | Maximum capacity: 13.23 lb; Minimum verification interval (Vmin): 0.5 g; Special feature: Integrated overload protection | Maximum capacity: 39.68 lb; Minimum verification interval (Vmin): 10 g; Special feature: Integrated overload protection | לא צוין | לא צוין | לא צוין | לא צוין | 10 kg rated capacity = 98.0665 N (10 kg mass equivalent at standard gravity); compression | 20 kg rated capacity = 196.133 N (20 kg mass equivalent at standard gravity); compression | 30 kg rated capacity = 294.1995 N (30 kg mass equivalent at standard gravity); compression | 50 kg rated capacity = 490.3325 N (50 kg mass equivalent at standard gravity); compression | 6 kg rated capacity = 58.8399 N (6 kg mass equivalent at standard gravity); compression | 90 kg rated capacity = 882.5985 N (90 kg mass equivalent at standard gravity); compression |
| בסיס קצב הדגימה | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | The selected HBK conditioner, filter and DAQ determine the digital sample rate. | לא צוין | לא צוין | לא צוין | לא צוין | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | LCMC measurement-chain update rate is variant- and filter-dependent; confirm it for the ordered chain | LCMC analog bandwidth is variant- and filter-dependent; confirm it for the ordered chain | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth | ClipX fixed internal sampling rate; verify the configured filter and usable output bandwidth | MX840B maximum per-channel sample rate; sensor mechanics and filter settings can reduce usable bandwidth |
| בסיס הגדרת לינאריות | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | No single accuracy class is inferred when it is not shown for the exact ordering code. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| בסיס הגדרת חזרתיות | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | Use the individual calibration certificate and installed-chain verification; no unsupported scalar repeatability is inferred. | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| פרטי ממשק ואות לפי המקור | Unknown | Unknown | Unknown | Unknown | Unknown | Unknown | לא צוין | לא צוין | לא צוין | לא צוין | Analog 0-10V | RS422 / RS485 | Digital I/O | 4-20mA | 4-20mA | Analog 0-10V |
| טווח כוח | 0–98.06649999999999 N | לא צוין | לא צוין | לא צוין | לא צוין | 0–882.5984999999999 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| מגבלת קצב בגלל קריאת המערכת | True | True | True | True | True | True | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| אפשרויות שנבחרו בתצורה | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 13.23 lb nominal force capacity | 22.05 lb nominal force capacity | 44.09 lb nominal force capacity | 66.1 lb nominal force capacity | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| כוח נומינלי | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 58.849971970419 N | 98.08328661736499 N | 196.122091018577 N | 294.0274487713299 N | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין |
| קצב דגימת ADC | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s | 19200 samples/s |
| ממשקים מובנים | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | לא צוין | ethernet | ethercat | io_link | ethercat | ethercat | ethernet |
| סטטוס | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל | פעיל |
| גיליון נתונים | PDF — K-PW22 · 13.23 lb (נפתח בלשונית חדשה) | PDF — K-PW22 · 22.05 lb (נפתח בלשונית חדשה) | PDF — K-PW22 · 44.09 lb (נפתח בלשונית חדשה) | PDF — K-PW22 · 66.1 lb (נפתח בלשונית חדשה) |
שאלות נפוצות
תשובות לשאלות הנפוצות ביותר על המוצרים והשירותים שלנו

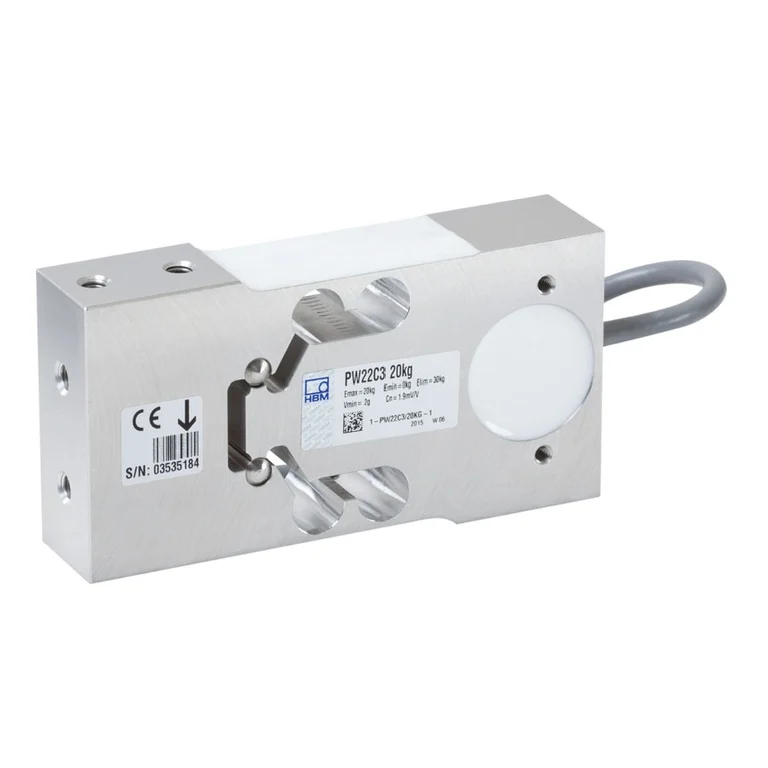

PW22 הוא תא עומס נקודתי לשקילה דינמית בקיבולות נומינליות של 6–90 kg. גודל המשטח המרבי המוגדר הוא 400×400 mm.
לא. קיבולת נומינלית, עומס גבולי ועומס שבירה הם נתונים שונים. בטבלה מופיעים עומס גבולי של 150% ועומס שבירה של 1000% מהקיבולת, עם תנאי ההעמסה המצוינים; הם אינם תחום שקילה נוסף.
לא. בטבלה מצוינים 1.9±0.1 mV/V. יש להשתמש בערך המתאים לתא ולא לעגל אותו להגדרה כללית של 2 mV/V. ממשקים מוגברים או דיגיטליים דורשים את תצורת LCMC המתאימה.
הטבלה מגדירה תדר תהודה משוער ללא עומס, בטווח 280–1015 Hz לפי הקיבולת. אין להציגו כתדר הדגימה של התא או של מערכת השקילה.
אין להסיק זאת. הגיליון מציין IP67 ומציג גרסה עם מארז הגנה ושרטוט נפרד. בחירת מארז אינה הוכחה לדירוג IP אחר ללא נתון מפורש.
